PCB HDI

PCB HDI

Používá se v kompaktní, vysoce výkonné elektronice, technologie mikroprocesorů | Svazky 1+N+1 až 4+N+4 | Jemné linie a mezery | Certifikace RoHS a UL

homeDomov > Výroba desek plošných spojů > PCB HDI

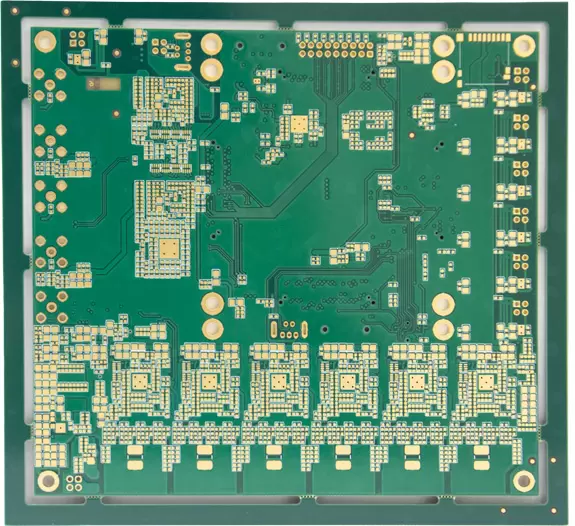

PCB HDI

Mikroslepé a zapuštěné průchodky pro ultrajemné obvody

Maximalizuje úsporu místa a funkční hustotu

Umožňuje lepší integritu signálu s kratšími propojeními

Podporuje vyšší počet vrstev v tenčích a lehčích deskových strukturách

Používá se v chytrých telefonech, tabletech a nositelné elektronice

PCB HDI

Procesní schopnosti

FunkceTechnická specifikace
Počet vrstev4 – 24 vrstev standardní, 40 vrstev pokročilé, 60 vrstev prototyp
HDI staví3+N+3, 4+N+4, libovolná vrstva ve výzkumu a vývoji
Tloušťka desky plošných spojů0,40 mm – 6,0 mm
Měděné závaží (hotové)0,5 oz – 6 oz
MateriályVysoce výkonný FR4, bezhalogenový FR4, Rogers
Maximální rozměry546 mm × 662 mm
Minimální rozchod a mezera0,075 mm / 0,075 mm
Minimální mechanické vrtání0,15 mm
Dostupné povrchové úpravyHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Imerzní cín, Imerzní stříbro, Elektrolytické zlato, Zlaté prsty
Minimální laserová vrtačkaStandardně 0,10 mm, posuv 0,075 mm
Speciální procesySlepé/zapuštěné průchody, průchody v podložce, zadní vrtání, boční plechování, zapuštěné otvory
Proč si pro HDI desky plošných spojů vybrat SprintPCB?
Společnost SprintPCB se specializuje na výrobu desek plošných spojů HDI s laserově vrtanými mikrootvory, jemnými linkami a mezerami a pokročilými strukturami vrstvení, jako je 1+N+1 až 4+N+4. Naše přesné výrobní procesy zajišťují propojení s vysokou hustotou, vynikající integritu signálu a vynikající spolehlivost pro kompaktní a vysokorychlostní elektronické aplikace.
Od prototypu až po výrobu – Podpoříme vás po celou dobu
  • Inženýrská podpora

  • Prototypovací služby

  • Rychlé vyřízení

  • Bezproblémový přechod k hromadné výrobě

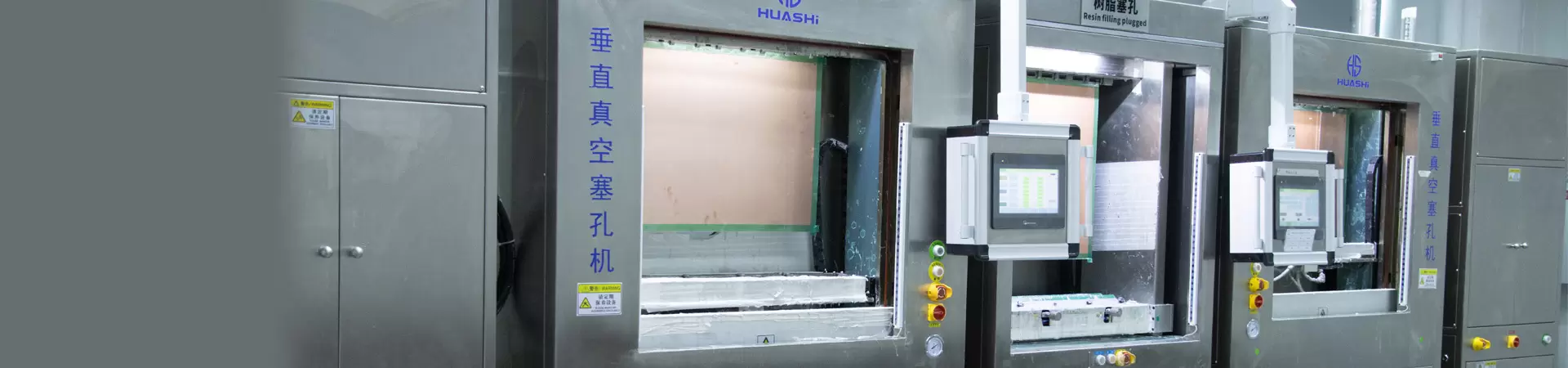

Zařízení pro výrobu desek plošných spojů
Společnost SprintPCB pracuje s nejmodernějším vybavením v oboru, aby mohla našim partnerům poskytovat efektivní výrobu a vysoce kvalitní produkty s přidanou hodnotou.

Jste připraveni začít s vaším projektem HDI PCB?

Často kladené otázky o deskách plošných spojů HDI

PCB HDI FAQJak vybrat materiály pro HDI?
Podle nové definice v IPC-T-50M je mikroproudí otvor slepá struktura s maximálním poměrem stran 1:1, končící na cílové ploše s celkovou hloubkou nepřesahující 0,25 mm, měřeno od fólie zachycovací plochy struktury k cílové ploše.
PCB HDI FAQProč bych se měl/a obrátit na desky plošných spojů HDI?
Podle nové definice v IPC-T-50M je mikroproudí otvor slepá struktura s maximálním poměrem stran 1:1, končící na cílové ploše s celkovou hloubkou nepřesahující 0,25 mm, měřeno od fólie zachycovací plochy struktury k cílové ploše.
PCB HDI FAQJaká je přesnost laserového vrtání?
Podle nové definice v IPC-T-50M je mikroproudí otvor slepá struktura s maximálním poměrem stran 1:1, končící na cílové ploše s celkovou hloubkou nepřesahující 0,25 mm, měřeno od fólie zachycovací plochy struktury k cílové ploše.
PCB HDI FAQJak mi HDI PCB pomáhá udržet nízké náklady?
Podle nové definice v IPC-T-50M je mikroproudí otvor slepá struktura s maximálním poměrem stran 1:1, končící na cílové ploše s celkovou hloubkou nepřesahující 0,25 mm, měřeno od fólie zachycovací plochy struktury k cílové ploše.
PCB HDI FAQCo je to deska plošných spojů HDI?
Podle nové definice v IPC-T-50M je mikroproudí otvor slepá struktura s maximálním poměrem stran 1:1, končící na cílové ploše s celkovou hloubkou nepřesahující 0,25 mm, měřeno od fólie zachycovací plochy struktury k cílové ploše.
