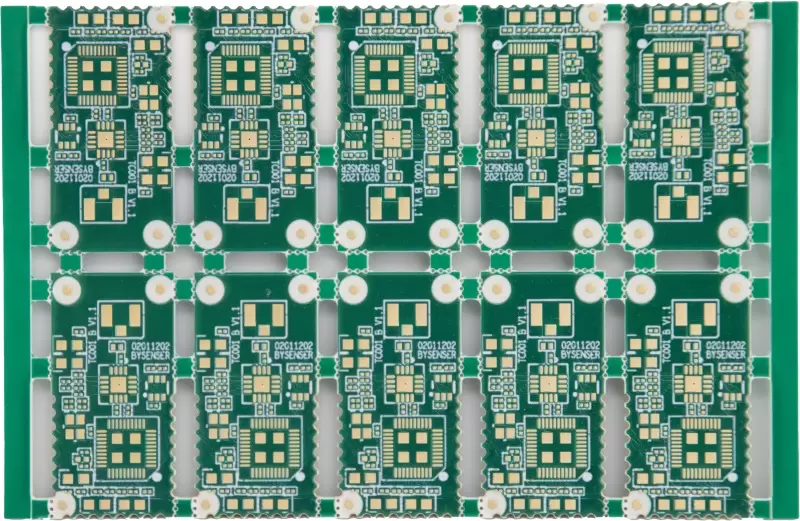

Vícevrstvé plošné spoje ze smíšených laminátů

Vícevrstvé plošné spoje ze smíšených laminátů

Používá se ve vysokofrekvenčních, vysokorychlostních a hybridních aplikacích | Vícevrstvé vrstvy | Optimalizace signálu a teploty | Rychlé dodání | Certifikace RoHS a UL

homeDomov > Výroba desek plošných spojů > Vícevrstvé plošné spoje ze smíšených laminátů

Vícevrstvé plošné spoje ze smíšených laminátů

Kombinuje více substrátů (FR-4 + PTFE/Rogers) v jedné desce

Vyvažuje náklady a výkon tam, kde je to nejdůležitější

Umožňuje bezproblémovou integraci vysokorychlostních a vysokofrekvenčních sekcí na jedné desce

Optimalizováno pro komplexní vícevrstvé systémy s různými elektrickými a tepelnými požadavky

Používá se ve smíšených digitálních řídicích a RF obvodech

Získejte cenovou nabídku nyníGet Quote
Vícevrstvé plošné spoje ze smíšených laminátů

Procesní schopnosti

FunkceTechnická specifikace
Počet vrstev4–20 vrstev
MateriályFR4, Rogers
Profilová metodaDěrování, frézování
Měděné závaží (hotové)18 μm – 210 μm
Tloušťka FPC0,05 mm – 3,0 mm
Maximální rozměry450 mm x 610 mm
Minimální rozchod a mezera0,075 mm / 0,075 mm
Minimální mechanické vrtání0,15 mm
Dostupné povrchové úpravyHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Imerzní cín, Imerzní stříbro, Elektrolytické zlato, Zlaté prsty
Proč zvolit SprintPCB pro vícevrstvé plošné spoje se smíšeným laminátem?
Společnost SprintPCB se specializuje na výrobu vícevrstvých desek plošných spojů ze smíšených laminátů s použitím kombinací materiálů jako FR4, Rogers a PTFE, které splňují požadavky na vysokorychlostní, vysokofrekvenční a tepelný výkon. Naše přesné řízení laminace a sladění materiálů zajišťují integritu signálu, nízké ztráty a dlouhodobou spolehlivost v komplexních hybridních aplikacích.
Od prototypu až po výrobu – Podpoříme vás po celou dobu

  • Inženýrská podpora

  • Prototypovací služby

  • Rychlé vyřízení

  • Bezproblémový přechod k hromadné výrobě

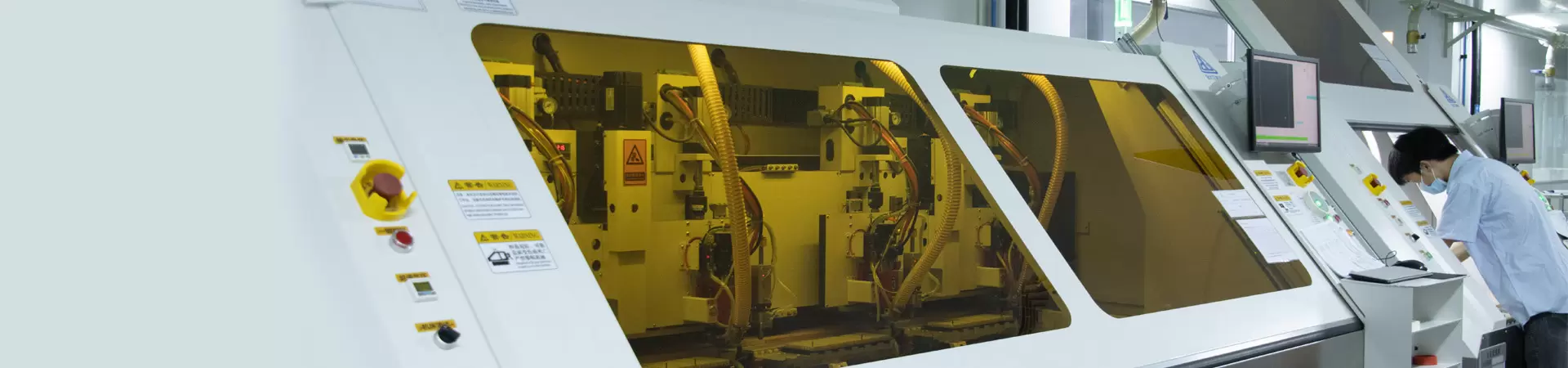

Zařízení pro výrobu desek plošných spojů
Společnost SprintPCB pracuje s nejmodernějším vybavením v oboru, aby mohla našim partnerům poskytovat efektivní výrobu a vysoce kvalitní produkty s přidanou hodnotou.

Jste připraveni začít s projektem vícevrstvých desek plošných spojů se smíšeným laminátem?

Vyžádejte si cenovou nabídku / Odešlete svůj soubor Gerber

Často kladené otázky o vícevrstvých deskách plošných spojů se smíšeným laminátem

Vícevrstvé plošné spoje ze smíšených laminátů FAQJaké jsou aplikace vícevrstvých desek plošných spojů se smíšeným laminátem?
Vícevrstvé desky plošných spojů se smíšeným laminátem (PCB) se široce používají v náročných aplikacích, jako jsou telekomunikace, průmyslové řízení, zdravotnické prostředky a vojenské a letecké systémy.
Vícevrstvé plošné spoje ze smíšených laminátů FAQJak se vyrábějí vícevrstvé desky plošných spojů (PCB) ze smíšených laminátů?
Vícevrstvé desky plošných spojů se smíšeným laminátem se vyrábějí laminováním vrstev různých materiálů, jako jsou kovové substráty, keramické materiály a FR-4, a následným vrtáním a pokovováním průchodek pro propojení vrstev.
Vícevrstvé plošné spoje ze smíšených laminátů FAQJaké jsou výhody vícevrstvých desek plošných spojů se smíšeným laminátem?
Mezi výhody vícevrstvých desek plošných spojů se smíšeným laminátem patří vylepšený tepelný management, zvýšený elektrický výkon, snížená hmotnost a zlepšená rozměrová stabilita.
Vícevrstvé plošné spoje ze smíšených laminátů FAQCo je to vícevrstvá deska plošných spojů se smíšeným laminátem?
Vícevrstvá deska plošných spojů se smíšeným laminátem je typ desky plošných spojů, která ve své laminátové struktuře kombinuje více vrstev různých materiálů, což poskytuje lepší elektrické a mechanické vlastnosti.
