Důležitost kusovníku (BOM) při montáži desek plošných spojů

2024-07-30Zpravodaj: SprintPCB

V oblasti osazování desek plošných spojů je kusovník (BOM) klíčovým dokumentem pro zajištění efektivní a bezproblémové výroby desek plošných spojů. Tento článek vysvětlí, co je kusovník, jeho význam, základní obsah kusovníku a tipy pro vytvoření efektivního kusovníku.

Co je to kusovník (BOM)?

Kusovník (BOM) je nepostradatelný dokument v procesu montáže desek plošných spojů . Dobře připravený kusovník uvádí všechny suroviny, součástky, přesné množství, čísla dílů, značky a další důležité podrobnosti. Kusovník v podstatě obsahuje seznam součástek, vodičů, desek plošných spojů a požadavků na obvody. S kusovníkem mohou dodavatelé desek plošných spojů poskytnout klientům odhadované náklady na každou součástku a informovat je o době pořízení každé součástky.

Důležitost kusovníku (BOM)

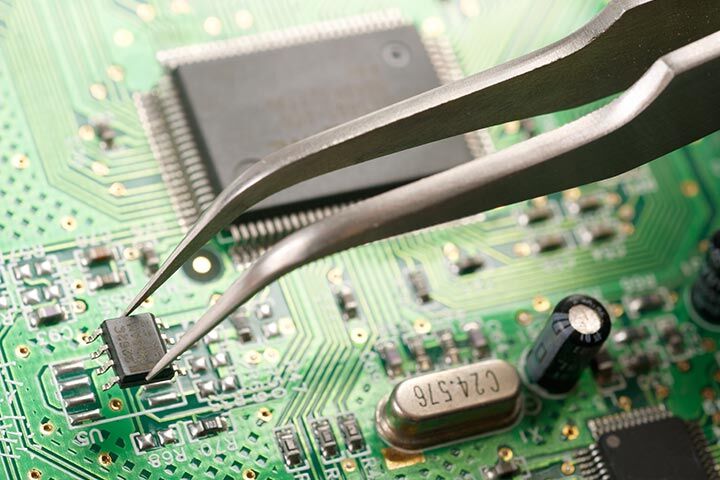

Význam kusovníku (BOM) při osazování desek plošných spojů (PCB) lze zdůraznit několika způsoby: 1. Řízení nákladů: Podrobný kusovník uvádí všechny potřebné materiály a komponenty, což pomáhá dodavatelům desek plošných spojů přesně vypočítat náklady před zahájením projektu. To pomáhá se správou rozpočtu a může snížit náklady hromadným nákupem. 2. Řízení času: Jasným uvedením doby pořízení pro každou komponentu pomáhá kusovník optimalizovat výrobní harmonogramy a předcházet zpožděním způsobeným nedostatkem dílů. 3. Zajištění kvality: Podrobné informace v kusovníku zajišťují použití správných komponentů a předcházejí problémům s kvalitou způsobeným nesprávnými díly. 4. Komunikační nástroj: Kusovník slouží jako základní komunikační nástroj mezi interními týmy a klienty, který zajišťuje, že obě strany mají konzistentní znalosti o požadavcích a očekáváních projektu. Osazování desek plošných spojů

Co by měl kusovník obsahovat?

Kusovník by měl obsahovat vše potřebné k výrobě finálního produktu. Informace v kusovníku se liší v závislosti na požadavcích projektu. Musí být pečlivě vytvořen, aby se ušetřil čas, náklady a zabránilo se nejasnostem na poslední chvíli. Zde je několik běžných kategorií informací v kusovníku: 1. Název a číslo dílu: Pro usnadnění identifikace požadovaných dílů musí kusovník uvádět název a číslo dílu od výrobce. To pomáhá dodavatelům desek plošných spojů používat správné komponenty. Čísla dílů jsou jedinečné identifikátory přiřazené každému dílu pro snadnou orientaci a sledování. 2. Popis: Každý díl v kusovníku by měl mít vhodný popis, včetně specifikací, jako je napětí, barva, velikost atd. Podrobné informace zajišťují, že jsou objednány správné díly, a zabraňují se zbytečným nejasnostem. Popisy by měly také uvádět měrné jednotky, jako jsou ohmy, unce, centimetry a metry. 3. Množství: Odhadněte množství každého dílu potřebného pro desku plošných spojů, což může pomoci získat slevy při hromadném nákupu. 4. Referenční označení: Označují podrobnosti o umístění součástek na desce plošných spojů pomocí sítotiskových štítků na desce plošných spojů, které umožňují rychle identifikovat konkrétní díly během pájení. 5. Název výrobce: Pokud je požadována konkrétní značka, musí být uveden název výrobce. Před uvedením dílu v seznamu se ujistěte o jeho dostupnosti. Předchozí kontrola těchto informací může ušetřit dodatečné náklady a čas strávený hledáním alternativních dílů během výroby. 6. Alternativní díly: Uvedení potenciálních alternativních dílů v kusovníku je zásadní. To je užitečné, pokud požadovaný díl není k dispozici nebo dojde ke změnám. 7. Způsob obstarání: V kusovníku uveďte typ obstarání s uvedením, zda jsou komponenty dodávány zákazníkem nebo poskytovány dodavateli desek plošných spojů. 8. Úrovně kusovníku: Kusovník má více úrovní, každá s jedinečnou strukturou, která určuje pořadí každé komponenty pro identifikaci všech komponent kusovníku, ať už jednoúrovňových nebo víceúrovňových. Úrovně kusovníku také pomáhají uživatelům orientovat se v dokumentu a porozumět sestavě desky plošných spojů. 9. Způsob umístění: Určete způsob umístění desky plošných spojů a definujte, jak bude každý díl a komponenta k desce připevněna. Způsoby umístění mohou být technologie průchozích otvorů, technologie povrchové montáže nebo kombinace obou.

Tipy pro vytvoření efektivního kusovníku

Při vytváření kusovníku je třeba zvážit mnoho faktorů. Pokud jste kusovník nikdy předtím nevytvářeli, zde je několik tipů a pokynů, které vám pomohou začít: 1. Zahrňte všechny podrobnosti: Kusovník je zásadní pro ty, kteří sestavují desku plošných spojů. Tito lidé se s vámi možná nikdy nesetkali a nemusí mluvit stejným jazykem. Proto musí být kusovník co nejjasnější, nejpodrobnější a nejpřesnější. Vyhněte se zadávání příliš mnoha irelevantních informací, protože to může způsobit zmatek. Do kusovníku zahrňte všechny užitečné informace. 2. Automatizace: Mnoho společností vytváří kusovníky pomocí tabulek, což vyžaduje ruční zadávání dat, je časově náročné a náchylné k chybám. V dnešní době existuje mnoho profesionálních softwarových nástrojů pro správu kusovníku, jako je Altium Designer, SolidWorks BOM Manager atd. Tyto nástroje vám mohou pomoci efektivněji vytvářet a spravovat kusovníky, snížit chyby při ručním zadávání a nabídnout více funkcí, jako je automatické generování objednávek, správa zásob v reálném čase a další. 3. Správa verzí: Zajistěte, aby kusovník měl jasnou správu verzí. Pokaždé, když je kusovník upraven, uložte novou verzi a zaznamenejte důvod a podrobnosti úpravy. To je zásadní pro sledování historických záznamů a předcházení nejasnostem. 4. Aktualizace v reálném čase: Během výroby se může dostupnost a ceny komponent měnit. Aktualizujte kusovník v reálném čase, abyste zajistili aktuálnost všech informací, a vyhnuli se tak zpožděním a zvyšování nákladů v důsledku nepřesných informací. 5. Řízení dodavatelského řetězce: Udržujte úzký kontakt s dodavateli, abyste zajistili stabilní dodávky klíčových komponent. Vytvořte více dodavatelských kanálů, abyste předešli narušení výroby způsobenému problémy s jediným dodavatelem. Dodržováním těchto pokynů a tipů můžete vytvořit podrobný, přesný a efektivní kusovník, který zajistí hladký průběh procesu montáže desek plošných spojů a vysokou kvalitu konečného produktu. --- SprintPCB nabízí přesnou montáž desek plošných spojů, pájení, testování produktů, stárnutí, programování čipů, krimpování konektorů, ultrazvukové svařování plastových krytů, laserové značení, přepracování BGA a další. V případě potřeby nás neváhejte kontaktovat .
