<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">HDI PCB: Zlepšení elektronického výkonu pomocí technologie propojení s vysokou hustotou

2025-06-24Zpravodaj: SprintPCB

Desky plošných spojů s vysokou hustotou propojení (HDI) představují významný pokrok v technologii desek plošných spojů a umožňují výrobu kompaktnějších, efektivnějších a spolehlivějších elektronických zařízení. S rostoucí poptávkou po miniaturizaci a vysoce výkonné elektronice se desky plošných spojů HDI staly nezbytnými v různých odvětvích, včetně spotřební elektroniky, automobilového průmyslu, zdravotnických prostředků a letectví. Tento článek zkoumá složitosti technologie HDI PCB , její výhody, výrobní procesy a důvody, proč je SprintPCB vaším ideálním partnerem pro řešení HDI PCB.

Pochopení technologie HDI PCB

Desky plošných spojů HDI se vyznačují vyšší hustotou zapojení na jednotku plochy ve srovnání s tradičními deskami plošných spojů. Obsahují mikroprochodky, slepé a zapuštěné prochodky a tenké linky a mezery pro dosažení vynikajícího elektrického výkonu a flexibility designu. Tato technologie umožňuje integraci více součástek na menší ploše, což vede k lehčím a kompaktnějším elektronickým zařízením.

Výhody desek plošných spojů HDI

Desky plošných spojů HDI nabízejí oproti konvenčním deskám plošných spojů řadu výhod:

Miniaturizace: Použití mikroprůchodek a tenkých linek umožňuje návrh menších a tenčích desek, což je nezbytné pro moderní kompaktní zařízení.
Vylepšený elektrický výkon: Kratší signálové cesty snižují ztráty signálu a zlepšují jeho integritu, což je klíčové pro vysokorychlostní aplikace.
Zvýšená spolehlivost: Snížený počet propojení a vrstev minimalizuje potenciální body selhání a zvyšuje celkovou spolehlivost.
Flexibilita designu: Technologie HDI podporuje složité designy s vyšší hustotou součástek, což umožňuje více funkcí v omezeném prostoru.
Cenově výhodné: Navzdory pokročilé technologii mohou desky plošných spojů HDI snížit celkové náklady na systém minimalizací potřeby dalších komponent a propojení.

Výrobní proces HDI PCB

Výroba desek plošných spojů HDI zahrnuje několik specializovaných procesů:

Laserové vrtání Vysoce přesné laserové vrtání se používá k vytváření mikrootvorů – obvykle o průměru menším než 0,1 mm – které umožňují kompaktní mezivrstvé spojení. Tento proces je zásadní pro dosažení jemné hustoty prvků požadované v návrzích HDI.
Slepé a zapuštěné průchody Slepé průchody spojují vnější vrstvy s jednou nebo více vnitřními vrstvami, zatímco zapuštěné průchody spojují pouze vnitřní vrstvy. Tyto typy průchodů jsou nezbytné ve vícevrstvých strukturách HDI, protože umožňují směrování signálu bez spotřeby cenného povrchového prostoru. Složité struktury, jako například 1+N+1 nebo 2+N+2, se konstruují pomocí několika fází laminování.
Sekvenční laminace Desky plošných spojů HDI se vyrábějí vrstvu po vrstvě pomocí sekvenční laminace. Každý cyklus zahrnuje vytváření vzorů, formování (laserové vrtání) a lisování, což umožňuje vysokou hustotu obvodů a vícevrstvé propojovací struktury.
Výplň průchodek Mikroprochodky a struktury s průchodkami v kontaktní plošce jsou vyplněny vodivou nebo nevodivou pryskyřicí, aby se zabránilo vzniku dutin, zajistila se mechanická pevnost a vytvořil se rovný povrch pro montáž součástek. Tento krok je obzvláště důležitý pro BGA a SMT součástky s vysokou hustotou.
Laser Direct Imaging (LDI) Namísto tradiční expozice na bázi filmu využívá technologie LDI laser k přímé expozici obvodových vzorů na fotorezist. To zlepšuje rozlišení obrazu, přesnost zarovnání a podporuje jemné linie typické pro desky plošných spojů HDI.
Vysoce přesné leptání Stopy a mezery na deskách plošných spojů HDI jsou často menší než 75 μm (3 mil). Pro zajištění rozměrové přesnosti, definice hran a jednotnosti v celé desce se používají přísně kontrolované procesy leptání.

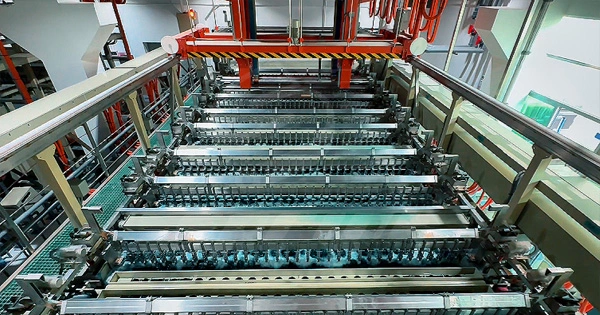

Mědění Po vyvrtání se do mikrootvorů galvanicky nanáší vodivá měď, aby se mezi vrstvami vytvořilo spolehlivé elektrické spojení. Rovnoměrná tloušťka pokovení je klíčová pro integritu signálu a mechanickou pevnost.

Řízení impedance Přísná kontrola geometrie tras, dielektrických materiálů a roztečí zajišťuje konzistentní impedanci napříč vysokorychlostními signálovými cestami. To je nezbytné pro aplikace vyžadující integritu signálu, jako je 5G, automobilové radary a vysokofrekvenční výpočty.
Povrchová úprava Povrchové úpravy, jako je ENIG (bezproudové niklování a zlato), se používají pro zlepšení pájitelnosti, odolnost proti oxidaci a zajištění dlouhodobého výkonu. Povrchová úprava také podporuje montáž součástek s jemnou roztečí.

Aplikace desek plošných spojů HDI

Desky plošných spojů HDI jsou nedílnou součástí různých vysoce výkonných aplikací:

Spotřební elektronika: Chytré telefony, tablety a nositelná zařízení využívají desky plošných spojů HDI pro jejich kompaktní velikost a vysokou funkčnost.
Automobilové systémy: Pokročilé asistenční systémy řidiče (ADAS) a informační a zábavní systémy se spoléhají na desky plošných spojů HDI pro spolehlivý výkon v kompaktních prostorech.
Zdravotnické přístroje: Přenosné zdravotnické přístroje těží z miniaturizace a spolehlivosti desek plošných spojů HDI.
Letectví a obrana: Desky plošných spojů HDI splňují přísné požadavky na spolehlivost a výkon v leteckém a vojenském průmyslu.

Proč si pro řešení HDI PCB vybrat SprintPCB?

SprintPCB vyniká jako přední výrobce desek plošných spojů HDI a nabízí komplexní řešení přizpůsobená vašim specifickým potřebám:

Pokročilá technologie: Díky využití nejmodernějšího vybavení dosahuje SprintPCB velikosti mikrootvorů pouhých 0,1 mm, což zajišťuje vysokou hustotu propojení.
Zajištění kvality: Dodržování mezinárodních norem, jako jsou ISO 9001 a IATF16949, zaručuje produkty nejvyšší kvality.
Odbornost: Tým zkušených inženýrů poskytuje v průběhu celého projektu podporu při návrhu a technické poradenství.
Přizpůsobení: SprintPCB nabízí flexibilní výrobní možnosti, které vyhoví různým konstrukčním požadavkům a objemům výroby.
Globální dosah: SprintPCB slouží klientům po celém světě a zajišťuje včasné dodání a pohotový zákaznický servis.

Závěr

Technologie HDI PCB je klíčová pro rozvoj moderní elektroniky a nabízí bezkonkurenční výhody v miniaturizaci, výkonu a spolehlivosti. Partnerství se zkušeným výrobcem, jako je SprintPCB, zajišťuje, že vaše produkty využijí plný potenciál technologie HDI. Ať už vyvíjíte špičkovou spotřební elektroniku nebo kritické letecké systémy, SprintPCB vám poskytne odborné znalosti a schopnosti, které splní vaše potřeby v oblasti HDI PCB.
