Ultimátní průvodce návrhem RF obvodů: Zajištění stability a spolehlivosti

2024-08-15Zpravodaj: SprintPCB

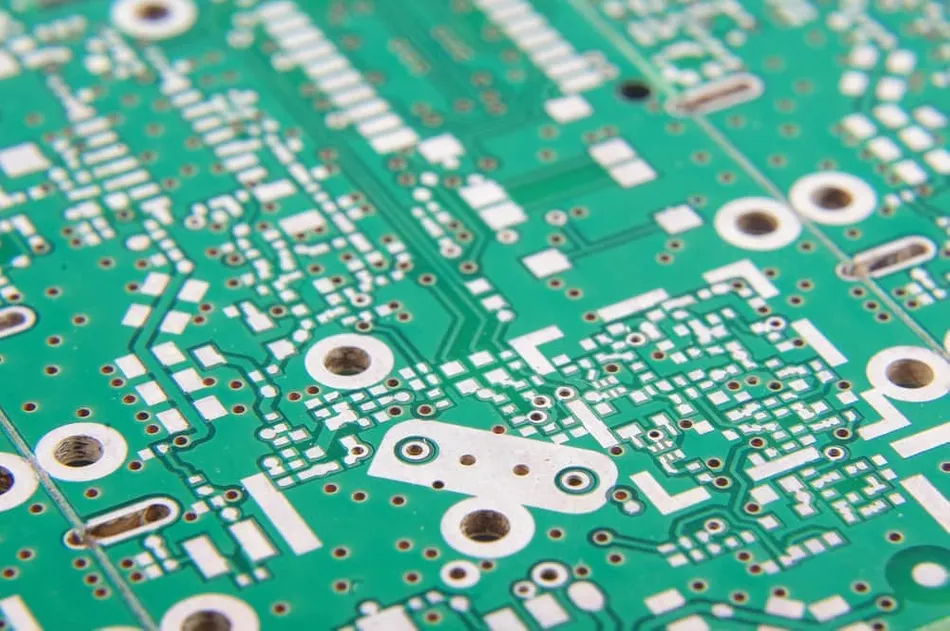

Návrh RF desek plošných spojů je kritickým a složitým aspektem elektronického inženýrství, jehož výkon přímo ovlivňuje provoz celého systému. Vysokofrekvenční charakteristiky RF signálů kladou přísné požadavky na rozvržení obvodů. Tento článek se ponoří do klíčových principů rozvržení obvodů RF desek plošných spojů a pomůže návrhářům optimalizovat jejich návrhy v reálných projektech, aby zajistili, že obvod bude fungovat podle očekávání.

1. Integrita signálu: Optimalizace vysokofrekvenčních signálových cest

V obvodech plošných spojů pro rádiové signály (RF) je integrita signálu (SI) jedním z klíčových problémů. Vzhledem k vysoké frekvenci rádiových signálů mohou i malé konstrukční chyby vést k odrazům, ztrátám nebo zpoždění signálu, což v konečném důsledku ovlivňuje výkon obvodu.

1.1 Návrh krátkých cest

Při návrhu RF desek plošných spojů by měly být RF signálové vodiče co nejkratší. Důvodem je, že delší cesty zvyšují zpoždění přenosu a přenos signálu na delší vzdálenosti může snadno vést k odrazům a ztrátám zářením. Krátká cesta nejen zkracuje dobu přenosu, ale také minimalizuje parazitní indukčnost a kapacitu způsobené délkou vodiče, čímž se zlepšuje integrita signálu.

1.2 Impedanční přizpůsobení

Nesoulad impedance v obvodech plošných spojů s vysokofrekvenčními plošnými spoji může vést k odrazům signálu, což ovlivňuje jeho stabilitu. Proto je zásadní zajistit, aby charakteristická impedance vodiče odpovídala impedanci zátěže v návrhu. Toho se obvykle dosahuje úpravou šířky vodiče, tloušťky dielektrického materiálu a rozteče vodičů. Přesné přizpůsobení impedance může minimalizovat odrazy, a tím stabilizovat přenos signálu.

1.3 Úhly stopy

Při směrování RF signálů na RF desce plošných spojů je třeba se vyhnout pravoúhlým zatáčkám, protože pravé úhly způsobují odraz signálu a zvyšují ztráty přenosu. Místo toho se doporučuje používat křivky o úhlu 45 stupňů nebo hladší, které snižují odraz signálu v rozích a snižují ztráty při vysokých frekvencích.

2. Integrita napájení: Návrh stabilního napájení

Integrita napájení (PI) je v obvodech plošných spojů s vysokofrekvenčními plošnými spoji stejně důležitá jako integrita signálu. Stabilní napájení ovlivňuje nejen celkovou stabilitu obvodu, ale také přímo ovlivňuje kvalitu vysokofrekvenčního signálu.

2.1 Výběr a umístění oddělovacího kondenzátoru

V obvodech plošných spojů pro vysokofrekvenční napájení by měly být oddělovací kondenzátory umístěny v blízkosti každého kritického uzlu napájecího zdroje. Tyto kondenzátory filtrují vysokofrekvenční šum z napájecího zdroje a poskytují obvodu čistý napájecí signál. Při rozvržení by měly být oddělovací kondenzátory umístěny co nejblíže k napájecím pinům, aby se minimalizoval vliv parazitní indukčnosti.

2.2 Návrh napájecí a zemnící roviny

Pro zajištění stability napájení v návrhu RF desek plošných spojů by měly být napájecí a zemnící roviny těsně propojeny, čímž se sníží parazitní indukčnost napájecího zdroje a minimalizuje se vliv šumu na signály. Pevně propojená napájecí a zemnící rovina také tvoří nízkoimpedanční cestu napájení, což zajišťuje stabilitu napájení i při vysokorychlostním provozu.

2.3 Návrh distribuční sítě (PDN)

PDN je klíčovou součástí návrhu RF desek plošných spojů a je zodpovědná za distribuci energie z napájecího modulu do všech částí obvodu. Při návrhu PDN zvažte distribuci energie, umístění oddělovacích kondenzátorů a vazbu mezi napájecí a zemnící vrstvou, abyste zajistili integritu a stabilitu napájecího signálu. VF obvod

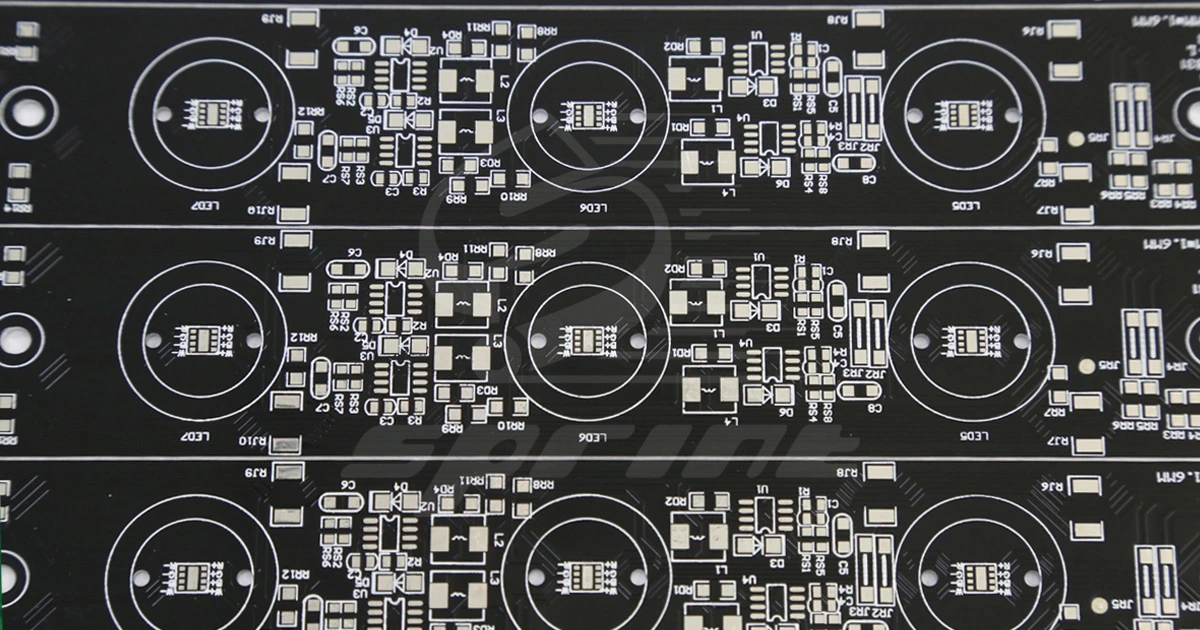

3. Návrh zemnící roviny: Optimalizace zpětných cest signálu

Zemnící rovina v obvodech plošných spojů s vysokofrekvenčními plošnými spoji nejenže poskytuje zpětnou cestu proudu, ale také funguje jako stínění a izoluje elektromagnetické rušení. Dobře navržená zemnící rovina může účinně zvýšit odolnost obvodu vůči rušení.

3.1 Zachování integrity zemní plochy

Návrháři by se měli v návrhu RF desek plošných spojů vyvarovat rozdělení zemnící roviny, protože by to narušovalo zpětnou cestu signálu, což by vedlo k jeho prodloužení a následnému odrazu a rušení. Proto je zachování kontinuity a integrity zemnící roviny zásadní, zejména v oblastech s hustými signály, kde by zemnící rovina neměla být proříznuta prostupy nebo jinými trasami.

3.2 Návrh vícevrstvých desek plošných spojů

V obvodech s vysokofrekvenčními deskami plošných spojů (PCB) s vysokou hustotou lze pomocí vícevrstvých desek plošných spojů efektivně oddělit signálové vrstvy od zemních vrstev, čímž se snižuje přeslech signálu a elektromagnetické rušení. V takových provedeních jsou napájecí a zemnící roviny obvykle umístěny na sousedních vrstvách, aby se vytvořila dobrá vazba, což dále snižuje elektromagnetické rušení.

3.3 Propojení mezi signálovou vrstvou a vrstvou země

Úzké propojení mezi signálovou a zemnící vrstvou v návrhu RF desek plošných spojů může snížit parazitní vliv indukčnosti a kapacity na signály, zkrátit zpětnou cestu signálu a zajistit jeho stabilitu. Proto by při návrhu měla být vzdálenost mezi signálovou a zemnící vrstvou co nejmenší, aby se zvýšila spolehlivost přenosu signálu.

4. Elektromagnetické rušení a kompatibilita (EMI/EMC): Řízení elektromagnetického prostředí

Obvody plošných spojů s vysokofrekvenčními plošnými spoji, které pracují ve vysokofrekvenčním prostředí, jsou náchylné k elektromagnetickému rušení (EMI) a mohou být také zdrojem elektromagnetického šumu. Dobrý návrh EMI/EMC může elektromagnetické rušení snížit a zajistit správnou funkci obvodu.

4.1 Ochranná opatření

V obvodech plošných spojů s vysokofrekvenčními plošnými spoji je stínění jedním z nejúčinnějších způsobů, jak zabránit elektromagnetickému rušení. Použitím kovových stínění v obvodu nebo přidáním stínící vrstvy do návrhu plošných spojů lze izolovat elektromagnetický šum mezi obvodem a vnějším prostředím. Kromě toho lze v citlivých oblastech přidat stínící vodiče pro další zvýšení odolnosti proti rušení.

4.2 Použití filtrů

Při návrhu RF desek plošných spojů jsou filtry často potřebné v klíčových uzlech, zejména na napájecích vstupech nebo citlivých signálových cestách. Filtry mohou účinně potlačit vysokofrekvenční šum, zabránit jeho šíření v obvodu, a tím zlepšit elektromagnetickou kompatibilitu obvodu.

4.3 Zamezení šumové vazby

V návrhu RF desek plošných spojů by se neměly zašumené signálové vodiče vést rovnoběžně ani křížit s citlivými signálovými vodiči. Racionálním návrhem uspořádání je třeba snížit vazbu mezi oblastmi s vysokým šumem a citlivými oblastmi a zabránit tak elektromagnetickému rušení ovlivňujícímu signály.

5. Návrh tras a rozestupů: Optimalizace cest přenosu signálu

Návrh signálových drah v obvodech plošných spojů s vysokofrekvenčními plošnými spoji přímo ovlivňuje kvalitu přenosu signálu. Rozumný návrh drah může snížit ztráty signálu a rušení a zajistit stabilitu výkonu obvodu.

5.1 Šířka stopy

Šířka stopy v návrhu RF PCB by měla být určena podle frekvence signálu a dielektrické konstanty materiálu PCB. Obecně platí, že čím vyšší je frekvence signálu, tím širší by měla být stopa, aby se snížily přenosové ztráty. Změna šířky stopy by měla také zohlednit impedanční přizpůsobení, aby se zabránilo nespojité impedanci způsobené změnami šířky, které vedou k odrazu signálu.

5.2 Rozteč tras

Při navrhování vysokofrekvenčních obvodů pro plošné spoje s plošnými spoji by měla být vzdálenost mezi různými signálovými linkami dostatečně velká, aby se snížilo přeslechování mezi signály. Zejména při vysokorychlostním přenosu signálu může vazební efekt mezi signálovými linkami zhoršit kvalitu signálu, proto by měla být vzdálenost co nejvíce zvětšena nebo by se měly použít stínicí vodiče ke snížení přeslechu.

5.3 Diferenciální signálové stopy

Pro některé vysokofrekvenční signály RF desek plošných spojů, jako jsou vysokorychlostní sériové datové linky, lze použít diferenciální přenos signálu. Diferenciální signály mají silnou odolnost vůči vnějšímu rušení a mohou také snížit vyzařování signálových linek do okolního prostředí. Při návrhu RF desek plošných spojů by délka diferenciálních signálových stop měla být konzistentní, aby se zabránilo rozdílům ve zpoždění přenosu signálu.

6. Běžné chyby v rozvržení a metody, jak se jim vyhnout

V praktickém návrhu RF desek plošných spojů mohou některé běžné chyby v rozvržení vést ke snížení výkonu obvodu. Níže uvádíme některé běžné problémy a jak se jim vyhnout:

6.1 Ignorování integrity zemní roviny

Někteří konstruktéři během návrhu nevěnují pozornost integritě zemnící roviny, což vede k přerušení signálové cesty. Zajistěte kontinuitu zemnící roviny a minimalizujte řezání. Neúplná zemnící rovina může vést ke zvýšení zpětných cest signálu a způsobit zbytečné elektromagnetické rušení.

6.2 Nezohlednění cesty zpětného signálu

Pokud není zpětná cesta signálu v návrhu RF desek plošných spojů rozumně navržena, může to vést k zbytečnému elektromagnetickému rušení. Pečlivě naplánujte zpětnou cestu, aby byla co nejkratší a nejpřímější. Nesprávně naplánované zpětné cesty zvyšují parazitní indukčnost, což ovlivňuje stabilitu signálu.

6.3 Nadměrné používání průchodů

Při návrhu RF desek plošných spojů (PCB) by mělo být minimalizováno používání průchodů (vias). Každý průchod zvyšuje parazitní indukčnost a kapacitu signálu, což ovlivňuje kvalitu přenosu signálu. Zejména na vysokofrekvenčních signálových cestách může příliš mnoho průchodů výrazně snížit kvalitu signálu. Návrh rozvržení obvodů RF desek plošných spojů je složitý a velmi opatrný proces. Dodržováním výše uvedených principů rozvržení RF desek plošných spojů mohou konstruktéři efektivně snížit elektromagnetické rušení, zajistit integritu přenosu signálu a stabilitu napájení, čímž zlepší výkon celého obvodu RF desek plošných spojů. V praktických projektech by konstruktéři měli průběžně optimalizovat rozvržení podle konkrétních aplikačních scénářů, aby dosáhli nejlepších výsledků při návrhu RF desek plošných spojů. Partnerství se společností SprintPCB zajišťuje, že tyto principy návrhu jsou odborně aplikovány a poskytují vám vysoce kvalitní řešení RF desek plošných spojů, která splňují přísné požadavky moderní elektroniky.
