7 nejlepších rad, které byste si měli poslechnout před studiem pájecí masky

Co je to pájecí maska？

Typy pájecích masek

Epoxidová kapalina

LPSM (tekutá fotozobrazitelná pájecí maska)

DFSM (suchá fólie fotozobrazitelná pájecí maska)

DFSM se vakuově laminuje na desku plošných spojů, poté se exponuje a vyvolá.

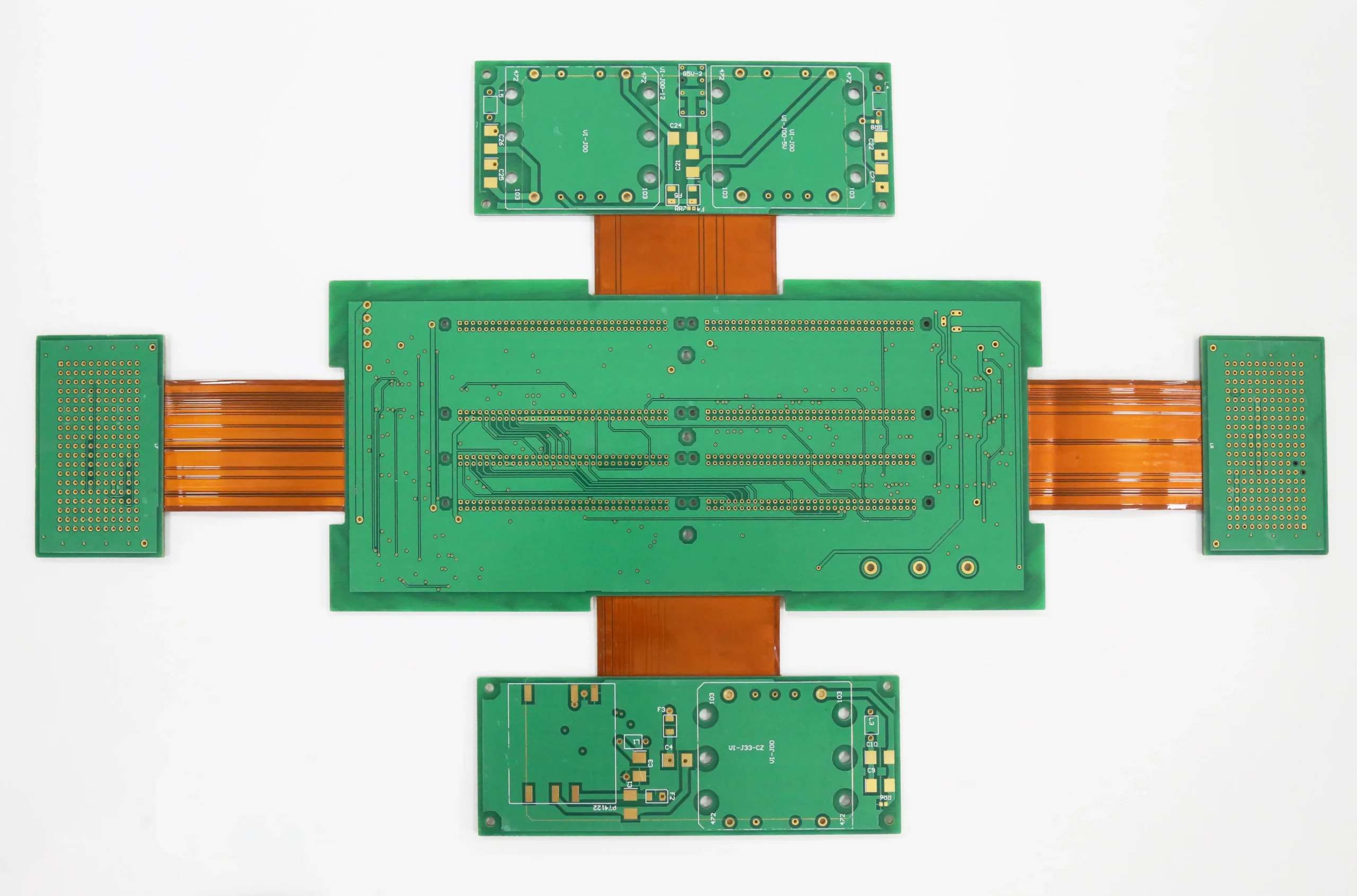

Během procesu výroby desek plošných spojů se na výrobní desku nastříká pájecí maska ​​a poté se na ni aplikuje UV záření s vhodným vzorem pájecí masky. Následně se maska ​​vyvolá a vysuší. Ačkoli je zelená běžnou barvou pro pájecí masky na deskách plošných spojů, je k dispozici i v jiných barvách a volitelně je i čirá pájecí maska.

Definování vrstev pájecí masky v Gerberových datech

Jak aplikovat pájecí masku LPI na desky plošných spojů?

1. Důkladné čištění: Výrobní deska plošných spojů prochází pečlivým procesem čištění, aby se odstranily veškeré prachové částice nebo nečistoty, které by mohly ohrozit aplikaci pájecí masky. Tento krok zajišťuje čistý povrch pro optimální přilnavost.
2. Plné pokrytí: Panely jsou kompletně potaženy pájecí maskou LPI, buď z jedné nebo z obou stran. To zajišťuje komplexní pokrytí povrchu desky.
3. Sušení lepivostí: Potažené panely se poté umístí do pece k sušení lepivostí. Tento proces částečně vytvrdí pájecí masku, což jí umožní dosáhnout lepkavého stavu, který usnadňuje další zpracování.
4. Příprava fólie: Na základě souborů Gerber pro pájecí masku se připraví fólie, přičemž pro každou stranu desky je použita samostatná fólie. Oblasti na fólii, které odpovídají místům, kde by měla pájecí maska ​​přilnout, jsou čiré, zatímco oblasti, které je třeba odstranit, jsou znázorněny černě.
5. UV expozice a vyvolání: Desky desky s UV zářením se vloží do UV vývojky. Fólie je přesně zarovnána na desce desky, což zajišťuje její přesné umístění. Začerněné části fólie zabraňují vytvrzení pájecí masky UV světlem v těchto oblastech, což umožňuje přesné odstranění nežádoucího materiálu masky.

Pájecí maska ​​VS. pastová maska

Barvy pájecí masky

Běžně používané barvy pájecích masek

Dnes jsou nejpoužívanějšími barvami červená, modrá, černá, bílá a žlutá. Čirá – technicky vzato barva není – je také odstínem volby designérů. A výrobci mohou také syntetizovat další barvy, jako je fialová, oranžová nebo dokonce růžová, ze tří základních barev – červené, modré a žluté.

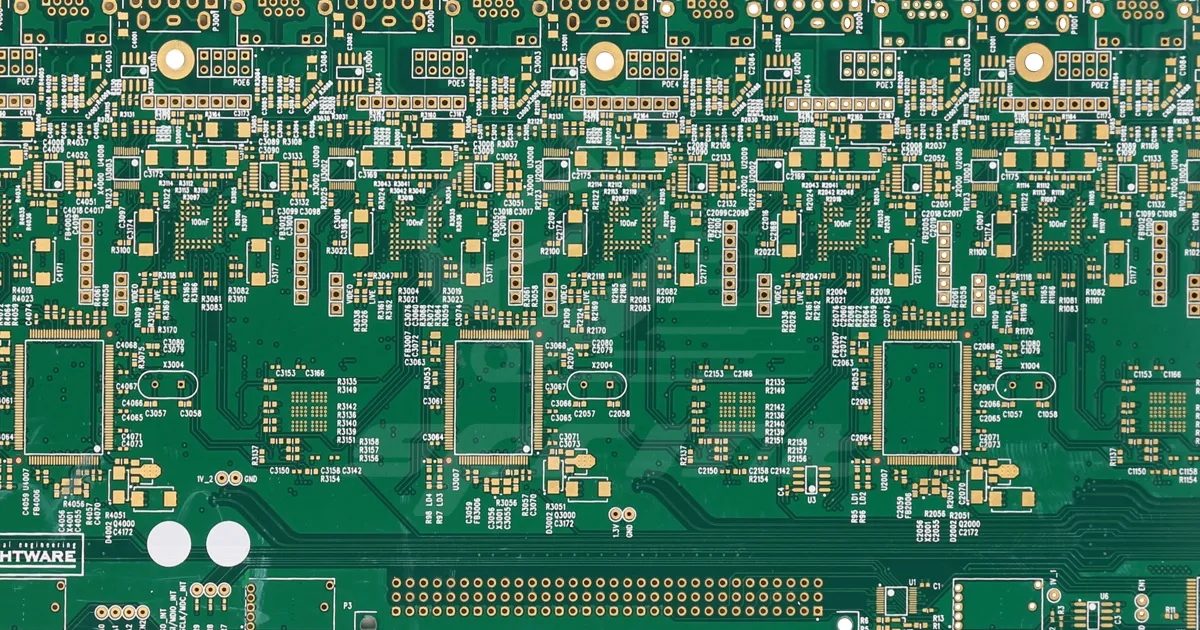

Zelený

Přestože se barevné spektrum pájecích masek v posledních letech výrazně rozšířilo, většina desek plošných spojů je stále pokryta zelenou maskou. Jedním z hlavních důvodů, proč je zelená preferovanou barvou pro mnoho návrhářů, je to, že usnadňuje kontrolu. Podle výzkumu jsou oči citlivější na zelenou než na barvy jako žlutá, bílá nebo černá, což usnadňuje vidění kontrastu mezi měděnými ploškami, stopami a prázdnými prostory. Zelená maska ​​navíc přilne relativně rovnoměrně, vhodně vytvrzuje a má vyšší rozlišení než většina barev. To znamená, že může vytvářet menší masky pro prostorově efektivnější obvody. Červená barva Návrháři, zejména ti v moderních oborech, jako je umělá inteligence a internet věcí, stále častěji využívají červené pájecí masky z estetických důvodů. V některých obvodech může červená také poskytnout výraznější barevný kontrast mezi součástkami a stopami desky a sítotiskem.

Modrý

Modrá a zelená pájecí maska ​​jsou si funkčně velmi podobné, ale pro některé uživatele desek plošných spojů vítězí modrá kvůli své jedinečnosti. Desky s modrou přední stranou jsou na trhu poměrně vzácné. Pokud je ale chcete pro svůj projekt, můžete je získat od výrobce, jako je SprintPCB.

Černý

I když není zrovna nejpoutavější, černá pájecí maska ​​může být výhodná v aplikacích, které vyžadují odraz světla. Také absorbuje teplo snadněji než jiné barvy, což znamená, že potřebuje méně tepla během přetavování.

Bílý

Bílá je nejméně oblíbenou barvou pájecí masky pro plošné spoje, protože poskytuje nejméně viditelnou barvu. Navíc některé masky nízké kvality začnou po chvíli žloutnout, zejména pokud jsou trvale vystaveny teplu. Nicméně bílé masky jsou často první volbou pro LED systémy, protože jsou jasnější než jiné barvy  plošných spojů .

Jiné barvy Pokud žádný z výše uvedených odstínů na vaší desce nepluje, můžete zvážit vzácnější, ale jedinečně atraktivnější barvy pájecí masky, jako je žlutá, oranžová a fialová. Tyto barvy jsou oblíbené mezi společnostmi, které se vyrábějí ve specializované elektronice, a designéry, kteří chtějí, aby jejich nové produkty na trhu vynikly. Pokud chcete mimořádně kompaktní obvod, průhledná maska ​​vám poskytne nejminiaturnější maskovací přepážky a reliéfy ve srovnání s jinými barvami. Výběr správné barvy I když experimentování s různými odstíny může váš projekt učinit mnohem zajímavějším než se standardní zelenou, vyplatí se vědět, že barva, kterou si vyberete, do určité míry ovlivní výkon vaší pájecí masky.

 Pro začátek, černá, bílá a žlutá jsou známé svým špatným rozlišením, protože UV světlo ne vždy pronikne celým povlakem. Deska plošných spojů maskovaná těmito barvami bude mít méně stop než deska podobné velikosti se zelenou, červenou nebo modrou maskou. Na druhou stranu, ačkoli průhledné pájecí masky poskytují nejvyšší rozlišení, jsou náchylné k barevným změnám během mnoha tepelných výkyvů a chemického ošetření, kterým se deska plošných spojů setká.

 Výkon barevného typu je také určen kvalitou samotné pájecí masky. Přední dodavatelé obvykle nabízejí vlastní odstíny, které poskytují vysoké rozlišení a také teplotní a chemickou odolnost. Konstruktéři často používají pájecí masky různých barev z čistě estetických důvodů. Pokud však nemáte konkrétní barevné požadavky, různé odstíny vám mohou pomoci identifikovat vaše desky během montáže i po ní. Můžete použít červenou, modrou a černou barvu k označení různých fází návrhu prototypu a poté se pro konečný produkt shodovat na zelené nebo bílé.

Jak měřit tloušťku pájecí masky？

• Splňte minimální požadavky na prstencový kroužek, pokud se pájecí rezist dostane do kontaktu s kontaktními plochami.
• Nenechávejte odkryté izolované elektrody.
• Pájecí rezist nanášejte pouze na pokovené průchozí otvory, které nejsou určeny k pájení.
• Nenanášejte pájecí prostředek na testovací body nebo konektory.

co si dovolíme a co ne

1. Pájecí maska ​​může zasahovat do pozemků, pokud jsou dodrženy minimální požadavky na prstencový kroužek.
2. Pájecí maska ​​je povolena u těch PTH, které nejsou určeny pro pájení.
3. Žádné izolované kontaktní plošky nejsou odkryté.
4. Žádné zasahování pájecí masky do kontaktů konektoru na hraně desky nebo testovacích bodů.
5. Na SMT podložkách s roztečí 1,25 mm je povoleno zasahování pouze na jedné straně podložky a nepřesahuje 50 mikronů (2 mil).
6. Na SMT podložce s roztečí < 1,25 mm je povoleno zasahování pouze na jedné straně podložky a nepřesahuje 25 mikronů (1 mil)

IPC-SM-840D | Specifikace kvalifikace a výkonu permanentní pájecí masky  Tato specifikace nastiňuje požadavky na kvalifikaci a výkon permanentních pájecích masek. Zavádí dvě odlišné třídy, a to T a H, které představují různé požadavky na funkční výkon a náročnost testování. Klasifikace pájecí masky do konkrétní třídy by neměla být rozšířena na žádnou jinou třídu. T - Telekomunikace: Tato třída zahrnuje různé aplikace, jako jsou počítače, telekomunikační zařízení, sofistikované obchodní stroje, přístroje a určité nekritické vojenské aplikace. Pájecí masky v této třídě jsou vhodné pro vysoce výkonné komerční a průmyslové produkty, které vyžadují prodlouženou životnost. I když může dojít k přerušení provozu, neohrožuje to život. H - Vysoká spolehlivost/Vojenské: Tato třída zahrnuje zařízení, u kterých je nepřetržitý výkon kritický, u kterých jsou prostoje zařízení nepřijatelné a/nebo u kterých zařízení slouží jako položka pro podporu života. Pájecí masky v této třídě jsou vhodné pro aplikace, které vyžadují vysokou úroveň jistoty a nepřetržitý provoz je nezbytný.

.

Poznámky: Označení tříd: Předchozí verze této specifikace IPC a dalších souvisejících specifikací odkazují na koncové třídy produktů „Třída 1“, „Třída 2“ a „Třída 3“. Z praktických důvodů však neexistuje pájecí maska ​​třídy 1. Požadavky uvedené v této specifikaci se nevztahují na pájecí masky používané v koncových produktech třídy 1. Třída 2 je ekvivalentní třídě T (telekomunikace), zatímco třída 3 je ekvivalentní třídě H (vojenské/vysoká spolehlivost).
