Nejlepší postupy pro směrování desek plošných spojů: 10 tipů pro efektivní návrh

2023-03-18Zpravodaj: SprintPCB

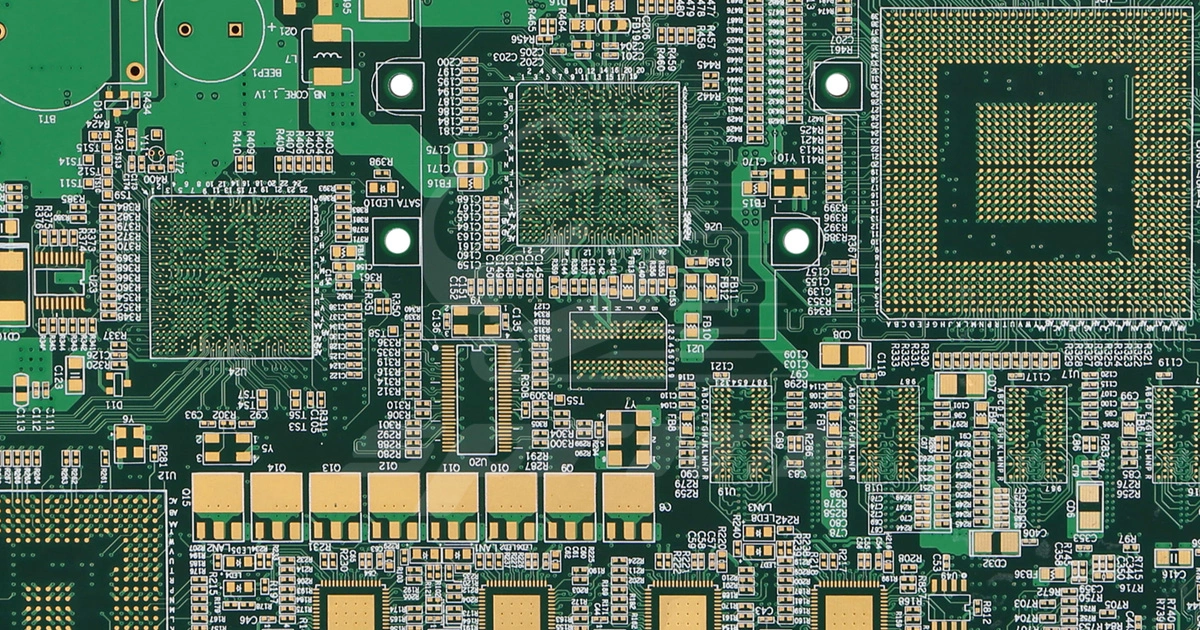

Efektivní směrování desek plošných spojů je klíčové pro celkový výkon a spolehlivost desky plošných spojů. Správné techniky směrování mohou pomoci minimalizovat šum a rušení signálu, snížit přeslechy a optimalizovat distribuci energie. V tomto článku se s vámi podělíme o 10 osvědčených postupů pro směrování desek plošných spojů, které vám pomohou navrhnout vysoce kvalitní desky plošných spojů.

Naplánujte si cestu dopředu a stanovte si jasnou strategii trasy

Než začnete s plánováním směrování desky plošných spojů, je důležité si vše naplánovat a stanovit jasnou strategii směrování. To zahrnuje definování toku signálu, identifikaci kritických komponent a rozhodnutí o jejich umístění. Dobrá strategie směrování vám pomůže vyhnout se chybám v návrhu a minimalizovat riziko problémů s integritou signálu.

Používejte nejkratší a nejpřímější trasy

Krátké, přímé trasy mohou pomoci minimalizovat zpoždění signálu, snížit přeslechy a optimalizovat distribuci energie. Při trasování se snažte udržovat trasy co nejrovnější a vyhněte se použití zbytečných prostupů nebo ohybů. Dále se vyhněte směrování signálů v blízkosti hlučných součástek nebo vysokofrekvenčních oblastí desky.

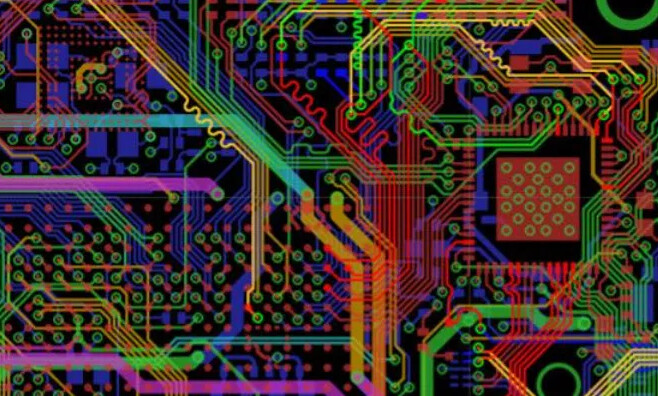

Pro vysokorychlostní signály použijte diferenciální páry

Diferenciální páry se používají k přenosu vysokorychlostních signálů s minimálním přeslechem a šumem. Při směrování diferenciálních párů se ujistěte, že délka každé stopy je stejná, aby byla zajištěna vyvážená impedance. Dále udržujte stopy co nejblíže u sebe, aby se minimalizovalo elektromagnetické rušení.

Seskupení komponent podle funkce

Seskupení komponent podle funkce může pomoci zjednodušit proces směrování a zlepšit integritu signálu. Například seskupení všech komponent souvisejících s napájením v jedné oblasti může pomoci minimalizovat pokles napětí a optimalizovat distribuci energie. Podobně seskupení všech komponent souvisejících se signálem v jedné oblasti může pomoci minimalizovat šum a rušení signálu.

Nejprve nasmerujte napájecí a zemnící roviny

Při směrování desky plošných spojů je důležité začít nejprve s napájecí a zemnící rovinou. Tím se zajistí optimalizace napájecích a zemnících připojení a sníží se riziko šumu a rušení. Navíc se tím minimalizuje plocha smyčky signálových drah a snižuje se tak riziko přeslechů.

Používejte vhodné šířky stop

Šířka vodičů hraje důležitou roli v celkovém výkonu desky plošných spojů. Při směrování používejte vhodné šířky vodičů na základě proudových požadavků a rychlosti signálu. Silnější vodiče zvládnou vyšší proudy, zatímco tenčí vodiče mohou pomoci snížit parazitní kapacitu a optimalizovat vysokorychlostní signály.

Minimalizujte použití průchodů

Prostupy mohou způsobovat šum a zpoždění signálu a také mohou zvýšit celkové náklady na desku plošných spojů. Při směrování se snažte minimalizovat používání průchodů a používejte je pouze v nezbytných případech. Dále se vyhněte použití slepých nebo zapuštěných průchodů, které mohou být dražší a obtížněji se vyrábějí.

Pro návrhy s vysokou hustotou použijte slzičky

Kapkovité tvary se používají k zachování integrity měděného vodiče při jeho přechodu do propojovacího bodu nebo kontaktní plošky. U konstrukcí s vysokou hustotou mohou kapkovité tvary pomoci snížit riziko zlomení a zajistit spolehlivost desky plošných spojů. Při použití kapkovitých tvarů dbejte na dostatečnou vzdálenost mezi vodičem a propojovacím bodem nebo kontaktní ploškou, aby nedošlo ke zkratu.

Otestujte a ověřte svůj návrh

Po dokončení plánování desky plošných spojů je důležité návrh otestovat a ověřit, zda splňuje požadované specifikace. Pomocí simulačních a analytických nástrojů otestujte integritu signálu, rozvod napájení a tepelný výkon desky plošných spojů. Dále proveďte kontrolu návrhových pravidel (DRC), abyste identifikovali a opravili případné chyby nebo nesrovnalosti.

Zůstaňte v obraze s nejnovějšími technikami směrování

Techniky osazování desek plošných spojů se neustále vyvíjejí a je důležité sledovat nejnovější osvědčené postupy a trendy. Připojte se k online fórům, účastněte se webinářů a workshopů a čtěte oborové publikace, abyste zůstali informováni a učili se.
