<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Odhalení technik směrování desek plošných spojů: Jak se vyhnout běžným problémům s směrováním

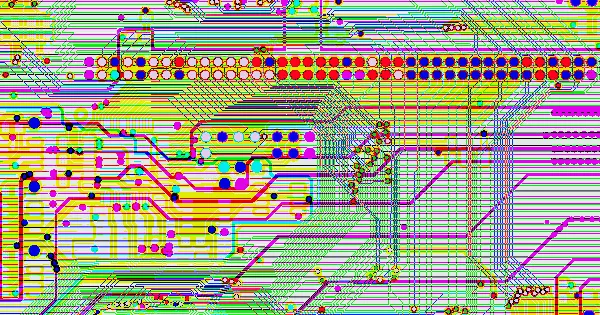

Směrování desek plošných spojů (PCB) je základní proces spojování elektronických součástek na desce plošných spojů, který určuje účinnost a přesnost přenosu signálu mezi součástkami. Směrování funguje jako „dálnice“ pro tyto signály, přenáší tok informací a zajišťuje bezproblémovou komunikaci mezi součástkami. Dobré směrování desek plošných spojů nejen udržuje integritu signálu, ale také zabraňuje rušení a přerušení signálu, čímž zajišťuje stabilitu a spolehlivost celého systému.

Základní principy směrování desek plošných spojů

1. Optimalizace signálových cest: Směrování na desce plošných spojů slouží jako kanál pro elektrické signály a zajišťuje, že se napětí nebo proud může efektivně šířit mezi různými částmi obvodu. Návrh signálové cesty musí zohledňovat nejkratší vzdálenost, minimální počet průchodů a vhodnou šířku, aby se zabránilo impedančnímu nesouladu a odrazům signálu.

2. Návrh napájecích a zemnících vrstev: Napájecí a zemnící vrstvy jsou při návrhu desek plošných spojů klíčové. Udržování symetrických a centrovaných napájecích a zemnících vrstev pomáhá snižovat elektromagnetické rušení (EMI) a udržovat mechanickou stabilitu. Navíc poskytnutí vyhrazených směrovacích vrstev pro kritické signály může zmenšit plochy smyček a zajistit kvalitu signálu.

3. Směrování diferenciálních párů a zpracování hodinových signálů: Vysokorychlostní diferenciální párové signály vyžadují stejnou délku vodičů, aby se udržela impedanční rovnováha a minimalizovalo zkreslení. Pro hodinové signály a další kritické signály je řízené směrování impedance a správné přizpůsobení délky nezbytné, aby se zabránilo časovým nejistotám a nesprávnému zarovnání signálu.

Vyvažování automatizovaného a manuálního směrování

Ruční směrování: Vyžaduje, aby konstruktéři kreslili trasy ručně, což umožňuje přesnou kontrolu nad polohou a délkou každé stopy. I když tato metoda může optimalizovat signálové cesty pro kritické trasy a snížit rušení, je časově náročná a méně efektivní pro složité návrhy.

Automatizované směrování: Spoléhá na algoritmy v softwaru pro návrh desek plošných spojů k rychlému generování cest připojení, čímž zvyšuje efektivitu a konzistenci návrhu, je vhodné pro jednoduché návrhy nebo základní zapojení. Automatizované směrování však může vést k delším trasám, problémům s integritou signálu a neoptimálnímu rozložení součástek, zejména u návrhů s vysokou hustotou.

Přestože automatizované nástroje pro směrování zvyšují efektivitu, manuální směrování zůstává nepostradatelné pro složité návrhy, zejména u vysokofrekvenčních obvodů nebo vícevrstvých desek. Konstruktéři často používají kombinaci automatizovaného a manuálního směrování, aby zajistili integritu signálu a stabilitu systému v kritických částech obvodu.

Důležitost směrování desek plošných spojů

1. Zlepšení výkonu a stability obvodu: Dobře navržené směrování zajišťuje efektivní přenos signálu mezi komponenty, snižuje zpoždění a zkreslení, a tím zlepšuje celkovou rychlost a odezvu obvodu.

2. Optimalizace integrity signálu: Správné směrování udržuje kvalitu elektrických signálů, zabraňuje zkreslení a zajišťuje přesný přenos informací, což je klíčové ve vysokorychlostních obvodech.

3. Snížení rušení a přeslechů: Efektivní směrování minimalizuje riziko elektromagnetického rušení a přeslechů správným rozmístěním tras a vyhýbáním se citlivým součástkám, čímž chrání kvalitu signálu a zabraňuje nežádoucímu propojení signálů.

4. Zachování spolehlivosti: Promyšlené směrování snižuje odrazy signálu, šum a problémy s distribucí energie, zajišťuje stabilní dodávku energie do komponent a zabraňuje nestabilitě výkonu nebo předčasnému selhání komponent.

Důsledky špatného směrování

1. Zkreslení a zpoždění signálu: Špatné směrování může vést k nesouladu impedance, odrazům signálu nebo nadměrně dlouhým trasám, což má za následek změny tvaru vlny signálu a problémy s časováním, které ovlivňují komunikaci mezi součástkami a výkon obvodu.

2. Rušení a šum: Nesprávné směrování může vystavit trasy rušení od sousedních komponent nebo externích zdrojů, což může způsobit šum a snížit kvalitu signálu, což vede k chybám v přenosu dat.

3. Snížená spolehlivost: Špatně vedené obvody jsou náchylnější k poruchám, potenciálně se setkávají s neočekávanými poklesy napětí, tepelnými problémy nebo poškozenými spoji, což vede k poruchám zařízení nebo snížení výkonu.

Principy a metody směrování desek plošných spojů

1. Priorita směrování a typy signálů:

Různé typy signálů vyžadují při návrhu desek plošných spojů prioritní zpracování. Kritické signály, jako jsou analogové malé signály, vysokorychlostní signály a hodinové signály, by měly být směrovány jako první. Tyto signály jsou citlivé na šum a rušení, a proto vyžadují speciální vrstvy směrování a minimální plochy smyček. Manuální směrování, stínění a dodržování bezpečných rozestupů jsou účinnými opatřeními k zajištění kvality signálu.

2. Návrh uzemňovacích a silových tras:

Zemnící vodiče by měly být širší než napájecí vodiče, které by zase měly být širší než signálové vodiče. U měděné desky o hmotnosti 28 g (1 unce) obvykle vodič o šířce 1 mm vede proud 1 A. Zemnící vodiče by měly být hustě vedeny a zarovnány rovnoběžně se signálovými vodiči, aby se minimalizovalo rušení a šum a zajistila integrita signálu.

3. Vyhýbání se a izolace ve směrování:

Při návrhu desek plošných spojů je zásadní zabránit míchání signálových stop s napájecími stopami. Signálové stopy by měly být udržovány v dostatečné vzdálenosti od napájecích stop, aby se zabránilo rušení napájecím šumem. Zejména u vysokofrekvenčních signálů by mělo být trasování krátké a přímé, aby se snížilo zpoždění a ztráty při přenosu. Zemnící a napájecí stopy by měly být odděleny, aby se zabránilo vzájemnému rušení, zejména u obvodů s vysokým výkonem a vysokou frekvencí.

4. Směrování oscilátorů a citlivých signálů:

Směrování kolem oscilátorů (krystalů) by se mělo vyhýbat prázdným oblastem, zejména pod oscilátorem, a mělo by se nacházet mimo výkonové části. Tím se zabrání rušení mezi napájecími a hodinovými signály, které by mohlo zkreslit hodinové signály a ovlivnit celkovou stabilitu obvodu. Podobně by mělo být směrování citlivých signálů (jako jsou analogové signály) odděleno od digitálních signálů. Izolace analogového a digitálního uzemnění lze dosáhnout pomocí feritových korálků nebo rezistorů s nulovým odporem, aby se zabránilo rušení signálu.

5. Vyhýbání se ostrým úhlům při frézování:

Ostré úhly a pravoúhlé trasy ve vysokorychlostním směrování signálu mohou způsobit nespojitosti impedance. Pravoúhlé rohy mohou působit jako kapacitní zátěže na trasy a zpomalovat dobu náběhu signálu, zejména ve vysokorychlostních a vysokofrekvenčních aplikacích. Úhlům je třeba se vyhnout, nebo v případě potřeby použít pro ohyby úhly 135°.

6. Směrování diferenciálních párů:

Diferenciální páry používané pro přenos dat vyžadují stejnou délku tras a podobné trasy blízko sebe, aby se snížilo rušení v souhlasném režimu. Diferenciální páry by měly být směrovány odděleně od signálů s jedním koncem, aby se zabránilo křížení nebo překrývání, což může způsobit rušení.

7. Minimalizace oblastí signálních smyček:

Plocha smyčky tvořené signálovými stopami a jejich zpětnými cestami by měla být minimalizována. Menší plocha smyčky snižují potenciál pro vnější záření a rušení z vnějších zdrojů. Zajistěte, aby signálové uzemnění nebylo rozděleno, a v případě potřeby použijte průchodky, aby zemnící smyčka byla co nejmenší.

8. Snake Traces a impedanční přizpůsobení:

Snake trasy se používají k úpravě zpoždění tak, aby splňovaly časové požadavky, ale mohou snížit kvalitu signálu a změnit zpoždění přenosu. Pokud je vyžadováno snake trasování, dodržujte minimální poloměr ohybu a zajistěte, aby rozteč tras byla čtyřnásobkem šířky trasy, aby se snížilo přeslechování. Impedanční přizpůsobení je klíčové ve vysokorychlostních obvodech, aby se minimalizovaly odrazy a rušení signálu a zajistila se integrita signálu.

9. Správný návrh silového a zemního vedení:

Dobrý návrh elektrického vedení je zásadní pro snížení rušení signálu a elektromagnetického rušení. Elektrické vedení by mělo být široké a krátké, aby se snížil odpor a indukčnost a zajistilo se stabilní napájení. Zemnící vedení by měla být blízko signálních vedení a tvořit smyčky, aby se zajistily dobré zpětné cesty a minimalizovaly se oblasti signálních smyček.

10. Analýza simulace a ověření prototypu:

Po dokončení návrhu trasy desek plošných spojů jsou nezbytnými kroky simulační analýza a ověření prototypu. Simulace pomáhá posoudit výkon a stabilitu návrhu trasy, identifikovat potenciální problémy s rušením a provádět včasné úpravy. To výrazně snižuje chyby v návrhu a zlepšuje spolehlivost obvodu.

Směrování desek plošných spojů (PCB) je umění i technická disciplína. Promyšlené směrování zajišťuje optimální výkon obvodu, integritu signálu a dlouhodobou stabilitu systému. Ve SprintPCB, přední továrně na desky plošných spojů , chápeme, že dosažení nejlepších výsledků vyžaduje nejen pokročilé technologie, ale také odborné znalosti v oblasti návrhu i výrobních procesů. Konstruktéři musí zvážit elektrické vlastnosti, mechanickou strukturu a výrobní techniky, aby zajistili efektivní a spolehlivý návrh obvodů. Jako přední výrobce desek plošných spojů se SprintPCB zavázal poskytovat vysoce kvalitní řešení, která splňují nejvyšší standardy výkonu a spolehlivosti.
