Pozlacené brány: Uvolnění magie zlatých prstů na deskách plošných spojů v dnešní technologické krajině

2023-08-08Zpravodaj: SprintPCB

V dnešní vysoce propojené digitální krajině je efektivní komunikace mezi různými elektronickými zařízeními nezbytná pro bezproblémový provoz. Srdcem tohoto technologického pokroku je kritická součástka známá jako zlaté prsty. Tyto pozlacené konektory hrají klíčovou roli v usnadňování komunikace mezi různými deskami plošných spojů, což umožňuje složité fungování počítačových systémů a dalších zařízení. Zlaté prsty jsou specializované pozlacené sloupce umístěné podél okrajů desek plošných spojů (PCB). Tyto konektory slouží jako most mezi sekundárními deskami plošných spojů a hlavní základní deskou počítače nebo jiných digitálních zařízení. Jejich význam pramení z jedinečných vlastností zlata, jako je jeho výjimečná vodivost, díky čemuž je ideálním materiálem pro zajištění spolehlivého přenosu signálu.

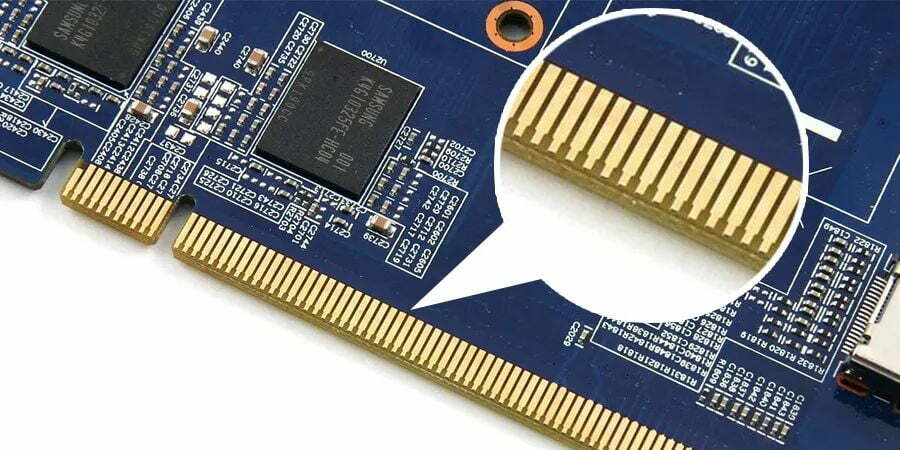

PCB-zlaté-prsty

2 primární typy zlacení pro zlaté prsty na deskách plošných spojů

Pro zlaté prsty na deskách plošných spojů se používají dva hlavní typy zlacení:

Bezproudové niklování imerzním zlatem (ENIG):

Tato metoda zlacení nabízí cenovou efektivitu a pájitelnost. Její tenké a měkké složení (obvykle o tloušťce 2–5 mikronů) ji však činí méně vhodnou pro časté vkládání a vyjímání desek plošných spojů.

Galvanicky pokovené tvrdé zlato:

Tento typ zlacení poskytuje robustnost a odolnost díky silnější vrstvě (obvykle o tloušťce 30 mikronů), což je ideální pro odolnost vůči opotřebení spojenému s opakovaným používáním desek plošných spojů.

Role zlatých prstů

Zlaté prsty umožňují různým deskám plošných spojů výměnu signálů, což zajišťuje efektivní přenos příkazů od uživatelů nebo automatizovaných systémů. Například když je příkaz iniciován na mobilním zařízení, signál prochází několika deskami plošných spojů, než dosáhne svého zamýšleného cíle. Tento složitý proces zahrnuje pečlivé kroky pokovování, aby byl zajištěn bezchybný přenos signálu. Přísné kontrolní a testovací postupy ověřují správné zarovnání a funkčnost zlatých prstů na každé desce plošných spojů. Role zlatých prstů sahá nejen do spotřební elektroniky, ale i do průmyslových odvětví, jako je výroba. Počítačové stroje v továrnách se spoléhají na tyto konektory k řízení široké škály procesů, čímž zvyšují efektivitu a přesnost. Například v automatických montážních linkách nebo v závodech na balení potravin umožňují desky plošných spojů vybavené zlatými prsty bezproblémové provádění příkazů počítačem řízenými stroji.

Zlaté prsty se používají různými způsoby

Propojovací body:

Zlaté prsty usnadňují komunikaci mezi sekundárními deskami plošných spojů a hlavní základní deskou prostřednictvím slotů jako PCI, ISA nebo AGP. Tyto konektory umožňují tok signálů mezi periferními zařízeními, interními kartami a samotným počítačem.

Speciální adaptéry:

Zlaté prsty umožňují zabudování komponent zvyšujících výkon, jako jsou grafické a zvukové karty, do osobních počítačů. Tyto karty, připojené přes zlaté prsty, poskytují vylepšenou funkčnost a lze je v průběhu času upgradovat.

Externí připojení:

Periferní zařízení, jako jsou reproduktory, skenery a monitory, se k základní desce připojují pomocí zlatých kontaktů na plošných spojích, což umožňuje externím zařízením komunikovat s počítačem. Všestrannost a odolnost zlatých kontaktů jim umožňuje odolávat častému používání, což z nich činí základní kámen moderní výpočetní techniky. Jejich strategické umístění a standardizované konstrukční principy zajišťují správnou funkci a kompatibilitu. Použití zlata pro pokovování těchto konektorů je dáno jeho vynikající elektrickou vodivostí a odolností vůči korozi. Pevnost a odolnost zlata proti opotřebení jsou zvýšeny jeho legováním s kovy, jako je nikl nebo kobalt.

Standardy IPC pro výrobu desek plošných spojů (PCB Gold Fingers)

Asociace Connecting Electronics Industries (IPC) stanovila výrobní standardy pro zlaté prsty na deskách plošných spojů (PCB), které zajišťují konzistentní kvalitu a výkon. Dodržování těchto standardů, jako jsou specifické tloušťky pokovování a zkušební protokoly, zaručuje spolehlivý přenos signálu a robustní spojení. Asociace Connecting Electronics Industries (IPC) stanovila výrobní standardy pro zlaté prsty na deskách plošných spojů v roce 2002. Následná vylepšení byla provedena v roce 2012 zavedením normy IPC-4556, následované dalšími aktualizacemi v roce 2015 prostřednictvím normy IPC A-600 a IPC-6010. Tyto poslední jmenované standardy se staly široce přijatými v oblasti výroby desek plošných spojů. Standardy IPC zahrnují následující klíčové aspekty:

Chemické složení:

Pro zvýšení strukturální integrity kontaktů na deskách plošných spojů by optimální zlacení mělo zahrnovat složení kobaltu v rozmezí od 5 do 10 procent.

Tloušťka:

Tloušťka zlacení zlatých prstů musí být trvale v rozmezí 2 až 50 mikropalců. Standardní tloušťky v závislosti na velikosti zahrnují 0,031 palce, 0,062 palce, 0,093 palce a 0,125 palce. Tenčí tloušťky se obvykle používají pro prototypové aplikace, zatímco silnější pokovení je vhodné pro často dotýkané spojovací hrany.

Vizuální vyšetření:

Zlaté prsty jsou podrobeny pečlivé vizuální kontrole pomocí zvětšení. Okraje by měly mít hladký a bezchybný povrch, bez nadměrného pokovení nebo přítomnosti niklu.

Zkouška přilnavosti pásky:

Pro vyhodnocení adhezní síly zlacení ve spojení s kontakty doporučuje IPC test páskou. Ten zahrnuje nanesení proužku pásky podél okrajů kontaktů, následné odstranění pásky a kontrolu, zda neobsahuje zbytky pokovení. Přítomnost zlacení na pásce naznačuje nedostatečnou adhezi mezi pokovením a kontakty. Celý proces zlacení desek plošných spojů upravuje řada dalších norem, což vyžaduje komplexní přezkum pro důkladné pochopení. S pokračujícím technologickým pokrokem se pravidelně zavádějí nové testovací standardy, které proces vylepšují. Je rozumné pravidelně konzultovat s IPC aktualizace a vylepšení těchto norem. Zlacení je v podstatě základní součástí, která posiluje moderní technologie tím, že usnadňuje bezproblémovou komunikaci mezi různými deskami plošných spojů. Jejich dopad sahá od osobních počítačů až po průmyslovou automatizaci a umožňuje sofistikované procesy, které definují náš digitální svět.
