Komplexní proces výroby pevných a flexibilních desek plošných spojů

2024-08-08Zpravodaj: SprintPCB

V oblasti moderní elektroniky se výroba desek plošných spojů Rigid-Flex stala nezbytnou technologií, která nabízí bezkonkurenční všestrannost a spolehlivost. Jako přední výrobce specializující se na výrobu desek plošných spojů Rigid-Flex se společnost SprintPCB zavázala dodávat špičkové produkty, které splňují přísné požadavky dnešních elektronických aplikací. Tento článek se ponoří do složitých procesů spojených s výrobou desek plošných spojů Rigid-Flex a zdůrazní řemeslné zpracování a přesnost, které definují naše produkty.

Pochopení rigid-flexibilních desek plošných spojů

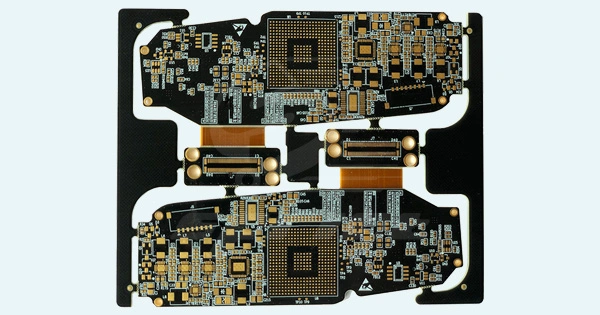

Desky plošných spojů Rigid-Flex kombinují nejlepší vlastnosti pevných a flexibilních desek plošných spojů a poskytují konstruktérům všestranné řešení, které zvyšuje výkon zařízení a zároveň snižuje prostor a hmotnost. Výroba desek plošných spojů Rigid-Flex zahrnuje několik kritických kroků, z nichž každý vyžaduje pečlivou pozornost k detailům a pokročilé technologické procesy. Výroba pevných a flexibilních desek plošných spojů

Výroba pevných a flexibilních desek plošných spojů

Výběr materiálu

Základy výroby pružných desek plošných spojů (PPS) začínají výběrem vysoce kvalitních materiálů. SprintPCB používá špičkové substráty, jako je polyimid pro flexibilní vrstvy a FR4 pro pevné části. Tyto materiály jsou vybírány pro svou vynikající tepelnou stabilitu, mechanickou pevnost a flexibilitu, což zajišťuje, že konečný produkt odolá náročným podmínkám zamýšleného použití.

Vrstvení vrstev

Jedním z unikátních aspektů výroby desek plošných spojů Rigid-Flex je konfigurace vrstveného uspořádání vrstev. Tento proces zahrnuje přesné uspořádání více vrstev tuhých a flexibilních materiálů ve specifickém pořadí. Návrh vrstveného uspořádání je pro výkon desky plošných spojů zásadní, protože musí vyvážit flexibilitu a tuhost a zároveň zachovat elektrickou integritu. Inženýři společnosti SprintPCB používají sofistikovaný software k optimalizaci vrstveného uspořádání a zajišťují, aby každá vrstva byla správně zarovnána a spojena.

Fotolitografie a leptání

Jakmile je definováno vrstvení vrstev, dalším krokem při výrobě pružných desek plošných spojů (Rigid-Flex) je fotolitografie. Tento proces zahrnuje potažení desky plošných spojů fotocitlivým materiálem a její vystavení ultrafialovému světlu přes masku, která definuje vzor obvodu. Exponované oblasti se poté vyvolají a zanechají po sobě přesný vzor, který se leptáním vytvoří vodivé stopy. Tento krok vyžaduje extrémní přesnost, aby se zajistilo, že stopy budou přesně vytvořeny a bez vad.

Vrtání a pokovování

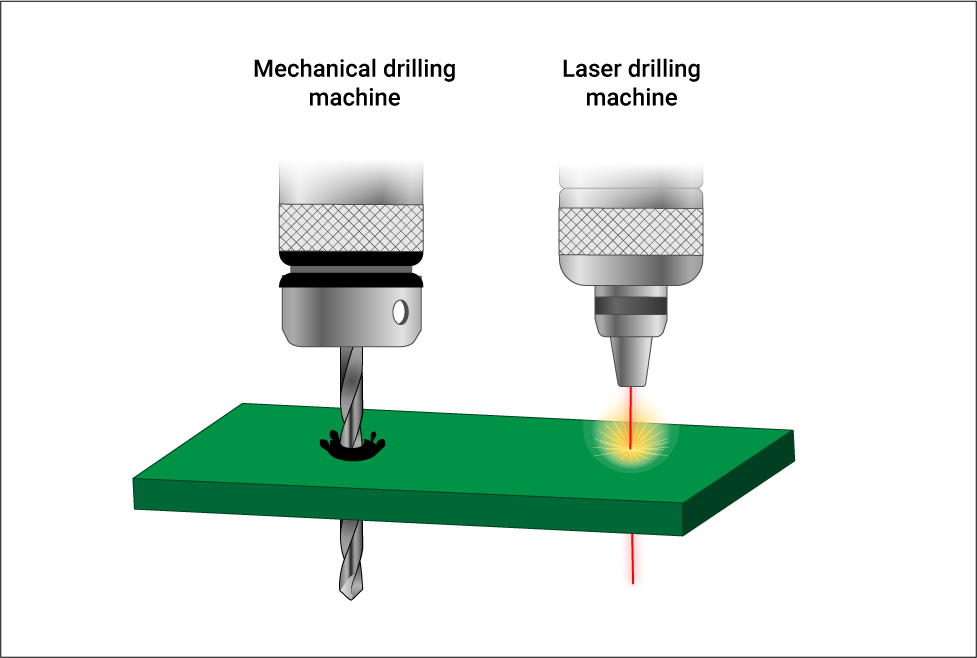

Vrtání je dalším kritickým krokem při výrobě pružných desek plošných spojů (PCB). Pro propojení různých vrstev PCB se vyvrtávají mikrootvory a průchozí otvory. SprintPCB využívá pokročilou technologii laserového vrtání k vytvoření přesných a čistých otvorů. Po vyvrtání jsou otvory pokoveny mědí, aby se mezi vrstvami vytvořilo spolehlivé elektrické spojení. Proces pokovování zahrnuje elektrochemické nanášení, které zajišťuje rovnoměrné pokrytí a vynikající přilnavost.

Laminace a lepení

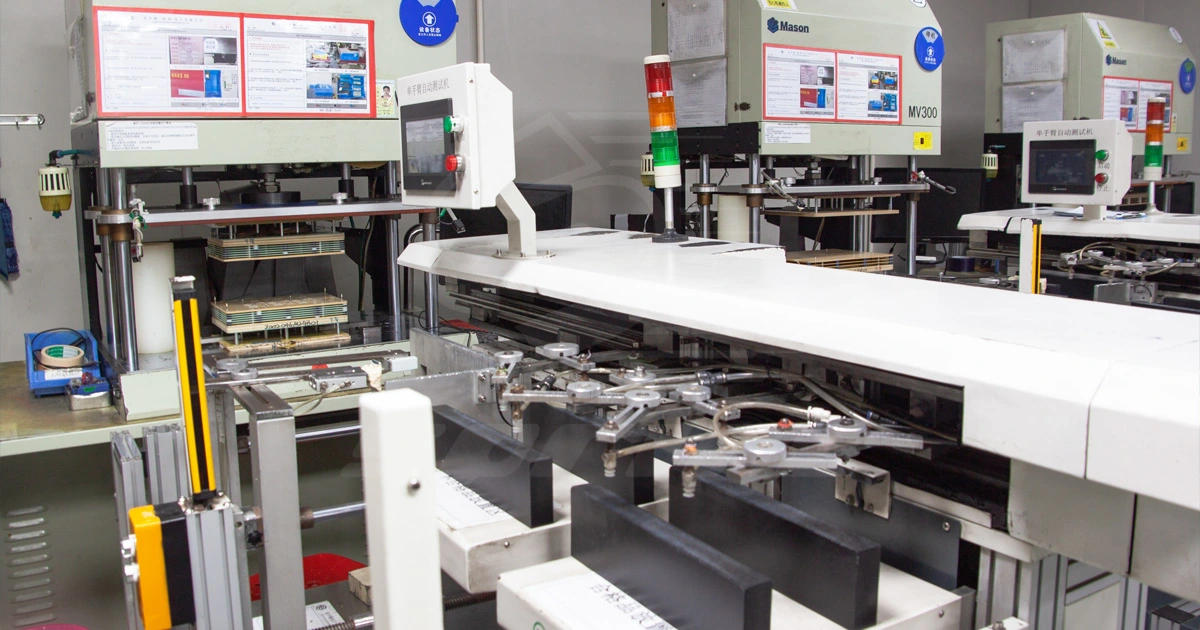

Proces laminace při výrobě pružných desek plošných spojů (Pevné plošné spoje) zahrnuje spojování vrstev za vysokého tlaku a teploty. Tento krok je klíčový pro vytvoření pevné a odolné struktury, která odolá mechanickému namáhání. Pružné a pevné části jsou pečlivě zarovnány a spojeny, aby byla zajištěna bezproblémová integrace. Společnost SprintPCB využívá nejmodernější laminovací zařízení k dosažení konzistentních a vysoce kvalitních výsledků.

Povrchová úprava a montáž

Poslední kroky při výrobě pružných desek plošných spojů (PPS) zahrnují nanesení povrchové úpravy a montáž součástek. Povrchové úpravy, jako je ENIG (bezproudové niklování, ponořování do zlata) nebo HASL (vyrovnávání horkovzdušným pájením), se nanášejí k ochraně měděných vodičů a zajištění spolehlivého pájecího povrchu. Desky plošných spojů se poté sestavují s elektronickými součástkami pomocí automatizovaných osazovacích strojů a procesů pájení reflow, aby byla zajištěna přesnost a spolehlivost.

Zajištění kvality

Ve společnosti SprintPCB je zajištění kvality při výrobě desek plošných spojů Rigid-Flex prvořadé. Každá deska plošných spojů prochází přísným testováním, včetně elektrických zkoušek, tepelných cyklů a mechanických zátěžových zkoušek, abychom zajistili, že splňuje nejvyšší standardy výkonu a spolehlivosti. Náš závazek ke kvalitě se odráží v naší certifikaci ISO a našem úsilí o neustálé zlepšování. Výroba desek plošných spojů Rigid-Flex je složitý a přesný proces, který vyžaduje odborné znalosti a pokročilé technologie. Společnost SprintPCB je hrdá na to, že je v tomto oboru v popředí a dodává vysoce kvalitní desky plošných spojů Rigid-Flex, které splňují vyvíjející se potřeby elektronického průmyslu. Náš závazek k dokonalosti zajišťuje, že naši zákazníci dostávají produkty, které spolehlivě fungují i v těch nejnáročnějších aplikacích.
