Pevné a flexibilní desky plošných spojů: materiály, DFM a dopady na náklady

Flexibilní a tuhé desky plošných spojů ( PCB) nabízejí oproti tuhým deskám plošných spojů řadu výhod, včetně flexibility, lehkých materiálů a odolnosti. Flexibilní a tuhé desky plošných spojů se mohou ohýbat a kroutit, což je činí ideálními pro malé a lehké elektronické výrobky, které vyžadují optimalizaci prostoru a hmotnosti. Tyto typy desek plošných spojů jsou však obecně dražší než tuhé desky plošných spojů. Pro snížení nákladů existuje několik strategií, které můžete použít. Nejprve je důležité porozumět základům tuhých, flexibilních a tuhých a flexibilních materiálů pro desky plošných spojů a s nimi spojeným nákladům. Kromě toho existují důležité aspekty návrhu pro výrobu (DFM), které mohou ovlivnit náklady na desky plošných spojů. Zohledněním těchto faktorů můžete navrhnout cenově efektivní flexibilní a tuhé a flexibilní desky plošných spojů bez obětování výkonu nebo spolehlivosti.

Co jsou flexibilní a pevně-flexibilní desky plošných spojů?

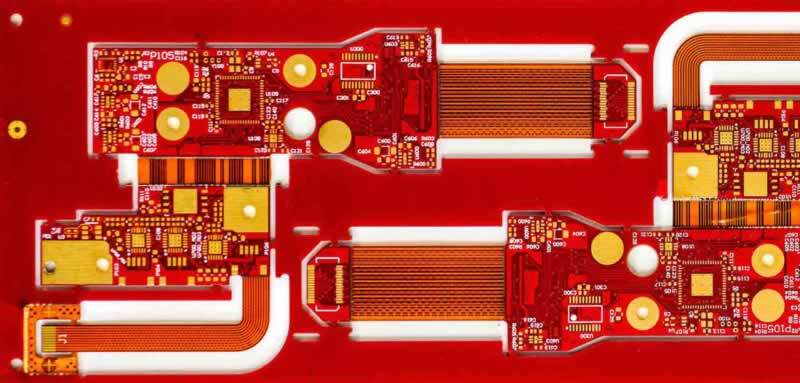

Flexibilní desky plošných spojů (DPS), známé také jako flexibilní obvody, se vyrábějí laminováním vrstvy průhledné polyesterové fólie, například polyamidu, na tenký měděný plech, který se poté vyleptá, aby se zachoval specifický vzor DPS. Tyto obvody lze plně ohnout do specifického tvaru. Pevné a flexibilní DPS kombinují pevné materiály DPS s flexibilními obvody, což poskytuje výhody obou. I když jsou flexibilní a pevně flexibilní DPS obecně dražší než pevné DPS, mohou pomoci snížit náklady i jinými způsoby. Tyto desky vyžadují méně materiálu a nabízejí rychlejší montáž a také řadu výhod flexibility designu.

Nákladové faktory pro tuhé a flexibilní desky plošných spojů

Náklady na výrobu desky plošných spojů (PCB) mohou být silně ovlivněny počtem potřebných výrobních kroků a použitými materiály. Proto je důležité pochopit, odkud pocházejí největší náklady, abyste mohli navrhnout ekonomičtější desku, která stále splňuje vaše požadavky na výkon a náklady. Optimalizací návrhu a zohledněním faktorů, jako je počet vrstev, velikost desky a složitost obvodů, můžete pomoci snížit výrobní náklady bez kompromisů v oblasti kvality nebo funkčnosti. Kromě toho může výběr cenově dostupných materiálů a nalezení renomovaného výrobce desek plošných spojů, který může nabídnout konkurenceschopné ceny, také pomoci snížit celkové výrobní náklady.

Nejméně vlivný

Abyste udrželi nízké náklady na výrobu desek plošných spojů, existují faktory, které mají na cenu vaší desky plošných spojů jen malý vliv. Patří mezi ně:

1. Frézování: Složitější frézování zvýší výrobní náklady, protože vyžaduje větší přesnost.
2. Tloušťka panelu: Volba tenčích, běžnějších velikostí panelů vám obecně ušetří peníze.
3. Zaplnění průchodů: Úplné vyplnění průchodů pryskyřicí nebo pájecí maskou vyžaduje ve výrobním procesu další krok. Pokud se podaří omezit počet případů zaplnění průchodů, můžete ušetřit náklady.
4. Odlehčení tahu: Omezení potřeby odlehčení tahu a souvisejících materiálů vám může pomoci ušetřit peníze.
5. Lepidlo: Desky plošných spojů mohou k připevnění výztuhy k desce použít lepicí nebo nelepicí jádra. Nejdostupnější lepicí materiál se bude lišit v závislosti na použité výztuze, ale nelepicí materiály jsou celkově dražší variantou.

Vlivnější

Abyste zachovali strukturu a udrželi nízké náklady, je třeba u vaší flexibilní nebo tuhé flexibilní desky plošných spojů zvážit několik faktorů:

• Poměr stran: Větší poměr stran mezi tloušťkou desky plošných spojů a průměrem vyvrtaného otvoru může zvýšit náklady na pokovování vnitřku otvorů. Zachování větší velikosti vyvrtaných otvorů nebo zmenšení velikosti desky plošných spojů může pomoci najít dobrý poměr pro pokovování.
• Počet a velikost vyvrtaných otvorů: Nadměrný počet vyvrtaných otvorů nebo menší otvory vyžadují dodatečnou práci a přesnost, což může zvýšit cenu desky plošných spojů.
• Velikost tras a prostoru: Malé trasy/mezery mohou zvýšit složitost a cenu desky plošných spojů.
• Výztuhy: Použití výztuh nebo zpevňovačů může zvýšit náklady kvůli dodatečným požadavkům na materiál. Volba materiálu FR4 může být cenově výhodnější variantou než polyimid, hliník nebo nerezová ocel.
• Knoflíkové nebo selektivní pokovování: Jakýkoli druh knoflíkového nebo selektivního pokovování zvýší cenu desky plošných spojů kvůli její složitosti.
• Řízená impedance: Volba řízené impedance může zvýšit náklady kvůli dodatečným kontrolám a kupónům, které vyžadují více práce a materiálu.
• Prstencové kroužky: Výběr vhodné velikosti prstencových kroužků pro vytvoření spolehlivého spojení s průchodkou může pomoci vyhnout se placení vyšších nákladů za nadměrně velké kroužky.

Nejvlivnější

Konečně, následující faktory významně ovlivňují cenu vaší desky plošných spojů:

1. Pokročilé technologie: Volba pokročilých technologií pro vaši desku plošných spojů zvýší náklady.
2. Zapuštěné průchody: Začlenění zapuštěných průchodů vyžaduje více vrtání, pokovování a laminování, což může zvýšit náklady. Navíc mohou vyžadovat dražší materiály.
3. Vysoký počet vrstev: Vyšší počet vrstev na vaší flexibilní desce plošných spojů zvýší náklady kvůli zvýšené složitosti laminace, která vyžaduje více času, materiálů a odborných znalostí.
4. Využití panelu: Nejdůležitějším faktorem ovlivňujícím náklady je využití panelu, protože výrobci obvykle účtují cenu za panel. Maximalizace počtu komponent na panel může pomoci snížit náklady.
5. Selektivní pokovování: Proces selektivního pokovování je časově náročný a vede k plýtvání materiálem, což může zvýšit cenu vaší desky plošných spojů.
6. Dvojí povrchová úprava: Použití více povrchových úprav zvyšuje složitost procesu a může zvýšit cenu vaší desky plošných spojů.

Kompromisy v ceně pro flexibilní a tuhé flexibilní desky plošných spojů

Předchozí faktory, které jsme diskutovali, jsou důležité pro zvyšování nákladů na návrh desek plošných spojů, ale je důležité zvážit kompromisy, které s sebou nese levnější návrh. Při zvažování cenové dostupnosti návrhu vaší desky plošných spojů byste měli mít na paměti následující faktory: Umístění výrobního panelu: Je nezbytné zvážit, jak se vaše desky plošných spojů integrují do výrobního panelu. Správné umístění může pomoci maximalizovat využití materiálu a minimalizovat odpad. Přilnavost a spolehlivost: Ačkoli jsou desky s lepidlem obecně levnější, přidání akrylové pryskyřice do propojovacího prvku může ovlivnit spolehlivost desky, zejména v prostředí s vysokými teplotami nebo vysokým zatížením. Šířka a rozteč čar: Před přidáním dalších vrstev zvažte, zda můžete zmenšit šířku a rozteč drah. To vám umožní sbalit více čar do jedné vrstvy a minimalizovat tak cenu. Zvažte však, jak tyto změny mohou ovlivnit konečný produkt a zda mohou negativně ovlivnit výkon. Celkově lze snížení nákladů na váš flexibilní nebo tuho-flexibilní návrh desek plošných spojů dosáhnout minimalizací vrstev, snížením tloušťky materiálu a pečlivým výběrem materiálů. Je však důležité zvážit kompromisy a potenciální dopady na výkon a spolehlivost konečného produktu.

Zjistěte více o flexibilních a tuhých flexibilních deskách plošných spojů

Flexibilní a tuhé desky plošných spojů (DPS) nabízejí jedinečné možnosti designu, které mohou být přínosem pro mnoho projektů. Zvážením faktorů, které zvyšují jejich náklady, a provedením konstrukčních voleb, které upřednostňují efektivitu a spolehlivost, můžete vytvářet vysoce kvalitní DPS a zároveň udržovat nízké náklady. Máte-li jakékoli dotazy ohledně navrhování flexibilních nebo tuhých DPS, tým Sprintpcb vám může pomoci. Jako společnost s certifikací ISO 9001 nabízíme řadu vysoce kvalitních holých DPS, včetně flexibilních a tuhých DPS. Prozkoumejte naši nabídku ještě dnes a dozvíte se více o tom, jak můžeme podpořit váš projekt.
