Zkušený výrobce 10vrstvých desek plošných spojů SprintPCB, průvodce návrhem, výhodami a aplikacemi
2024-10-08Zpravodaj: SprintPCB
S vývojem elektronických zařízení neustále roste poptávka po kompaktnějších a sofistikovanějších deskách plošných spojů. Vícevrstvé desky plošných spojů, zejména desetivrstvé, se stávají nezbytnými pro vysoce výkonné a kompaktní aplikace v různých odvětvích, od telekomunikací až po automobilový průmysl. SprintPCB, přední výrobce desetivrstvých desek plošných spojů , poskytuje spolehlivá a vysoce kvalitní řešení pro výrobu desek plošných spojů přizpůsobená potřebám složitých elektronických systémů. V tomto článku vysvětlíme, co je desetivrstvá deska plošných spojů, klíčové konstrukční aspekty, výhody desetivrstvých desek plošných spojů, jejich aplikace a proč je SprintPCB vaším oblíbeným výrobcem vícevrstvých desek plošných spojů.
Co je to 10vrstvá deska plošných spojů?
Desetivrstvá deska plošných spojů (PCB) je vícevrstvá deska plošných spojů, která se skládá z deseti vodivých vrstev oddělených izolačními materiály (dielektriky). Vrstvy zahrnují signálové vrstvy, napájecí roviny a zemnící roviny, které jsou propojeny propojovacími otvory (vertikálními propojeními). Tato konfigurace umožňuje desce plošných spojů zvládat složité obvody, vysokorychlostní signály a vylepšený rozvod energie při zachování kompaktního designu. Soustava desetivrstvých desek plošných spojů obvykle zahrnuje následující komponenty: Signálové vrstvy: Kudy jsou vedeny elektrické vodiče. Napájecí roviny: Zodpovídají za rozvod energie po desce. Zemnící roviny: Zajišťují stabilní referenční napětí obvodu a snižují elektromagnetické rušení (EMI).
Klíčové aspekty návrhu pro 10vrstvé desky plošných spojů
Návrh 10vrstvé desky plošných spojů vyžaduje pečlivé plánování a pozornost k detailům, aby byl zajištěn optimální výkon. Jako profesionální výrobce 10vrstvých desek plošných spojů společnost SprintPCB zajišťuje, aby náš výrobní proces splňoval všechny klíčové konstrukční požadavky. Níže uvádíme několik důležitých konstrukčních aspektů:
Konfigurace vrstvení vrstev
Volba správného uspořádání vrstev je klíčová pro dosažení požadovaného elektrického výkonu. Konfigurace signálových, napájecích a zemnících rovin ovlivňuje integritu signálu, stínění EMI a celkový výkon desky. U typického 10vrstvého uspořádání desek plošných spojů je běžné umístit signálové vrstvy mezi napájecí a zemnící roviny, aby se minimalizoval šum a rušení.
Prostřednictvím výběru

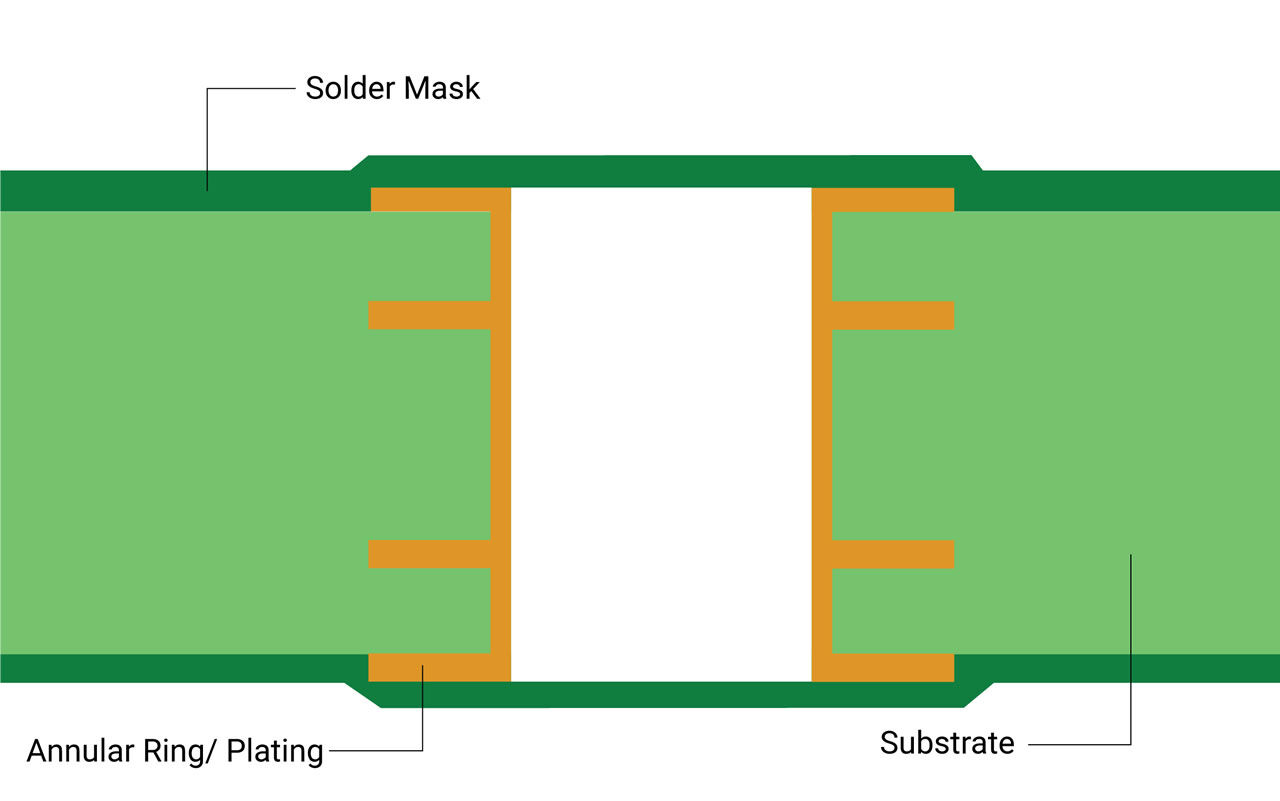

Propojovací otvory hrají zásadní roli při propojování různých vrstev na desce plošných spojů. V desetivrstvé desce plošných spojů může použití slepých, zapuštěných a průchozích propojovacích otvorů optimalizovat návrh na základě požadavků aplikace. Slepé propojovací otvory spojují vnější vrstvy s vnitřními vrstvami, aniž by procházely celou deskou, zatímco zapuštěné propojovací otvory spojují pouze vnitřní vrstvy.
Integrita signálu a kontrola elektromagnetického rušení
Integrita signálu je jedním z nejdůležitějších aspektů návrhu 10vrstvé desky plošných spojů, zejména ve vysokorychlostních aplikacích. Konstruktéři musí minimalizovat délku signálové cesty, vést diferenciální páry těsně a používat správné řízení impedance. Pro kontrolu elektromagnetického rušení je důležité udržovat konzistentní zemnící roviny a vyhnout se křížení signálových cest přes rozdělené roviny.
Napájení a uzemnění
Správné napájení a uzemnění jsou zásadní pro stabilitu obvodu. Vyhrazené napájecí desky se používají k distribuci napájení mezi různé komponenty, zatímco pevné zemnící desky zajišťují minimální pokles napětí a potlačení elektromagnetického rušení. SprintPCB zajišťuje optimální distribuci napájení pečlivou správou těchto desek během výroby.
Výhody 10vrstvých desek plošných spojů
10vrstvé desky plošných spojů (PCB) nabízejí oproti deskám s nižšími vrstvami několik výhod, díky čemuž jsou ideální pro aplikace, kde je nezbytný výkon, spolehlivost a prostor. Jako důvěryhodný výrobce 10vrstvých desek plošných spojů nabízí SprintPCB v našem výrobním procesu následující výhody:
Vyšší hustota obvodů
Desetivrstvá deska plošných spojů (PCB) dokáže na menší ploše osadit více součástek a obvodů. To je obzvláště výhodné pro moderní zařízení, která vyžadují kompaktní provedení bez kompromisů ve výkonu.
Vylepšená integrita signálu
Díky většímu počtu vrstev dostupných pro směrování lze lépe spravovat trasy signálu, což snižuje přeslechy a zajišťuje zachování integrity signálu ve vysokofrekvenčních aplikacích. To je nezbytné pro aplikace, které vyžadují přesný přenos dat, jako například v telekomunikacích nebo výpočetní technice.
Lepší tepelná regulace
Vícevrstvé desky plošných spojů, včetně desetivrstvých, poskytují lepší odvod tepla ve srovnání s jedno- nebo dvouvrstvými deskami. Další vrstvy umožňují rovnoměrnější rozložení tepla, čímž zabraňují vzniku horkých míst a prodlužují životnost součástek.
Zvýšený přísun energie
Vyhrazené napájecí a zemnící plochy zajišťují efektivní dodávku energie ke všem komponentům, snižují kolísání výkonu a zajišťují stabilitu obvodu.
Aplikace 10vrstvých desek plošných spojů
Vzhledem ke své složitosti a všestrannosti se 10vrstvé desky plošných spojů široce používají v různých průmyslových odvětvích. Mezi běžné aplikace patří:
Telekomunikace
V telekomunikačních systémech, kde je vysokorychlostní přenos dat kritický, zajišťují 10vrstvé desky plošných spojů nezbytnou integritu signálu a kontrolu EMI pro podporu vysokofrekvenčních aplikací.
Letectví a obrana
Letecký a obranný sektor se spoléhají na 10vrstvé desky plošných spojů (PCB) pro jejich vysokou spolehlivost a schopnost zvládat složité obvody v uzavřených prostorech. Tyto desky plošných spojů se často používají v radarových systémech, navigačních zařízeních a komunikačních zařízeních.
Automobilová elektronika
Vzhledem k tomu, že se vozidla stávají chytřejšími díky pokročilým asistenčním systémům řidiče (ADAS) a technologiím pro elektromobily (EV), používají se pro správu sofistikované elektroniky, která tyto systémy napájí, desetivrstvé desky plošných spojů.
Spotřební elektronika
Od chytrých telefonů až po herní konzole jsou desetivrstvé desky plošných spojů nezbytné pro výrobu kompaktních a vysoce výkonných zařízení. Schopnost začlenit více funkcí do menšího provedení je klíčem k uspokojení poptávky spotřebitelů po tenčích a lehčích zařízeních.
Proč si jako výrobce 10vrstvých desek plošných spojů vybrat SprintPCB?
SprintPCB je profesionální výrobce 10vrstvých desek plošných spojů s dlouholetými zkušenostmi s výrobou vysoce kvalitních vícevrstvých desek plošných spojů pro širokou škálu průmyslových odvětví. Zde je důvod, proč byste si měli vybrat právě nás:
Přesná výroba
Společnost SprintPCB používá pokročilé vybavení a techniky, aby zajistila, že každá desetivrstvá deska plošných spojů je vyrobena podle nejvyšších standardů kvality. Naše přísná opatření kontroly kvality zaručují, že každá deska funguje spolehlivě.
Přizpůsobení
Nabízíme důkladné služby kontroly návrhů a úzce spolupracujeme s našimi klienty, abychom zajistili přesnou realizaci jejich návrhů. Naše výrobní zkušenosti nám umožňují řešit sofistikované projekty a vyrábět desky plošných spojů přesně na míru vašim potřebám.
Rychlé vyřízení
Chápeme důležitost dodržování termínů. SprintPCB nabízí rychlé a efektivní výrobní procesy bez kompromisů v kvalitě, což zajišťuje včasné dodání vašich 10vrstvých desek plošných spojů.
Cenově efektivní řešení
Jako přední výrobce 10vrstvých desek plošných spojů nabízí SprintPCB konkurenceschopné ceny bez kompromisů v kvalitě našich produktů. Naše efektivní výrobní procesy nám umožňují poskytovat cenově dostupná řešení, která splňují váš rozpočet.
