Aplikace, výhody a nevýhody imerzního cínování ve výrobě elektroniky

2023-08-16Zpravodaj: SprintPCB

V oblasti výroby elektroniky je technologie pájení jedním z klíčových kroků při spojování elektronických součástek. Technologie imerzního cínu, jakožto důležitá metoda povrchové úpravy, se široce používá při výrobě desek plošných spojů (PCB). Imerzní cínování zahrnuje nahrazení mědi (Cu) cínem (Sn) na povrchu pájecích plošek, což vede k usazování kovové sloučeniny mědi a cínu (CuSn) na povrchu. Tento článek se bude zabývat výhodami, nevýhodami a aplikacemi technologie imerzního cínu v elektronické výrobě.

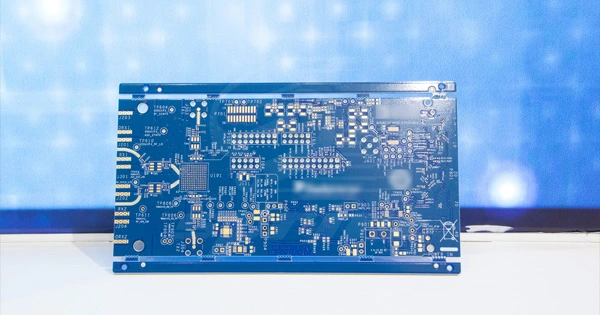

Co je imerzní cín?

Imerzní cínová úprava je technika povrchové úpravy široce používaná v elektronické výrobě. Zahrnuje nahrazení mědi (Cu) cínem (Sn) na povrchu pájecích plošek desek plošných spojů (PCB), což vede k nanesení kovové sloučeniny mědi a cínu (CuSn) na povrch. Proces imerzního cínu nejen zajišťuje dobrou pájitelnost, ale také vytváří hladký povlak na povrchu pájecí plošky, což splňuje požadavky moderní elektronické výroby na vysoce přesnou montáž součástek.

Výhody imerzního cínu

Široké využití procesu imerzního cínu v elektronické výrobě je dáno jeho vynikající pájitelností, plochým povrchem, všestranností a šetrností k životnímu prostředí, mimo jiné výhodami.

Vynikající pájitelnost

Proces imerzního cínu vyniká v elektronické výrobě díky své vynikající pájitelnosti. Když je třeba spojovat elektronické součástky, je proces pájení klíčový. Proces imerzního cínu zajišťuje stabilitu pájecího procesu vytvořením tenké vrstvy kovové směsi mědi a cínu na povrchu pájecích plošek. Tato vrstva kovové směsi má vynikající pájecí vlastnosti, rychle se taví a vytváří robustní pájené spoje s ostatními kovovými povrchy. To zajišťuje spolehlivé spojení mezi elektronickými součástkami, čímž se zvyšuje výkon produktu a dlouhodobá spolehlivost.

Vynikající rovinnost povrchu

Proces imerzního cínu může vytvořit na pájecích ploškách povrch podobný procesu bezproudového niklování a ponořování do zlata (ENIG). V procesu montáže elektronických součástek je plochý povrch pájecí plošky klíčový pro správné umístění součástek. Tato rovinnost nejen pomáhá zajistit přesné umístění součástek, ale také pomáhá snižovat koncentraci napětí, čímž se zvyšuje stabilita pájených spojů a celkový výkon produktu.

Není potřeba kovová bariérová vrstva

Proces imerzního cínu nevyžaduje nanášení kovové bariérové vrstvy před pájením. Ve srovnání s některými jinými metodami pájení, jako je například proces horkovzdušného pájení s vyrovnáváním (HASL), imerzní cínu nevyžaduje přidávání dalších kovových materiálů, čímž se snižují náklady a zjednodušuje výrobní proces.

Vhodné pro miniaturizované součástky

V moderní elektronické výrobě se elektronické součástky stále více miniaturizují. Jednou z výhod procesu imerzního cínu je jeho vhodnost pro spojování miniaturních součástek, které mohou mít jemnější uspořádání pinů a menší velikosti pájecích plošek. Proces imerzního cínu dokáže vytvořit jednotnou vrstvu kovové sloučeniny na drobných pájecích ploškách, což zajišťuje spolehlivé spojení pro malé součástky.

Šetrnost k životnímu prostředí

Ve srovnání s některými metodami povrchové úpravy, které zahrnují škodlivé látky, jako je zlacení, je proces imerzního cínu obecně šetrnější k životnímu prostředí. Nevytváří škodlivé odpadní vody ani výfukové plyny, čímž snižuje svůj dopad na životní prostředí.

Nevýhody imerzního cínu

Navzdory dobré pájitelnosti a rovinnosti povrchu má proces imerzního cínu nevýhody, které je třeba v praktických aplikacích pečlivě zvážit, včetně krátké doby skladování, tvorby cínových vousů a problémů souvisejících se spolehlivostí pájení.

Krátká doba skladování

Významnou nevýhodou procesu imerzního cínování je, že cínování na povrchu pájecích plošek je náchylné k oxidaci, což vede k omezení doby skladování. Oxidace může vést k tvorbě vrstev oxidu cínu, což může snížit pájitelnost spojů. Tento efekt je zvláště výrazný v prostředí s vysokými teplotami a vysokou vlhkostí, kde oxidace probíhá zrychleným tempem, což dále zhoršuje krátkou dobu skladování. Dlouhodobé skladování může vést ke snížení kvality pájeného spoje, a tím ovlivnit spolehlivost pájení.

Tvorba cínových vousů

Během procesu pájení ponořením do cínu často dochází k jevu známému jako tvorba cínových vousů, kdy na povrchu pájecích plošek rostou drobná cínová vlákna. Tato cínová vousy se mohou v provozním prostředí uvolnit, což vede ke zkratům nebo jiným poruchám mezi elektronickými součástkami. Vznik cínových vousů je výsledkem interakce mezi cínem a mědí na povrchu pájecí plošky, která se může za určitých specifických podmínek projevit výrazněji, a tím ovlivnit stabilitu pájeného spoje.

Problémy se spolehlivostí pájení

Klíčovým problémem při pájení ponorem do cínu je migrace cínu, kdy se cín na povrchu pájecích plošek může pohybovat v důsledku účinků proudu nebo teploty. To může vést ke změnám tvaru a spojení pájených spojů, což následně ovlivňuje elektrické spojení mezi součástkami. Migrace cínu může vést k problémům, jako jsou zlomení pájených spojů, zkraty a další, a tím snižuje spolehlivost výrobku. Tento jev je obzvláště výrazný v prostředí s vysokými teplotami a vlhkostí, což vyžaduje zvláštní pozornost a kontrolu.

Aplikace imerzního cínu

Proces imerzního cínu hraje klíčovou roli v různých aplikačních oblastech elektronické výroby. Od výroby desek plošných spojů přes technologii povrchové montáže až po vícevrstvé propojení desek plošných spojů a výrobu komunikačních zařízení poskytuje proces imerzního cínu zásadní řešení pro spolehlivost a výkon elektronických výrobků. Díky neustálému technologickému pokroku je proces imerzního cínu připraven i nadále hrát významnou roli v elektronické výrobě a nabízet trvale spolehlivá řešení pro širokou škálu aplikačních oblastí.

Výroba desek plošných spojů (PCB)

Proces imerzního cínu je běžnou metodou povrchové úpravy při výrobě desek plošných spojů. Široce se používá k ošetření pájecích plošek, aby se zajistilo spolehlivé spojení elektronických součástek. Povlak imerzního cínu na pájecích ploškách poskytuje vynikající pájitelnost, což umožňuje rovnoměrné rozložení pájky a vytváření robustních pájených spojů na povrchu součástek. To je klíčové v různých elektronických zařízeních, včetně mimo jiné komunikačních zařízení, počítačů, spotřební elektroniky a průmyslových řídicích systémů.

Technologie povrchové montáže

Proces imerzního cínu hraje také významnou roli v technologii povrchové montáže. Používá se pro spojování různých povrchově montovaných součástek, jako jsou čipy, rezistory, kondenzátory, diody a konektory. Vytvořením povlaku imerzního cínu na pinech těchto součástek lze dosáhnout spolehlivých pájených spojů, které tyto součástky bezpečně připevní k desce plošných spojů.

Propojení vícevrstvých desek plošných spojů

Proces imerzního cínu se také běžně používá pro propojení více vrstev desek plošných spojů pomocí technologie pokovování průchozími otvory (PTH). Aplikací imerzního cínu uvnitř průchozích otvorů se zajišťuje přenos signálů a energie mezi různými vrstvami, což umožňuje efektivní propojení ve složitých deskách plošných spojů.

Komunikační zařízení

Díky robustním pájeným spojům a vynikající pájitelnosti, kterou poskytuje proces imerzního cínu, nachází tento proces široké uplatnění při výrobě komunikačních zařízení. Patří sem mobilní telefony, síťové routery, základnové stanice, satelitní komunikační zařízení a další.

Spotřební elektronika

Proces imerzního cínu hraje také klíčovou roli ve výrobě spotřební elektroniky, jako jsou mimo jiné ploché televizory, audio zařízení, domácí spotřebiče a herní konzole. Výroba těchto produktů vyžaduje vysoce kvalitní spoje, aby byl zajištěn výkon a stabilita. Proces imerzního cínu, jako důležitá metoda povrchové úpravy, hraje významnou roli ve výrobě elektroniky. Navzdory vynikající pájitelnosti a rovinnosti povrchu je stále třeba zvážit problémy, jako je krátká doba skladování, tvorba cínových vousů a spolehlivost pájení. Při aplikaci procesu imerzního cínu musí výrobci pečlivě zvážit jeho výhody a nevýhody a přijmout vhodná opatření k zajištění kvality pájení a spolehlivosti produktu. S neustálým pokrokem v elektronických technologiích se očekává, že proces imerzního cínu se dále zlepší a poskytne elektronickému průmyslu ještě spolehlivější řešení pro připojení.
