Proč je ve vašem bezdrátovém komunikačním systému potřeba RF PCB?

V dnešní společnosti jsou bezdrátové komunikační systémy všudypřítomné. Od mobilních telefonů po satelitní komunikaci, od bezdrátových lokálních sítí po radarové systémy, bezdrátová komunikace se stala nedílnou součástí našeho každodenního života a komerčních aktivit. V těchto bezdrátových komunikačních systémech hrají klíčovou roli rádiofrekvenční desky plošných spojů (RF PCB) . Co tedy přesně je RF PCB? A proč váš bezdrátový komunikační systém RF PCB potřebuje?

Co přesně je RF deska plošných spojů ?

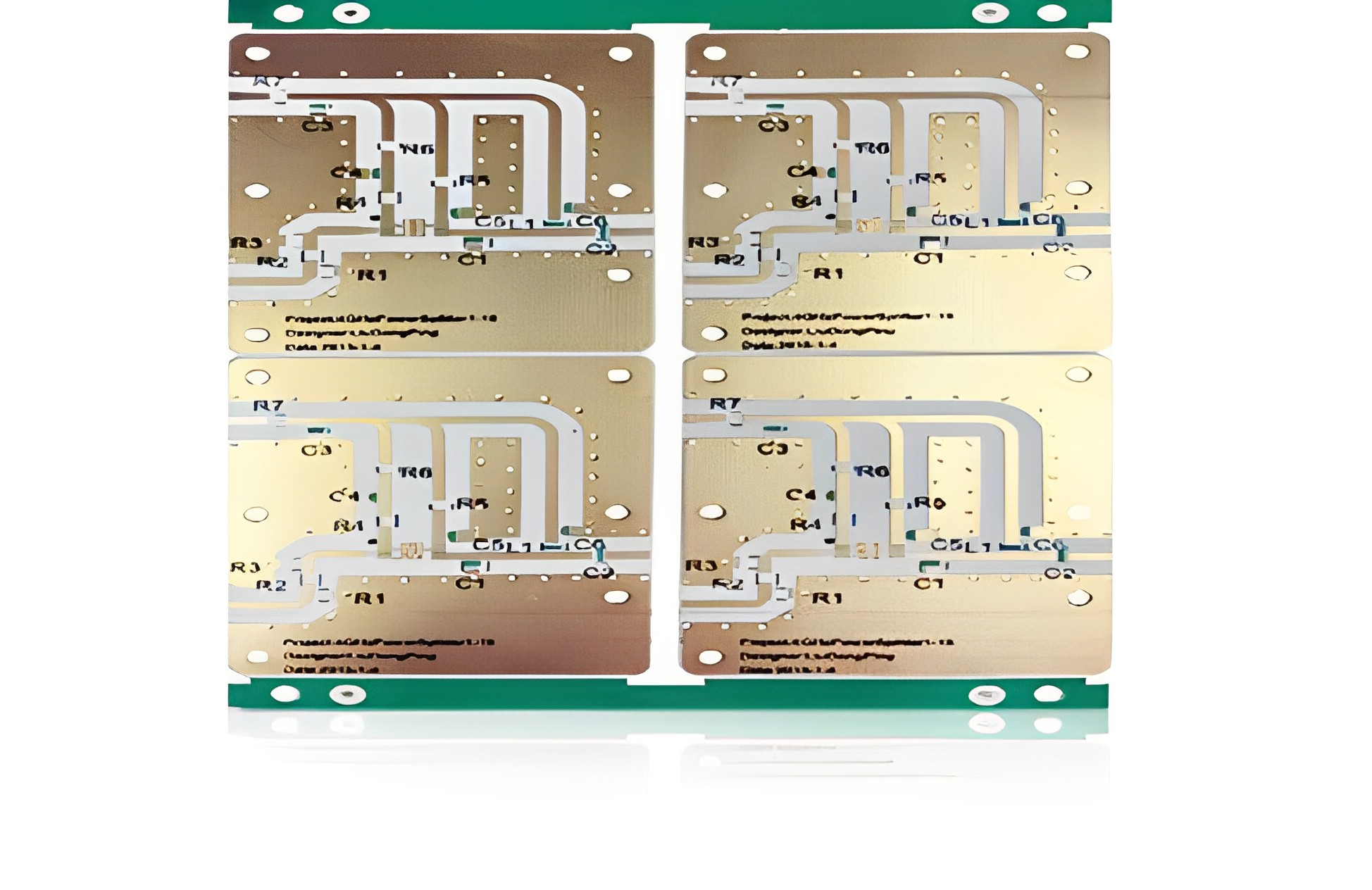

Nejprve si vysvětlíme definici desky plošných spojů pro rádiové frekvence (RF PCB). RF PCB je speciálně navržená a vyrobená deska plošných spojů používaná pro přenos telekomunikačních signálů v rámci rádiového frekvenčního spektra. RF obvody označují obvody, které pracují v rámci rádiového frekvenčního spektra a používají se v aplikacích, jako je bezdrátová komunikace, radar, bezdrátové senzorové sítě, satelitní komunikace a další. Tyto frekvence se obvykle pohybují od kilohertzů do gigahertzů. RF obvody hrají klíčovou roli v aplikacích, jako jsou bezdrátové komunikační systémy, radar, satelitní komunikace, rozhlasové vysílání a bezdrátové senzorové sítě. Ve srovnání s běžnými deskami plošných spojů vyžadují RF PCB vyšší integritu signálu, nižší ztráty signálu, dobré impedanční přizpůsobení a snížené rušení.

Návrh a výroba desek plošných spojů pro rádiové sítě vyžaduje speciální techniky a materiály, aby splňovaly požadavky na přenos vysokofrekvenčního signálu. Ve srovnání s konvenčními deskami plošných spojů vyžadují desky plošných spojů pro rádiové sítě vyšší integritu signálu, nižší ztráty signálu, vylepšené impedanční přizpůsobení a snížené rušení. Za prvé, výběr materiálu pro desky plošných spojů pro rádiové sítě je klíčový. Mezi běžně používané materiály patří PTFE (polytetrafluorethylen) a lamináty pro rádiové sítě. Tyto materiály mají nízké dielektrické ztráty a vynikající vysokofrekvenční vlastnosti, což umožňuje efektivní přenos vysokofrekvenčních signálů. Za druhé, zvláštní pozornost vyžaduje také uspořádání obvodů desky plošných spojů pro rádiové sítě. Konstruktéři se musí co nejvíce vyhnout křížení a paralelnímu směrování mezi signálními vodiči, aby se snížilo přeslechování a vzájemné propojení. Dobře navržené uspořádání obvodů může zlepšit účinnost přenosu signálu a snížit rušení. Kromě toho je zásadní také návrh zemnící roviny desky plošných spojů pro rádiové sítě (RF PCB). Dobře navržená zemnící rovina může snížit odpor a indukčnost zemnících vodičů, a tím zlepšit účinnost přenosu signálů. Kontinuita zemnící roviny a nízkošumové uzemnění jsou klíčovými faktory pro zajištění integrity vysokofrekvenčního signálu. Impedanční přizpůsobení je důležitým faktorem při návrhu vysokofrekvenčních desek plošných spojů. Návrh signálních vedení a impedančně řízených rozměrů, jako je šířka vedení, rozteč a tloušťka vrstev, vyžaduje přesné přizpůsobení specifických impedancí, aby byl zajištěn správný přenos signálu a minimální ztráty odrazem. Kromě toho musí vysokofrekvenční deska plošných spojů zohlednit také otázku mezivrstvového propojení. Použitím vhodného uzemnění mezi vrstvami, stínící vrstvy a návrhu propojek lze snížit účinky mezivrstvového propojení, čímž se zlepší kvalita přenosu signálů. Zdroje: Lee, T. (2016). Vysokofrekvenční materiály pro desek plošných spojů. In Vysokofrekvenční integrované obvody (str. 153-174). Springer, Cham. Mithil, A., & Gharpurey, R. (2013). Techniky návrhu vysokofrekvenčních a vysokofrekvenčních obvodů pro vysokofrekvenční vysílače a přijímače. IEEE Transactions on Circuits and Systems I: Regular Papers, 60(8), 1989-2001. Ciccognani, W., Colantonio, P. a Giannini, F. (2012). Návrh VF a mikrovlnných zesilovačů a oscilátorů. Artech House.

Proč váš bezdrátový komunikační systém potřebuje RF desku plošných spojů?

Proč tedy bezdrátový komunikační systém potřebuje desku plošných spojů (PCB) pro rádiové frekvence (RF)? Zde je několik klíčových důvodů: Přenos vysokofrekvenčního signálu: Bezdrátové komunikační systémy pracují s vysokofrekvenčními signály a RF desky plošných spojů disponují vynikajícími vysokofrekvenčními vlastnostmi, které umožňují efektivní přenos a zpracování těchto signálů. Jejich návrh a výroba zohledňují integritu signálu a účinnost přenosu, což zajišťuje spolehlivý přenos vysokofrekvenčních signálů s minimálními ztrátami. Integrita signálu: V bezdrátové komunikaci je integrita signálu klíčová. RF desky plošných spojů zajišťují stabilitu a přesnost signálů snížením přeslechů a vazby signálu. Implementací správného uspořádání obvodů, návrhu zemnící roviny a řízení vazby mezi vrstvami mohou RF desky plošných spojů minimalizovat zkreslení a rušení signálu, což umožňuje vysoce kvalitní přenos signálu. Impedanční přizpůsobení: Impedanční přizpůsobení je v bezdrátových komunikačních systémech klíčové. RF desky plošných spojů dosahují shody signálových linek a řízení impedance prostřednictvím přesného návrhu šířky linek, roztečí a tloušťky vrstev. Tím se minimalizují odrazy signálu a ztráty při přenosu, čímž se zvyšuje výkon a účinnost systému. Odolnost proti rušení: RF deska plošných spojů využívá stínící vrstvy a konstrukce propojek k účinnému potlačení dopadu vnějšího elektromagnetického rušení na bezdrátové komunikační systémy. Tato odolnost proti rušení je jedním z klíčových rozdílů mezi deskami plošných spojů pro rádiové sítě (RF) a běžnými deskami plošných spojů. Vysoké požadavky na výkon: Bezdrátové komunikační systémy mají velmi vysoké požadavky na výkon. Desky plošných spojů pro rádiové sítě mohou poskytovat lepší přenos signálu, nižší ztráty a vylepšenou regulaci impedance, čímž splňují požadavky na vysoký výkon a stabilitu bezdrátových komunikačních systémů.

Oblasti použití pro RF PCB

Pokud jde o oblasti použití desek plošných spojů (PCB) pro rádiové technologie (RF), hrají klíčovou roli v různých bezdrátových komunikačních a RF systémech. Níže jsou uvedeny podrobné popisy několika klíčových oblastí použití pro RF desky plošných spojů: Bezdrátové komunikační systémy: Desky plošných spojů (PCB) pro rádiové technologie jsou klíčovými součástmi moderních bezdrátových komunikačních systémů. Ať už se jedná o celulární sítě pro mobilní komunikaci, bezdrátové lokální sítě (Wi-Fi), zařízení Bluetooth nebo jiné bezdrátové komunikační technologie, RF desky plošných spojů se používají k usnadnění přenosu, příjmu a zpracování signálů. Umožňují vysoké frekvence, nízké ztráty signálu a přesné impedanční přizpůsobení, což zajišťuje stabilitu a spolehlivost signálu. Radar a rádiové frekvenční spektrum: Desky plošných spojů pro rádiové technologie (RF PCB) hrají důležitou roli v radarových systémech a monitorování rádiového spektra. Radarové systémy využívají RF desky plošných spojů k přenosu a příjmu vysokofrekvenčních signálů, což umožňuje detekci a sledování cílů. Kromě toho se v oblasti monitorování rádiového spektra RF desky plošných spojů používají ke zpracování a analýze široké škály signálů rádiového spektra, což pomáhá při monitorování a správě využívání rádiového spektra. Rozhlasové vysílání: Rozhlasové vysílání je jednou z významných aplikací, kterých se dosahuje pomocí desek plošných spojů pro rádiové technologie. Vysílací stanice a další rádiová zařízení využívají k přenosu a zesilování rádiových signálů vysílaných stanicemi desky plošných spojů s rádiovou frekvencí. Tyto desky plošných spojů mohou poskytovat vysoký výkon a stabilní přenos signálu, čímž zajišťují pokrytí a kvalitu vysílaných signálů. Satelitní komunikace: Satelitní komunikace je důležitou metodou přenosu informací mezi komunikačními zařízeními na Zemi a umělými družicemi. Desky plošných spojů s rádiovou frekvencí se široce používají v satelitních komunikačních systémech pro přenos a příjem vysokofrekvenčních signálů. Tyto desky plošných spojů musí mít vlastnosti vysoké integrity signálu a nízké ztráty signálu, aby byl zajištěn spolehlivý přenos signálu a stabilní provoz satelitních komunikačních systémů. Bezdrátové senzorové sítě: Bezdrátová senzorová síť je síť složená z mnoha distribuovaných senzorových uzlů používaných ke sběru a přenosu dat o životním prostředí. Desky plošných spojů s rádiovou frekvencí hrají v bezdrátových senzorových sítích klíčovou roli tím, že usnadňují přenos dat shromážděných senzorovými uzly a komunikaci s hlavním řídicím uzlem. Tyto desky plošných spojů musí mít nízkou spotřebu energie a efektivní bezdrátové komunikační schopnosti, aby se prodloužila životnost baterií senzorových uzlů a umožnil vzdálený přenos dat. Využitím desek plošných spojů s rádiovou frekvencí v těchto aplikačních oblastech můžeme dosáhnout stabilního přenosu vysokofrekvenčních signálů, zachovat integritu signálu, minimalizovat rušení a optimalizovat výkon systému. Stručně řečeno,Desky plošných spojů s rádiovou frekvencí hrají v bezdrátových komunikačních systémech nepostradatelnou roli. Dokážou poskytovat vynikající vysokofrekvenční vlastnosti, zajistit integritu signálu a účinnost přenosu a mají dobré impedanční přizpůsobení a odolnost proti rušení. Pro inženýry a konstruktéry, kteří se snaží vytvářet vysoce výkonné bezdrátové komunikační systémy, jsou desky plošných spojů s rádiovou frekvencí nezbytným nástrojem. Díky správnému návrhu a výrobě mohou zajistit spolehlivost, stabilitu a výkon bezdrátových komunikačních systémů a poskytnout nám lepší bezdrátovou komunikaci v našem každodenním životě i komerčních aktivitách.
