Technologie tištěné elektroniky je inovativní metoda, která umožňuje přímý tisk elektronických funkcí na substrát. Využívá specializované tiskové zařízení a vodivé inkousty k vytváření obvodů a součástek na substrátu procesem podobným tradičnímu tisku. Tento přístup zjednodušuje výrobní proces, snižuje počet montážních kroků a zvyšuje efektivitu výroby. Ve srovnání s tradičními výrobními procesy elektronických součástek a produktů, které se vyznačují složitými postupy, značným plýtváním materiálem, vysokými investicemi do zařízení a znečištěním životního prostředí, se technologie tištěné elektroniky jeví jako ideální řešení díky svým jednoduchým výrobním procesům a nižší spotřebě materiálu. Umožňuje velkoplošnou, lehkou, flexibilní a nákladově efektivní výrobu. Navíc jako proces tisku při pokojové teplotě může tištěná elektronika výrazně snížit spotřebu energie a umožnit použití flexibilních materiálů, jako jsou levné plastové fólie, papír a tkaniny, jako substráty, a to i s nižší tepelnou odolností. Jako zelená výrobní technologie také řeší problémy spojené s procesy chemického leptání a vypouštěním odpadních kapalin. Použitím organických funkčních materiálů a substrátů s vynikající biologickou odbouratelností zásadně řeší problém znečištění životního prostředí způsobeného elektronickými produkty. Technologie tištěné elektroniky je proto všeobecně považována za revoluční řešení pro rozvoj elektronického průmyslu. Jedním z klíčových technologických aspektů v tištěné elektronice je použití vodivých inkoustů. Vodivé inkousty jsou obvykle funkční inkousty, které vykazují vodivost. Existují dva hlavní typy vodivých inkoustů: intrinzicky vodivé inkousty, které využívají vodivé polymery, a dopované vodivé inkousty, které obsahují vodivé částice. Složení dopovaných vodivých inkoustů zahrnuje vodivá plniva, pojiva, rozpouštědla a přísady. Výběr vodivých plniv závisí na specifických požadavcích konečného produktu a může zahrnovat různé typy částic s různými vodivostními schopnostmi a vlastnostmi, jako jsou částice na bázi kovu, materiály na bázi uhlíku a částice oxidů kovů. Zpracování a formulace těchto částic často zahrnuje vývoj nanotechnologií, například v případě vodivých past na bázi kovu, které primárně používáme, které využívají nanostříbrem potažené měděné částice jako vodivé plnivo a jsou zpracovávány pomocí různých technik výroby nanomateriálů. Při vývoji tištěné elektroniky hraje klíčovou roli inovace a optimalizace vodivých inkoustů. Nejenže poskytují spolehlivou vodivost, ale také zohledňují požadavky, jako je kompatibilita, adheze a stabilita k substrátům. S neustálým pokrokem v technologii tištěné elektroniky, výzkum, vývoj,a aplikace vodivých inkoustů přinese více příležitostí a průlomů do odvětví výroby elektroniky.
Aplikace technologie 3D tisku ve výrobě desek plošných spojů se rychle rozvíjí. Vznikla v 80. letech 20. století a s pokrokem v technikách 3D tisku se stala realitou. Tato metoda umožňuje přímý tisk obvodů a součástek v trojrozměrném prostoru a nabízí tak větší míru volnosti a flexibilitu designu. Technologie 3D tisku, známá také jako aditivní výroba, umožňuje výrobní proces konstruováním fyzických objektů vrstvu po vrstvě. Díky specializovanému 3D tiskovému zařízení a materiálům lze digitální modely transformovat do hmatatelných fyzických produktů. Ve srovnání s tradičními metodami přímého zpracování a řezání přinesla technologie 3D tisku převratné změny do oblasti elektronické výroby. Za prvé, technologie 3D tisku zjednodušuje výrobní proces. Tradiční výrobní procesy zahrnují složité obráběcí kroky a nástroje, zatímco technologie 3D tisku přímo transformuje digitální návrhové soubory do hmatatelných fyzických produktů, čímž eliminuje potřebu těžkopádných úprav procesu a doby přípravy výroby. To výrazně zkracuje cyklus vývoje produktu a zlepšuje efektivitu výroby. Za druhé, technologie 3D tisku nabízí vysoký stupeň designové svobody. Umožňuje vysoce přizpůsobenou výrobu vytvářením složitých struktur a tvarů na základě specifických požadavků. Tradiční výrobní metody jsou omezeny obráběcími stroji a procesními omezeními, zatímco technologie 3D tisku dokáže tato omezení překonat a poskytuje návrhářům větší tvůrčí prostor. Technologie 3D tisku navíc umožňuje přesné využití materiálu a minimalizaci odpadu. Tradiční výrobní metody často vyžadují značné množství materiálu pro zpracování a řezání, zatímco technologie 3D tisku umožňuje přesné využití materiálu na základě konstrukčních požadavků, čímž se snižuje plýtvání materiálem a náklady. A co je nejdůležitější, technologie 3D tisku poskytuje platformu pro inovace a rychlé prototypování. Umožňuje rychlé iterace návrhu, což návrhářům umožňuje rychle ověřovat a vylepšovat návrhy tiskem více verzí prototypů. To je klíčové pro proces vývoje a optimalizace elektronických výrobků. Obecně platí, že aditivní výroba, známá také jako 3D tisk, způsobila revoluci v tradičních metodách elektronické výroby tím, že nabídla zefektivněné výrobní procesy, vysoce přizpůsobitelné návrhy, přesné využití materiálu a výhody inovací a rychlého prototypování. Zavedla do elektronického průmyslu nové výrobní paradigma, zvýšila rychlost vývoje produktů a odemkla nové možnosti pro inovace.

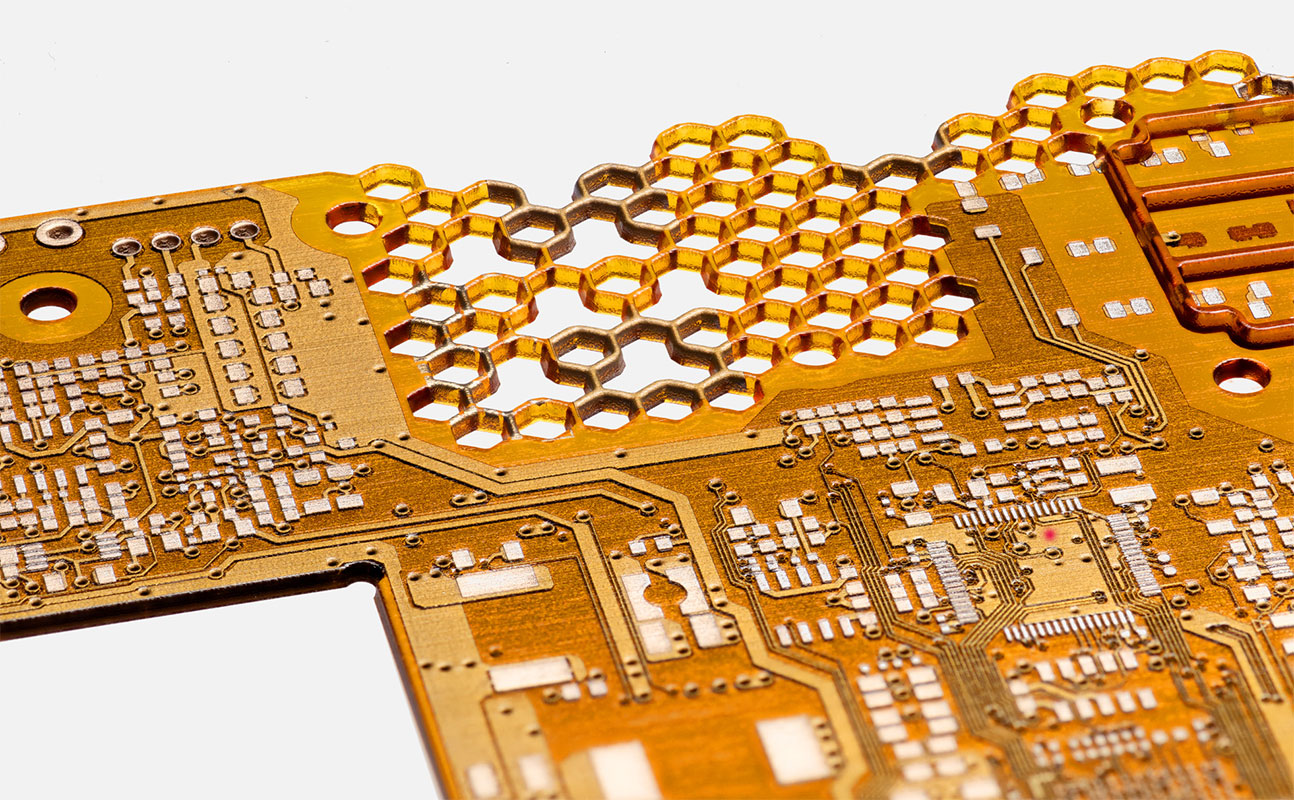

Technologie flexibilní elektroniky vznikla v 90. letech 20. století a s pokrokem v oblasti flexibilních materiálů a výrobních procesů se široce propagovala. Zahrnuje výrobu elektronických součástek na flexibilních substrátech, což jim umožňuje ohýbání a roztažnost. Tento přístup způsobil revoluci ve formě a aplikacích desek plošných spojů a vytvořil nové příležitosti pro inovace. Technologie flexibilní elektroniky je inovativní výrobní metoda, která poskytuje elektronickým výrobkům flexibilitu, ohebnost a tenkost. Ve srovnání s tradičními pevnými elektronickými zařízeními nabízí technologie flexibilní elektroniky řadu jedinečných výhod a aplikačních perspektiv. Za prvé, technologie flexibilní elektroniky umožňuje elektronickým zařízením fungovat normálně i při ohnutí, zakřivení nebo deformaci. Díky tomu jsou vhodné pro různé aplikace, které vyžadují přizpůsobení složitým tvarům nebo povrchům, jako jsou nositelná zařízení, chytré oděvy, flexibilní displeje a další. Díky využití flexibilních substrátů a součástek vykazují flexibilní elektronické výrobky vynikající mechanickou odolnost a přizpůsobivost. Za druhé, technologie flexibilní elektroniky nabízí výhodu nízké hmotnosti a kompaktnosti. Ve srovnání s tradičními pevnými elektronickými výrobky vynikají flexibilní elektronické výrobky svou hmotností a velikostí. Díky tomu jsou velmi vhodné pro širokou škálu aplikací v oblastech, jako je letecký průmysl, automobilový průmysl, zdravotnictví a mobilní zařízení. Lehká konstrukce flexibilní elektroniky umožňuje lepší přenositelnost a flexibilitu produktů. Technologie flexibilní elektroniky navíc nabízí výhody v oblasti škálovatelnosti a vysoké efektivity výroby. Využitím efektivních výrobních metod, jako je tisk, lakování a laserové zpracování, lze dosáhnout velkoobjemové a nízkonákladové výroby flexibilních elektronických produktů. Ve srovnání s tradičními metodami výroby rigidní elektroniky může technologie flexibilní elektroniky snížit plýtvání materiálem a složitost procesů, čímž se zlepší efektivita výroby a sníží náklady. Nejdůležitější je, že technologie flexibilní elektroniky poskytuje obrovskou příležitost pro inovace a multifunkčnost. Integrací flexibilních substrátů a pokročilých elektronických součástek lze dosáhnout různých funkcí, včetně ohebných senzorů, rolovatelných baterií a flexibilních obvodů. To otevírá obrovské možnosti pro objevování nových aplikací a trhů, od inteligentní zdravotní péče po inteligentní dopravu, stejně jako internet věcí (IoT) a nositelné technologie. Obecně představuje technologie flexibilní elektroniky významný průlom v oblasti výroby elektroniky. Nejenže dává elektronickým produktům flexibilní a ohýbatelné vlastnosti, ale také nabízí výhody z hlediska nízké hmotnosti, škálovatelnosti a efektivní výroby. S dalším technologickým pokrokem...Technologie flexibilní elektroniky přinese ještě více inovací a transformací v různých oblastech.
Technologie nanotisku vznikla na počátku 21. století a byla dále zdokonalena s rozvojem technik přesné výroby v nanoměřítku. Tato metoda využívá techniky přesného tisku v nanoměřítku k výrobě drobných obvodů a struktur na deskách plošných spojů, což poskytuje podporu pro miniaturizovaná a vysoce výkonná elektronická zařízení. Technologie nanotisku je revoluční výrobní metoda, která využívá řízení přesnosti v nanoměřítku k dosažení jemného zpracování a montáže materiálů. Tiskne vzory nebo struktury přímo na substráty v nanoměřítku, což otevírá nové možnosti pro různé aplikace v různých oblastech. Za prvé, technologie nanotisku nabízí výhody vysoké přesnosti a vysokého rozlišení. Využitím nanoměřítkových tiskových hlav a přesných řídicích systémů lze dosáhnout přesné replikace drobných velikostí a složitých struktur na substrátech. Díky tomu je technologie nanotisku široce použitelná v oblastech, jako je optoelektronika, mikroelektronika, biomedicína a senzory. Poskytuje efektivní výrobní metodu pro výrobu displejů, mikroobvodů, nanosenzorů a dalších produktů s vysokým rozlišením. Za druhé, technologie nanotisku se vyznačuje vysokou účinností a škálovatelností. Ve srovnání s tradičními výrobními metodami umožňuje technologie nanotisku velkoobjemovou, rychlou a nákladově efektivní výrobu. Využívá vysokorychlostní tiskové procesy a pokročilé systémy dodávání materiálu, což umožňuje rychlou replikaci a výrobu nanovzorů. To dává technologii nanotisků velký potenciál pro průmyslovou výrobu a velkovýrobu a nabízí nové cesty pro efektivní a nízkonákladovou výrobu nanozařízení. Technologie nanotisků navíc nabízí výhody multifunkčnosti a materiálové rozmanitosti. Výběrem různých tiskových materiálů a návrhů nanovzorů umožňuje výrobu různých funkčních struktur a materiálů. Například může použít nanočástice kovů k vytvoření vodivých vzorů nebo použít nanočástice nebo vlákna k výrobě filtrů nebo biosenzorů. Technologie nanotisků poskytuje flexibilitu a inovace při navrhování a výrobě nanozařízení s mnoha funkcemi a vlastnostmi. A konečně, technologie nanotisků poskytuje robustní podporu pro výzkum a aplikace v oblasti nanovědy a nanotechnologie. Nabízí kontrolovaný a nákladově efektivní přístup k výrobě nanomateriálů, nanostruktur a nanozařízení. Vývoj technologie nanotisků slouží jako mocný nástroj pro propagaci a komercializaci nanotechnologie a podporuje další pokrok a aplikace v nanovědě. Závěrem lze říci, že technologie nanoskopického tisku je pokročilá výrobní metoda s výhodami, jako je vysoká přesnost, vysoká účinnost, multifunkčnost a rozmanitost materiálů.Nabízí rozsáhlé možnosti uplatnění v různých oblastech a je podnětem k inovacím a průlomovým objevům.

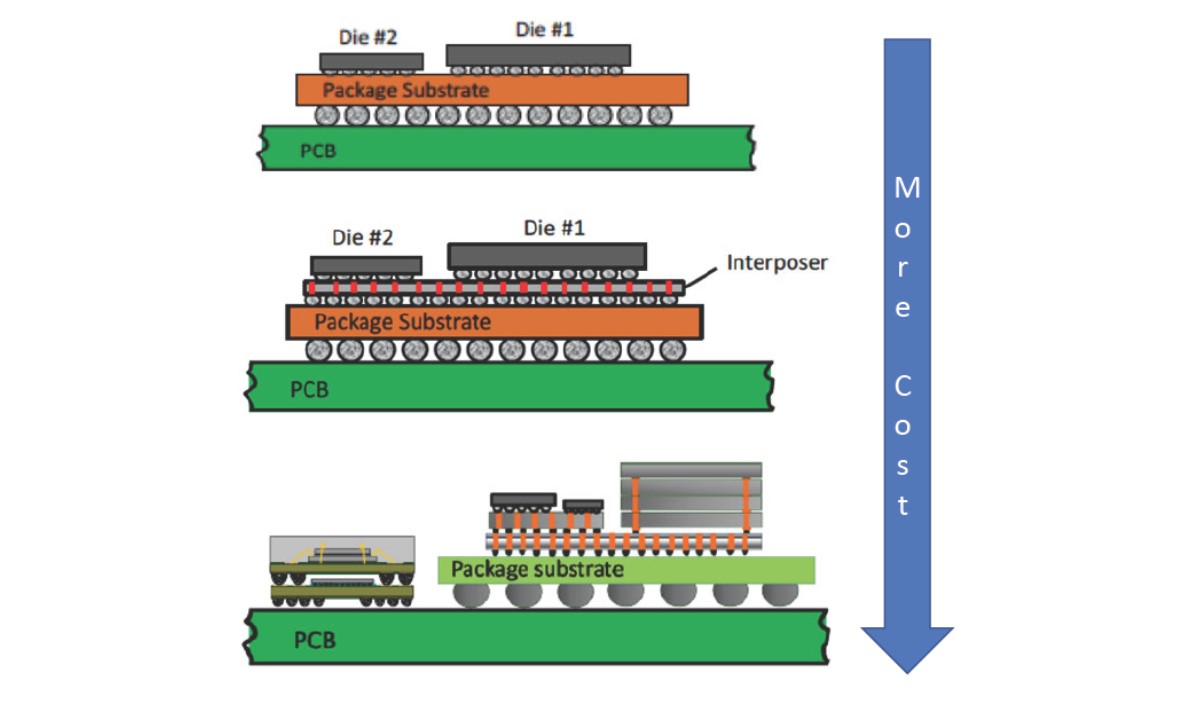

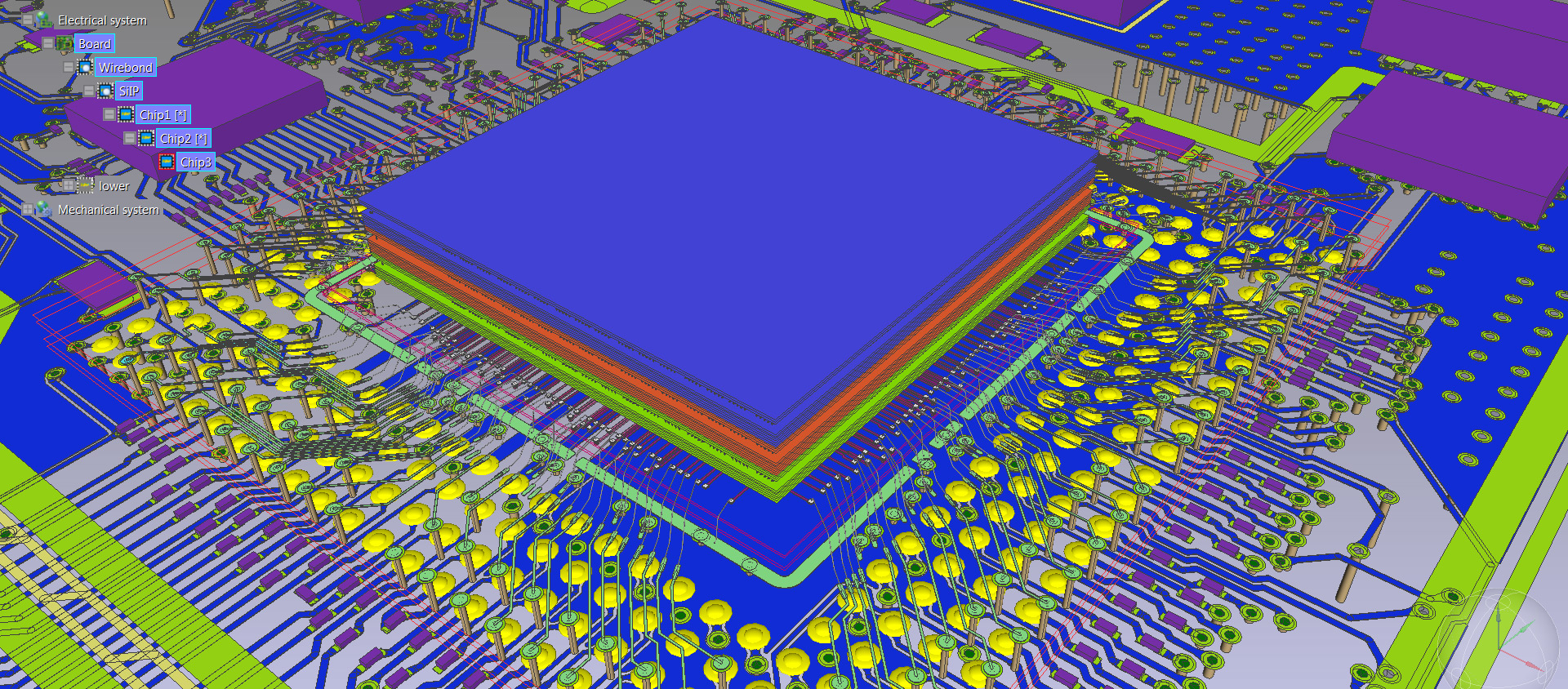

Technologie stohovaného balení vznikla v 90. letech 20. století a vyvíjela se s pokrokem v balení čipů a technikách stohování. Tento přístup zahrnuje stohování více vrstev balení v rámci jednoho čipu, což umožňuje vyšší úroveň integrace a výkonu. Technologie stohovaného balení je pokročilá metoda balení integrovaných obvodů, která zahrnuje vertikální stohování více čipů nebo modulů na jednom čipu, což umožňuje vyšší úroveň integrace a výkonu. Tato technika nachází široké uplatnění mimo jiné ve vysoce výkonných výpočtech, mobilní komunikaci, umělé inteligenci a cloud computingu a přináší významná vylepšení funkčnosti a výkonu elektronických zařízení. Klíčem k technologii stohovaného balení je stohování více čipů nebo modulů dohromady a jejich propojení pomocí mikropropojení. Tato stohovací struktura umožňuje kompaktnější velikost pouzdra a kratší cesty přenosu signálu, čímž se zvyšuje rychlost a odezva obvodu. Vertikálním stohováním čipů se navíc maximalizuje využití prostoru, což vede k vyšší integraci a funkční hustotě. Existují dva hlavní přístupy k implementaci technologie stohovaného balení: křemíkové meziprocesory a spojování čipů. Křemíkové meziprocesory zahrnují stohování více funkčních modulů na stejném čipu, což umožňuje propojení a balení prostřednictvím procesů balení na úrovni destiček. Tento přístup snižuje počet externích pinů pouzdra, čímž zlepšuje výkon a spolehlivost obvodu. Spojování čipů s čipy (chip-to-chip bonding) na druhou stranu označuje stohování různých čipů nebo modulů dohromady a jejich propojení pomocí jemných propojení. Tento přístup umožňuje vysokorychlostní komunikaci a výměnu dat mezi čipy s různými funkcemi. Technologie stohovaného pouzdra nabízí několik výhod. Zaprvé poskytuje vyšší integraci a hustotu funkcí, což umožňuje zařízením začlenit více funkcí v omezeném prostoru. Zadruhé, technologie stohovaného pouzdra umožňuje kratší cesty přenosu signálu, čímž se snižuje zpoždění signálu a zlepšuje se rychlost odezvy obvodu.
Navíc využitím stohovaného balení lze integrovat různé funkční čipy nebo moduly dohromady, čímž se snižuje objem systému a spotřeba energie. Technologie stohovaného balení také zlepšuje výkon odvodu tepla, což umožňuje efektivnější chlazení vysoce výkonných čipů a zlepšuje stabilitu a spolehlivost systému. Stručně řečeno, technologie stohovaného balení je průlomová inovace, která přináší významný pokrok v oblasti balení a výkonu integrovaných obvodů. Stohováním více čipů nebo modulů se umožňuje vyšší integrace, vyšší rychlosti a menší rozměry, což podporuje vývoj a inovace elektronických zařízení.

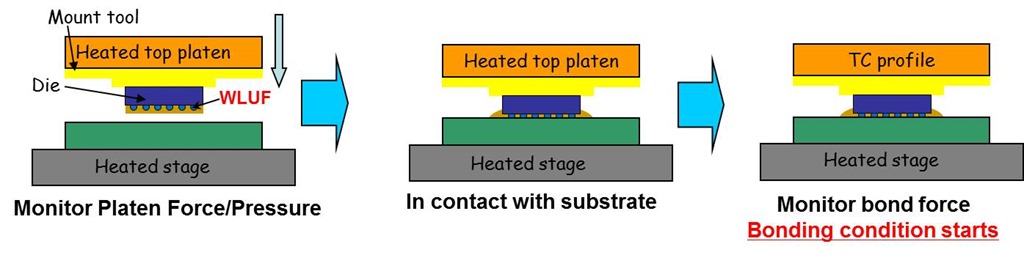

Thermocompression bonding technology originated in the 1990s and has been widely adopted with advancements in packaging and bonding techniques. It involves using heat and pressure to establish a reliable connection between the chip and the substrate, resulting in superior electrical performance. Thermocompression bonding technology is an innovative bonding method widely employed in the field of electronic manufacturing. It achieves reliable connections between wires and the surfaces of electronic devices through high-temperature and high-pressure conditions. The process of thermocompression bonding requires precision and specialized equipment and processes. Firstly, the wires are closely brought into contact with the metal surfaces of electronic devices and subjected to high temperatures and pressures. The high temperature renders the metal surfaces malleable, while the high pressure induces metal diffusion, resulting in a robust metal bond. Through this method, a reliable electrical connection is established between the wires and electronic devices. The thermocompression bonding technique offers several advantages. Firstly, it provides excellent electrical performance and connection reliability. Due to the high strength of the metal bonding, the resistance and voltage drop in the bonding region are low, ensuring good signal transmission and electrical performance. Additionally, the high temperature and pressure during the bonding process help remove oxide layers and contaminants, ensuring the quality and reliability of the connection. Secondly, thermocompression bonding is suitable for a variety of materials and components. It can be used to connect metal wires to semiconductor devices, chips, electronic packaging, and substrates, among other material combinations. This flexibility makes thermocompression bonding a crucial process in electronic manufacturing. Furthermore, thermocompression bonding offers efficiency and automation advantages. It can achieve multiple bonding connections in a short period, making it suitable for large-scale production. Moreover, with the application of automated equipment, the bonding process can achieve high precision and consistency, improving production efficiency and product quality. In summary, thermocompression bonding is an important electronic interconnection method that offers excellent electrical performance, connection reliability, and applicability. It plays a critical role in electronic manufacturing, providing a reliable connection solution for various electronic devices' manufacturing and assembly.
The application of photolithography technology in PCB manufacturing has been continuously advancing. It originated in the 1960s and has evolved with the progress of photolithography equipment and materials. New photolithography techniques have made it possible to achieve smaller line widths and higher resolutions, thereby improving the density and performance of circuit boards. Photolithography technology is a crucial process step in integrated circuit manufacturing. It involves transferring patterned designs onto a photoresist layer using photoresist and photomasks, thereby forming the desired patterns on the surface of the chip. With the constant advancement of technology, photolithography has undergone numerous innovations and advancements to meet the increasingly complex and precise requirements of integrated circuit manufacturing. Firstly, resolution is one of the key directions in the development of lithography technology. As chip sizes shrink and device density increases, manufacturing precision and pattern resolution become crucial. To achieve higher resolution, using shorter wavelengths is a key strategy. From ultraviolet (UV) to deep ultraviolet (DUV) and extreme ultraviolet (EUV), lithography technology has gradually adopted shorter wavelengths to improve resolution and achieve smaller device sizes and higher integration. Secondly, the resist material in lithography technology is also constantly innovating. The resist is a critical image transfer medium, and its performance directly affects the accuracy and quality of pattern transfer. To meet higher resolution and more complex process requirements, new generations of resistant materials continue to emerge. For example, the introduction of chemical amplified resist (CAR) and anti-reflective coating (ARC) technologies has improved the resolution, contrast, and optical performance of the resist, resulting in better pattern transfer effects. In addition, lithography technology has made significant progress in multi-layer and multi-mode processing. To achieve more complex chip designs and functionalities, multi-layer lithography steps and precise overlay of different pattern modes are required. The introduction of multiple patterning techniques, multi-mode lithography, and dual anti-reflective coating (DARC) methods provides lithography processes with higher flexibility and precision, enabling the manufacturing of complex chip structures. Finally, lithography technology also faces challenges and directions for development. For example, emerging technologies such as self-aligned lithography (SAL) and electron beam lithography (EBL) have been proposed and researched to meet the demands for smaller sizes and higher resolution compared to traditional lithography techniques. These technologies offer potential solutions through different principles and methods to achieve finer pattern transfer and higher manufacturing efficiency. In conclusion, lithography technology plays a critical role in integrated circuit manufacturing and is continuously undergoing innovation and development. By continuously improving resolution, enhancing resist materials, implementing multi-layer and multi-mode processes, and exploring new lithography technologies, we can expect further breakthroughs in lithography technology in the future, bringing higher accuracy, greater flexibility, and better performance to integrated circuit manufacturing.
Výroba řízená daty využívá technologie, jako jsou velká data, umělá inteligence a strojové učení, k optimalizaci procesu výroby desek plošných spojů. Vznikla na počátku 21. století a s rozvojem datové analýzy a inteligentních algoritmů se široce propagovala. Prostřednictvím analýzy dat v reálném čase a inteligentních algoritmů lze výrobní proces monitorovat a optimalizovat přesněji a efektivněji, čímž se zlepšuje efektivita a kvalita výroby. Výroba řízená daty je výrobní přístup založený na velkých datech a pokročilých analytických technikách. Zahrnuje shromažďování, analýzu a aplikaci dat k optimalizaci výrobních procesů a rozhodování, čímž se zvyšuje efektivita výroby, kvalita a flexibilita. Zaprvé, výroba řízená daty se spoléhá na sběr a monitorování dat v reálném čase. Klíčové parametry a ukazatele ve výrobním procesu lze zaznamenávat a monitorovat v reálném čase pomocí senzorů, zařízení IoT a dalších technologií sběru dat. Tato data mohou pokrývat různé aspekty od surovin až po hotové výrobky, včetně dodavatelského řetězce, stavu výrobního zařízení, parametrů procesu, kvality výrobků a dalších. Zaprvé, výroba řízená daty se spoléhá na sběr a monitorování dat v reálném čase. Klíčové parametry a ukazatele ve výrobním procesu lze zaznamenávat a monitorovat v reálném čase pomocí senzorů, zařízení IoT a dalších technologií sběru dat. Tato data mohou zahrnovat různé aspekty od surovin až po hotové výrobky, včetně dodavatelského řetězce, stavu výrobního zařízení, procesních parametrů, kvality výrobků a dalších. Na základě výsledků těchto datových analýz mohou výrobní společnosti v reálném čase přijímat kontrolní a upravovací opatření k optimalizaci výrobního procesu. Například sledováním stavu zařízení v reálném čase a predikcí potřeb údržby lze zkrátit náhlé poruchy a prostoje. Sledováním výrobních parametrů a ukazatelů kvality v reálném čase lze upravovat procesní parametry a zlepšovat kvalitu výrobků. Výroba řízená daty může dále podpořit inteligentní rozhodování a plánování. Aplikací velkých dat a pokročilé analytiky na řízení dodavatelského řetězce, předpovídání poptávky a plánování výroby mohou výrobní společnosti dosáhnout přesnější predikce poptávky, efektivnějšího řízení zásob a optimalizovaného plánování výroby. To pomáhá snižovat náklady na zásoby, zlepšovat dodací možnosti a uspokojovat požadavky zákazníků. Celkově je výroba řízená daty metoda, která využívá datové a analytické technologie k optimalizaci výrobního procesu a rozhodování. Může pomoci výrobním společnostem dosáhnout efektivnější, flexibilnější a kvalitnější výroby, a tím zlepšit konkurenceschopnost a spokojenost zákazníků. S neustálým rozvojem technologií a akumulací dat,Výroba řízená daty bude hrát ve výrobním průmyslu stále důležitější roli. Tyto inovativní metody výroby desek plošných spojů vznikly v různých obdobích a s pokrokem technologií a širokým přijetím aplikací nám přinesly řadu potenciálních výhod. Od zlepšení efektivity výroby po rozšíření konstrukčního prostoru, od zvýšení výkonu po dosažení vyšší spolehlivosti, tyto metody poskytly průlomové výhody v oblasti výroby desek plošných spojů. Je pro nás zásadní využít těchto příležitostí a neustále zkoumat a implementovat inovativní výrobní metody s cílem podpořit rozvoj a inovace elektronického průmyslu.
