Uvnitř moderní továrny na výrobu plošných spojů: Jak SprintPCB zajišťuje přesnost, rychlost a kvalitu

Zavedení

V srdci výroby elektroniky se nachází továrna na výrobu desek plošných spojů – centrum, kde se inovace setkává s přísným inženýrstvím a vytváří páteř dnešních zařízení. Ve SprintPCB kombinuje naše výrobní zařízení na desky plošných spojů špičkovou automatizaci, procesy certifikované podle ISO a přístup zaměřený na zákazníka k výrobě desek plošných spojů, kterým důvěřují různá odvětví od leteckého průmyslu až po lékařské technologie. Tato příručka vás zavede do zákulisí továrny na desky plošných spojů a odhalí, jak SprintPCB vyvažuje rozsah, přesnost a udržitelnost pro napájení vašich projektů.

Co je to továrna na plošné spoje? Motor elektronických inovací

Továrna na výrobu desek plošných spojů je specializované zařízení určené pro komplexní výrobu desek plošných spojů, které zahrnuje:

• Základní procesy: Validace návrhu, zajištění materiálů, výroba, montáž, testování.
• Klíčové vybavení: Automatizované systémy optické kontroly (AOI), laserové vrtačky, reflow pece.
• Měřítko: Od výroby prototypů s vysokým složením a nízkým objemem výroby (HMLV) až po hromadnou výrobu (10 000+ desek/den).

Hlavní body zařízení SprintPCB:

• Továrna o rozloze 15 000 čtverečních stop s čistými místnostmi třídy 1000.
• Vyhrazené linky pro pevné, flexibilní a HDI desky plošných spojů.
• Workflow integrovaný s ERP pro sledování objednávek v reálném čase.

7 důvodů, proč si vybrat certifikovanou továrnu na plošné spoje, jako je SprintPCB

• Pokročilá automatizace: Robotické systémy pro umisťování a umisťování dosahují přesnosti umístění 99,98 %.
• Odborné znalosti v oblasti materiálů: Partnerství se společnostmi DuPont, Isola a Rogers pro vysokofrekvenční lamináty.
• Rychlé dodání: 24hodinová výroba prototypů a 5denní sériová výroba.
• Zajištění kvality: Normy IPC-A-600 třídy 3 pro kriticky důležité desky.
• Cenová efektivita: Získávání materiálu ve velkém množství snižuje cenu o 15–25 %.
• Shoda s environmentálními předpisy: ROHS, REACH a výroba bez halogenů.
• Globální logistika: Doprava od dveří ke dveřím s podporou celního odbavení.

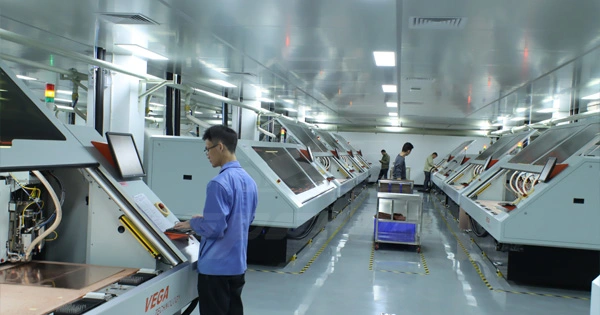

Den v životě továrny na plošné spoje společnosti SprintPCB

Krok 1: Ověření návrhu

• Inženýři kontrolují soubory Gerber, zda splňují požadavky DFM (Design for Manufacturing).
• Simulace integrity signálu pomocí ANSYS HFSS.

Krok 2: Příprava panelu

• Řezání substrátů FR-4, hliníku nebo polyimidu do standardizovaných panelů.
• Laserové přímé zobrazování (LDI) pro vytváření vzorů vnitřních vrstev.

Krok 3: Leptání a leptání vrstev

• Plazmové leptání pro odstranění přebytečné mědi (tolerance ±2 μm).
• Hydraulická laminace při tlaku 350 psi pro vícevrstvé desky.

Krok 4: Vrtání a pokovování

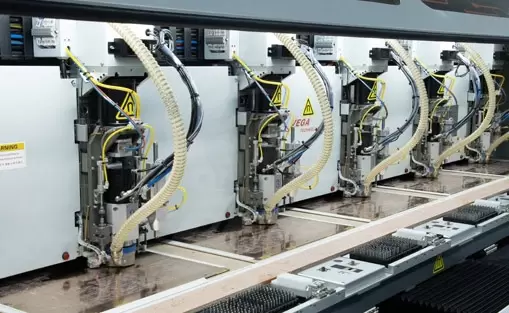

• Laserové vrtání (mikrootvory 50 μm) a mechanické vrtání (otvory 0,15 mm).
• Bezproudové nanášení mědi pro dosažení vodivosti skrz otvory.

Krok 5: Pájecí maska ​​a sítotisk

• Aplikace pájecí masky LPI (Liquid Photo-Imageable) pomocí závěsného povlaku.
• UV vytvrzovaný sítotisk pro popisky součástek.

Krok 6: Sestavení a testování

• Linky SMT (technologie povrchové montáže) osazují 25 000 součástek za hodinu.
• Rentgenová kontrola pro pájení BGA a elektrické testování s pomocí sondy.

Jak továrna na plošné spoje společnosti SprintPCB řeší specifické výzvy v oboru

Kontrola kvality v továrně na plošné spoje: Nad rámec norem ISO

SprintPCB vynucuje 5stupňový protokol kontroly kvality:

1. Kontrola vstupního materiálu: XRF testování čistoty mědi a tloušťky laminátu.
2. Kontrola během procesu: AOI ověřuje šířku/rozteč stop (min. 3/3 mil).
3. Elektrické testování: 100% kontrola kontinuity a izolačního odporu.
4. Screening environmentálního stresu (ESS):
   • Tepelné cyklování (-55 °C až 125 °C, 100 cyklů).
   • Testování při vlhkosti 85 °C/85 % relativní vlhkosti po dobu 168 hodin.
5. Závěrečný audit: Mezioborový tým kontroluje dokumentaci (zprávy IPC-6012).

Ekonomika provozu továren na výrobu desek plošných spojů: Náklady vs. hodnota

Náklady na práci: Automatizace snižuje manuální práci o 60 % oproti tradičním továrnám.

Plýtvání materiálem: Software pro optimalizaci panelů minimalizuje zmetkovitost (<5 %).

Spotřeba energie: Zařízení na solární energii snižují emise CO2 o 30 %.

Případová studie návratnosti investic: Klient snížil počet montážních vad o 40 % po přechodu na továrnu SprintPCB.

Závěr

Výběr správné továrny na výrobu desek plošných spojů není jen o nákladech – jde o partnerství s týmem, který rozumí vašim technickým, logistickým a regulačním potřebám. Se SprintPCB získáte přístup k škálovatelné výrobě, neochvějné kvalitě a plánu pro inovace zítřka.

Jste připraveni vyzkoušet výrobu desek plošných spojů světové úrovně? Kontaktujte SprintPCB ještě dnes a získejte bezplatnou prohlídku továrny nebo okamžitou cenovou nabídku!
