Zvládnutí návrhu a výroby vícevrstvých desek plošných spojů: Průvodce pro experty pro rok 2025 od SprintPCB

Vzestup vícevrstvých desek plošných spojů v moderní elektronice

V dnešní elektronické krajině, kde je poptávka po kompaktních a vysoce výkonných řešeních, se vícevrstvé desky plošných spojů staly nezbytnými pro pokročilé obvody. Tyto složité desky se nacházejí ve všem od infrastruktury 5G až po lékařské zobrazovací systémy, což umožňuje inženýrům vměstnat více funkcí do menších prostor. Ve společnosti SprintPCB vynikáme ve výrobě vícevrstvých desek plošných spojů, kde kombinujeme přesné inženýrství s bezkonkurenční spolehlivostí. Tato příručka se ponoří do základů návrhu, výrobních procesů a nejmodernějších trendů a umožní vám plně využít technologii vícevrstvých desek plošných spojů.

Pochopení vícevrstvých desek plošných spojů: Více než jen základní jednoduchost

Vícevrstvá deska plošných spojů (PCB) integruje tři nebo více vodivých měděných vrstev, oddělených izolačním dielektrickým materiálem a spojených za tepla a tlaku. Tyto vrstvy jsou propojeny pokovenými průchozími otvory (PTH) nebo mikrootvory, což je činí ideálními pro složitá zařízení, jako například:

• Spotřební elektronika: Chytré telefony s více než 10 vrstvami desek pro 5G antény.
• Průmyslová automatizace: Řídicí jednotky motorů s integrovaným tepelným managementem.
• Letectví a kosmonautika: Systémy avioniky vyžadující stínění proti elektromagnetickému rušení a integritu vysokorychlostního signálu.

Proč vícevrstvé desky plošných spojů (PCB) překonávají jedno/dvouvrstvé desky plošných spojů:

• Prostorová účinnost: O 50–70 % menší rozměry ve srovnání s ekvivalentními jednovrstvými konstrukcemi.
• Vylepšená kvalita signálu: Vyhrazené zemnící/napájecí roviny snižují rušení šumem.
• Zvýšená odolnost: Laminovaná jádra FR-4 odolávají vibracím a tepelným cyklům.

Šest odvětví transformovaných vícevrstvými deskami plošných spojů

Telekomunikace: 12–20vrstvé desky plošných spojů napájejí základnové stanice 5G a routery milimetrových vln.

Lékařské přístroje: Flexibilní vícevrstvé desky plošných spojů umožňují výrobu magnetických rezonančních přístrojů a přenosných zdravotních monitorů.

Automobilový průmysl: ADAS (pokročilé asistenční systémy pro řidiče) se spoléhají na desky HDI (High-Density Interconnect).

IoT: Ultratenké 6vrstvé konstrukce pohánějí inteligentní senzory a nositelnou technologii.

Obrana: Odolné desky podporují radarové systémy a zabezpečená komunikační zařízení.

Energie: Vícevrstvé desky plošných spojů jsou klíčové pro solární invertory a systémy správy baterií (BMS).

Přesný výrobní proces vícevrstvých desek plošných spojů ve společnosti SprintPCB

Naše výroba vícevrstvých desek plošných spojů splňuje normy IPC-6012 třídy 3, což zajišťuje nejvyšší kvalitu:

Návrh vrstveného vrstvení

• Optimalizujte uspořádání vrstev pro řízení impedance, například konfigurace signál-zem-signál.
• Vyberte materiály: High-Tg FR-4, Rogers 4350B nebo polyimid pro hybridy typu flex-rigid.

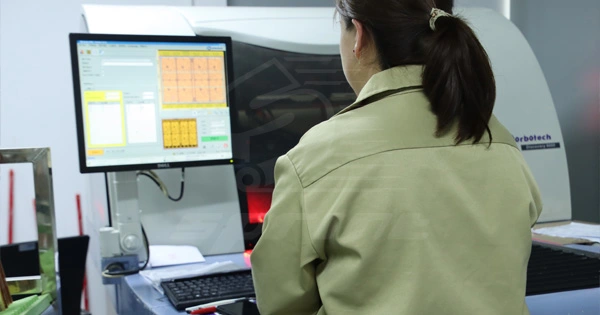

Zobrazování vnitřní vrstvy

• Laserové přímé zobrazování (LDI) dosahuje přesnosti čáry/prostoru 25 μm pro přesné vzory.
• AOI (Automated Optical Inspection) detekuje vady před laminací pro zajištění kvality.

Laminování a vrtání

• Hydraulické lisy spojují vrstvy při teplotě 180 °C a tlaku 350 psi pro silnou adhezi.
• Laserové vrtání vytváří v deskách HDI mikrootvory (průměr 50–100 μm) pro složité spoje.

Pokovování a povrchová úprava

• Bezproudové niklování ponořovacím zlatem (ENIG) poskytuje vynikající odolnost proti korozi.
• Výplň průchodek vodivým epoxidem zabraňuje vzniku vzduchových kapes a zajišťuje spolehlivé elektrické spojení.

Závěrečné testování

• TDR (časově-doménová reflektometrie) ověřuje impedanci pro integritu vysokorychlostního signálu.
• Zkoušky tepelným šokem (-55 °C až 125 °C, 500 cyklů) zajišťují odolnost v extrémních podmínkách.

Pět základních osvědčených postupů pro návrh vícevrstvých desek plošných spojů

• Plánování stohování v rané fázi: Oddělte analogové a digitální uzemnění, abyste zabránili vazbě šumu. Využijte symetrické stohování, abyste zabránili deformaci (např. 4 vrstvy: Signál-Uzemnění-Napájení-Signál).
• Správa integrity signálu: Vysokorychlostní trasy (např. DDR4, PCIe) veďte na sousední vrstvy se stíněním země. Dodržujte pravidlo 3W (rozteč tras = 3x šířka trasy), abyste minimalizovali přeslechy.
• Efektivní tepelný návrh: Umístěte tepelné průchodky pod výkonové komponenty (např. pouzdra QFN) pro odvod tepla. Pro efektivní odvod tepla použijte měděné povlaky na vnitřních vrstvách.
• Optimalizace DFM: Pokud to není nutné, vyhněte se použití propojek v podložce, protože to může zvýšit náklady o 15–20 %. Zajistěte, aby průměr prstenců byl ≥0,15 mm pro spolehlivé vrtání a pokovování.
• Spolupráce s vaším výrobcem: Sdílejte soubory Gerber, IPC-356 a ODB++ pro bezproblémovou výrobu vícevrstvých desek plošných spojů. Ověřte teplotu skelného přechodu (Tg) a koeficient tepelné roztažnosti (CTE), abyste předešli problémům s výrobou.

Navigace ve výrobních nákladech vícevrstvých desek plošných spojů: Optimalizační strategie

Počet vrstev: Šestivrstvá deska plošných spojů obvykle stojí o ~40 % více než čtyřvrstvá deska kvůli zvýšené složitosti a spotřebě materiálu.

Materiály: Vysokofrekvenční lamináty, jako je Rogers, zvyšují náklady o 30–50 % ve srovnání se standardními materiály FR-4.

Otvory: Mikrootvory vrtané laserem stojí 0,02–0,05 USD za otvor, zatímco mechanické vrtáky stojí pouze 0,005 USD za otvor.

Dodací lhůta: Zrychlené 5denní dodací lhůty mohou být o 25 % dražší než standardní 10denní výrobní cykly.

Tipy pro úsporu nákladů od SprintPCB:

• Použijte standardní tloušťku desky 1,6 mm, pokud specifické požadavky neurčují jinak.
• Pro nekritické aplikace zvolte povrchovou úpravu HASL (vyrovnávání pájením horkým vzduchem) a snižte tak náklady.
• Panelizujte malé desky, abyste minimalizovali plýtvání materiálem a maximalizovali efektivitu výroby.

Vícevrstvé desky plošných spojů vs. HDI: Výběr správné technologie pro váš projekt

Pohled do budoucnosti: Inovace v technologii vícevrstvých desek plošných spojů

• Vestavěné pasivní prvky: Rezistory a kondenzátory integrované do vnitřních vrstev, čímž se zmenšuje povrchová plocha až o 30 %.
• 3D tištěná elektronika: Aditivní výroba umožňuje rychlé prototypování 8vrstvých desek.
• Nástroje pro návrh s využitím umělé inteligence: Automatické trasování složitých BGA rozbočovačů během několika minut pro rychlejší návrhové cykly.
• Udržitelné materiály: Bezhalogenové lamináty a recyklovatelná měděná jádra podporují ekologickou elektroniku.

Proč je SprintPCB lídrem ve výrobě vícevrstvých desek plošných spojů

• Pokročilé funkce: Podpora až 32 vrstev, laserové vrtání o tloušťce 25 μm a řízení impedance ±10 %.
• Komplexní certifikace: ISO 9001, AS9100 (letecký průmysl) a IATF 16949 (automobilový průmysl) zaručují kvalitu a shodu s předpisy.
• Globální výrobní síť: Bezproblémový přechod od prototypu k hromadné výrobě napříč závody v USA, EU a Asii.
• Vyhrazená podpora: Náš technický tým poskytuje odborné poradenství v oblasti návrhu stackupů a DFM analýzy.

Závěr

Od nositelných zařízení IoT až po satelitní komunikaci, vícevrstvé desky plošných spojů (PCB) pohánějí inovace v elektronice tím, že umožňují miniaturizaci a vyšší výkon. Spojte se se společností SprintPCB a získejte přístup k našim nejmodernějším výrobním procesům, přísným testovacím protokolům a bezkonkurenčním technickým znalostem.

Potřebujete spolehlivého dodavatele vícevrstvých desek plošných spojů? Nahrajte své návrhové soubory ještě dnes a získejte nezávaznou cenovou nabídku a získejte 15% slevu na svou první objednávku!
