Zvyšte efektivitu své výroby se 4 pokročilými metodami panelizace desek plošných spojů

V dnešním rychle se rozvíjejícím elektronickém průmyslu je zlepšení efektivity výroby klíčovým úkolem. V procesu výroby desek plošných spojů je panelizace široce používanou strategií, která může výrazně zvýšit efektivitu výroby a zlepšit kvalitu výrobků. Pro další zlepšení efektivity výroby se stalo současným trendem zavádění pokročilých metod panelizace.

Tento článek vás provede zkoumáním čtyř pokročilých metod panelizace desek plošných spojů, které nejen zvyšují efektivitu výroby, ale také snižují počet chyb a vad, čímž zlepšují celkovou kvalitu výrobků. Nejprve si vysvětlíme, co je panelizace a proč je pro výrobu desek plošných spojů klíčová. Panelizování je výrobní technika, která zahrnuje seskupování více desek plošných spojů na větším panelu. Umístěním více desek na jeden panel pro výrobu lze dosáhnout dávkové výroby a centralizované správy, což výrazně zlepšuje efektivitu výroby. Hlavním účelem panelizace je usnadnit plynulý pohyb desek plošných spojů na montážní lince. Každá deska na panelu může mít stejný nebo odlišný design. Po dokončení výroby lze panel snadno rozdělit na jednotlivé desky plošných spojů. Jednou z výhod panelizace je schopnost optimalizovat výrobu malých nebo nepravidelně tvarovaných desek plošných spojů. Pro desky plošných spojů menší než 50 milimetrů x 50 milimetrů se panelizace důrazně doporučuje. Seskupením více desek plošných spojů na panelu mohou výrobci zjednodušit proces montáže, zkrátit výrobní dobu a snížit náklady. Panelizace navíc nabízí následující výhody:

Zvýšená efektivita: Panelizační konstrukce umožňuje současnou manipulaci s více deskami plošných spojů během výrobního procesu, což zkracuje čekací doby a zlepšuje celkovou efektivitu.

Zjednodušená montáž a testování: Umístěním více desek plošných spojů na jeden panel se zefektivňují procesy montáže a testování. Montážní personál může s panelem snadno pracovat a provádět pájení a testování efektivněji.

Snížení chyb a poškození: Panelizační konstrukce snižuje pravděpodobnost individuální manipulace s každou deskou plošných spojů, a tím snižuje riziko lidských chyb nebo poškození, ke kterým může dojít během manipulace.

Pochopení konceptu panelizace desek plošných spojů je klíčové pro optimalizaci výrobního procesu prostřednictvím této výrobní techniky. Poskytuje konstruktérům, výrobcům a montážnímu personálu efektivnější a spolehlivější řešení pro výrobu desek plošných spojů. Dále se ponoříme do čtyř pokročilých metod panelizace: V-Scoring, Tab-Routing, Breakaway Rails a Controlled Layer Separation. Podrobně prozkoumáme pracovní principy, aplikace a výhody každé metody. Pochopením charakteristik a rozsahu těchto metod si budete moci vybrat nejvhodnější metodu panelizace pro požadavky vašeho projektu.

Metody panelizace desek plošných spojů: V-skórování

V-Scoring je běžně používaná metoda panelizace, která spočívá v vyřezávání drážek ve tvaru V na panelu pro oddělení jednotlivých desek plošných spojů. Tato metoda je vhodná pro panely s pravidelnými tvary. Hlavními výhodami V-Scoringu jsou vysoká účinnost a nízké náklady. Umožňuje rychlé a přesné oddělení desek plošných spojů a je snadno implementovatelný. V-Scoring však není vhodný pro panely s nepravidelnými tvary nebo složitými řezy. Navíc není vhodný, když součástky na desce plošných spojů přesahují okraj, protože by se během procesu oddělení mohly poškodit.

Metody panelizace desek plošných spojů: Tab-Routing

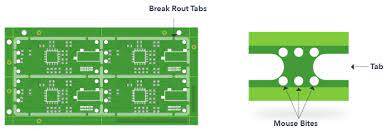

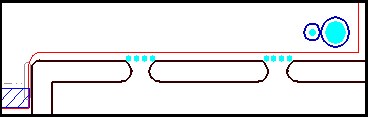

Směrování pomocí tab-routingu je flexibilní metoda panelizace vhodná pro desky plošných spojů nepravidelných tvarů. Zahrnuje vytvoření malých spojovacích jazýčků, známých jako „jazyky“, podél okrajů každé desky plošných spojů, které je drží pohromadě. Tyto jazýčky lze vytvořit řezáním nebo vrtáním a poskytují dočasnou oporu během montáže a testování. Výhody směrování pomocí tab-routingu spočívají v jeho schopnosti pojmout nepravidelné tvary a součástky, které přesahují okraj desky. Konstrukce jazýčků musí být navíc robustní, aby se po montáži a testování daly snadno řezat nebo zlomit. Jazýčky jsou obvykle opatřeny dalšími otvory nebo perforacemi, které pomáhají oddělovat jednotlivé desky plošných spojů, zajišťují rovnoměrné rozložení napětí podél okraje desky a snižují riziko poškození nebo deformace.

Metody panelizace desek plošných spojů: Odlamovací lišty

Odlamovací lišty jsou metodou panelizace, která zahrnuje přidání tenkých proužků materiálu na okraje panelu pro zajištění dodatečné opory. Tyto odlamovací lišty mají obvykle šířku od 5 do 8 milimetrů. Během výrobního procesu poskytují panelu extra stabilitu. Jakmile jsou desky plošných spojů sestaveny a otestovány, lze odlamovací lišty snadno odlomit a oddělit tak jednotlivé desky plošných spojů. Výhodou této metody je jednoduchost přidávání a odlamování odlamovacích lišt, přičemž na deskách plošných spojů zůstávají hladké a bez otřepů hrany.

Metody panelizace desek plošných spojů: Řízené oddělení vrstev

Řízená separace vrstev je metoda panelizace vhodná pro specifické scénáře. Využívá specifickou strukturu vrstev panelu k oddělení desek plošných spojů oddělením řídicích vrstev. Tato metoda se používá pro složité vícevrstvé desky plošných spojů, kde se řídicí vrstvy používají k vytvoření separačních bodů. Mezi výhody řízené separace vrstev patří zlepšená efektivita výroby a snížené riziko poškození a deformace během procesu separace. Během procesu návrhu je nutné pečlivě zvážit detaily umístění a implementace řídicí vrstvy, aby byla zajištěna úspěšná implementace této metody panelizace. Pochopením těchto čtyř pokročilých metod panelizace si můžete vybrat nejvhodnější metodu pro zlepšení efektivity výroby a kvality produktu na základě charakteristik a požadavků vašeho návrhu desky plošných spojů. Každá metoda má své jedinečné výhody a rozsah použití, proto je důležité během procesu návrhu pečlivě vyhodnotit a vybrat vhodnou metodu panelizace. Před výběrem metody panelizace se ujistěte, že důkladně pochopíte specifické požadavky projektu. Pro určení nejvhodnější metody panelizace zvažte faktory, jako je velikost, tvar, rozložení součástek a objem výroby desky plošných spojů. Vyhodnoťte dopad různých metod panelizace na efektivitu výroby a náklady. Zvažte požadavky na vybavení a proces každé metody, jakož i potenciální zlepšení efektivity výroby a úspory nákladů. Zajistěte, aby zvolená metoda panelizace neohrozila kvalitu a spolehlivost desky plošných spojů. Vyhodnoťte dopad každé metody na desku plošných spojů a součástky, zejména při práci se složitými tvary, citlivými součástkami nebo vysokofrekvenčními signály. Spolupracujte s výrobci nebo poskytovateli služeb montáže desek plošných spojů a diskutujte o jejich doporučeních a poznatcích. Mají rozsáhlé zkušenosti a odborné znalosti a mohou poskytnout cílené poradenství na základě požadavků projektu. Při výběru metody panelizace zvažte budoucí škálovatelnost a přizpůsobivost. Pokud se očekává zvýšení objemu výroby nebo vylepšení produktové řady, může být výhodné zvolit flexibilní a nastavitelnou metodu panelizace. Před dokončením metody panelizace proveďte experimenty a validace. Vytvořte vzorové desky pro testování a hodnocení, abyste se ujistili, že zvolená metoda splňuje očekávané výrobní výsledky a standardy kvality. Zůstaňte v obraze s vývojem a pokrokem v technologiích a metodách panelizace v oboru. Účastněte se relevantních seminářů, výstav a školení a sdílejte znalosti s odborníky, abyste se neustále učili a zlepšovali rozhodnutí v oblasti panelizace.

Nakonec se s vámi podělíme o několik úspěšných případových studií, které demonstrují praktické využití a efektivitu pokročilých metod panelizace ve výrobě. Společnost A je společnost specializující se na výrobu vysoce výkonných elektronických zařízení. Při výrobě desek plošných spojů využívají metodu panelizace V-drážkováním. Kombinací více desek plošných spojů na větším panelu dosáhli efektivního výrobního procesu. Díky metodě V-drážkování úspěšně oddělili desky plošných spojů různých velikostí a tvarů, čímž snížili přetížení výrobní linky a minimalizovali výrobní chyby. Toto vylepšení jim umožnilo dodávat produkty včas a zvýšilo celkovou efektivitu výroby. Společnost B je specializovaná společnost, která navrhuje a vyrábí nabíječky pro elektromobily. Za účelem zlepšení efektivity výroby přijala metodu panelizace s tab-routing. Metoda tab-routing jim umožňuje pohodlně manipulovat s deskami plošných spojů nepravidelných tvarů a součástkami, které přesahují přes okraj. Navržením tabů s odpovídající pevností mohou zajistit, že desky plošných spojů budou během montáže a testování bezpečně drženy na místě, a zároveň umožňují snadné řezání nebo oddělování po montáži. Tato metoda panelizace jim poskytuje flexibilitu a efektivitu, což jim umožňuje rychle reagovat na požadavky trhu a dodávat vysoce kvalitní nabíjecí produkty. Společnost C je výrobce specializující se na komunikační zařízení. Při výrobě desek plošných spojů zavedla metodu panelizace s odlamovacími kolejnicemi. Přidáním odlamovacích kolejnic na okraje panelu je schopna lépe kontrolovat vibrace a deformace během výrobního procesu. Jakmile jsou desky plošných spojů sestaveny a otestovány, lze odlamovací kolejnice snadno oddělit a zanechat čisté a hladké hrany, což zajišťuje vysoce kvalitní produkty z desek plošných spojů. Tato metoda panelizace výrazně zlepšila efektivitu výroby a snížila problémy s kvalitou výrobků způsobené poškozením nebo deformacemi během výrobního procesu. Společnost D je společnost specializující se na výrobu letecké elektroniky. Aby splnila vysoké požadavky na integritu signálu, zavedla metodu panelizace s řízeným oddělením vrstev. Začleněním řízeného oddělení vrstev do svých návrhů je schopna efektivně izolovat vysokorychlostní signály od nízkorychlostních signálů, čímž snižuje přeslechy a elektromagnetické rušení. Toto technologické vylepšení přispívá ke zvýšení imunity vůči rušení a zlepšení kvality signálu, čímž minimalizuje rizika snížení výkonu nebo selhání. Společnost D úspěšně implementovala tuto metodu panelizace, což vedlo ke zvýšení efektivity výroby a spolehlivosti jejích leteckých elektronických výrobků. Tyto případové studie zdůrazní skutečné výsledky těchto metod ve zlepšení efektivity výroby, snížení chyb a zvýšení kvality výrobků.dále demonstrující výhody zavedení pokročilých metod panelizace. Přečtením tohoto článku se dozvíte, jak zvýšit efektivitu výroby desek plošných spojů pomocí těchto pokročilých metod panelizace. Doporučujeme vám implementovat tyto metody do vaší skutečné výroby a sklízet významné výhody zvýšené efektivity a zlepšené kvality produktů. Pojďme se hlouběji ponořit do těchto pokročilých metod panelizace a pustit se do nové kapitoly ve výrobě desek plošných spojů.
