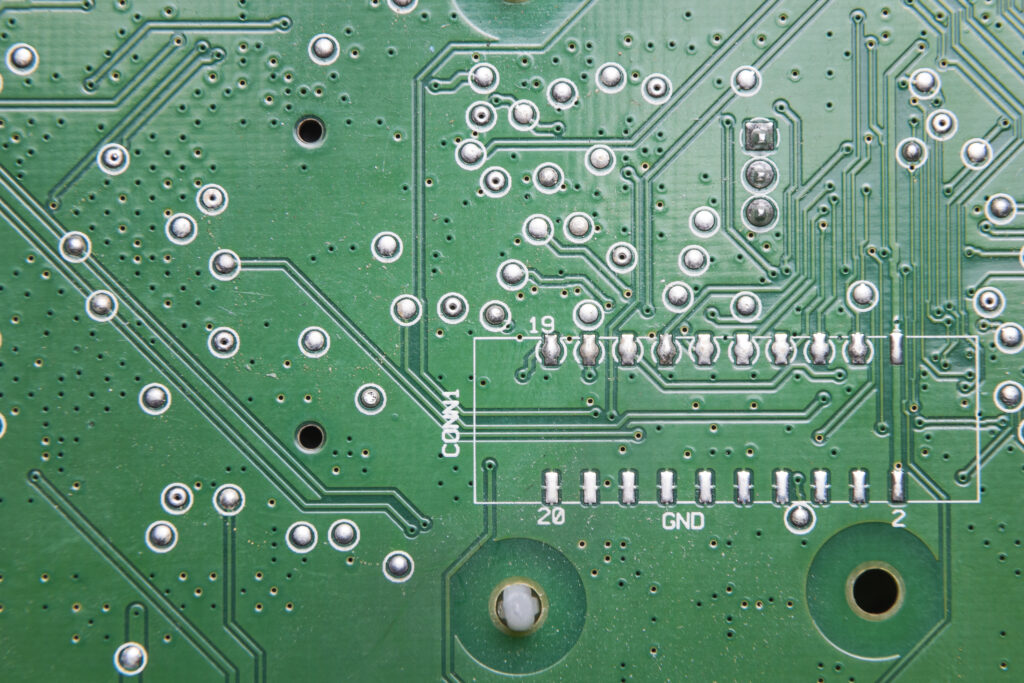

Přemýšleli jste někdy, k čemu slouží ty zelené povlaky a bílé značky v elektronických zařízeních? Když rozebíráte elektronické zařízení nebo pečlivě prozkoumáváte prototyp elektronické desky, můžete si všimnout vrstvy zeleného povlaku na pájecích ploškách a bílých značek na desce plošných spojů. Tyto zelené povlaky se nazývají pájecí masky a bílé značky jsou sítotisky na desky plošných spojů. Přestože jsou ve výrobě elektronických zařízení relativně malé, hrají velmi důležitou roli. Tento článek představí funkce pájecích masek a sítotisků na desky plošných spojů a také výhody, které přinášejí do procesu elektronické výroby. Než se ponoříme do významu pájecích masek a sítotisku na desky plošných spojů, nejprve si vysvětlíme jejich příslušné definice a funkce. To nám pomůže lépe porozumět jejich roli ve výrobě elektroniky.
Co je to pájecí maska?
Pájecí maska je povlak nanášený na desku plošných spojů (PCB), obvykle zelené barvy. Nanáší se na oblasti pájecích plošek, což jsou kovové oblasti plošek mezi piny součástek a deskou plošných spojů. Pájecí masky jsou obvykle vyrobeny z polyimidu nebo epoxidové pryskyřice a nanášejí se jako vrstva přes měděnou fólii na desce plošných spojů. Hlavní funkcí pájecí masky je chránit pájecí plošky před korozí a poškozením vnějším prostředím. Vytváří izolační vrstvu, která může zabránit zkratům, elektrickému rušení a také poškození způsobenému oxidací nebo korozí během procesu pájení. Povlak pájecí masky může také snížit pájecí můstky a chyby během procesu pájení, čímž zajišťuje přesnost a spolehlivost pájených spojů. Pájecí maska hraje zásadní roli v procesech výroby a montáže desek plošných spojů. Jako ochranná vrstva pájecí maska zabraňuje kontaktu pájecích plošek s korozivními látkami, prachem, vlhkostí a kontaminanty, které mohou být přítomny ve vnějším prostředí. To pomáhá udržovat spolehlivost a trvanlivost pájecích plošek a prodlužuje životnost desky plošných spojů. Izolační vlastnosti pájecí masky účinně zabraňují zkratům mezi různými pájecími ploškami a zabraňují vzniku nesprávných proudových cest. Snižuje také pravděpodobnost elektromagnetického rušení (EMI) a rádiofrekvenčního rušení (RFI), čímž zvyšuje odolnost desky plošných spojů vůči rušení. Povlak na pájecí masce řídí tok pájky, čímž snižuje chyby při pájení a riziko zkratů mezi pájecími ploškami. Poskytuje přesné vedení k omezení polohy pájky, čímž se proces pájení stává kontrolovanějším a přesnějším. Pájecí maska se široce používá v různých elektronických zařízeních a průmyslových odvětvích, mimo jiné: Komunikační zařízení: Pájecí maska se používá při výrobě a montáži desek plošných spojů mobilních telefonů, routerů, komunikačních základnových stanic a dalších zařízení, čímž zajišťuje jejich stabilitu a spolehlivost v různých prostředích. Automobilová elektronika: V oblasti automobilové elektroniky se pájecí maska používá k výrobě a montáži řídicích jednotek vozidel, přístrojových panelů, zábavních systémů v automobilu a dalších, aby se zajistil jejich normální provoz v náročných podmínkách vibrací, teploty a vlhkosti. Průmyslové řídicí systémy: Pájecí maska se aplikuje na desky plošných spojů v průmyslových automatizačních a řídicích systémech k ochraně desek plošných spojů před prachem, vlhkostí a chemickými látkami přítomnými v průmyslovém prostředí, čímž se zajišťuje spolehlivost a stabilita zařízení. Lékařské vybavení: Při výrobě zdravotnických prostředků se pájecí maska používá na deskách plošných spojů pro různá zdravotnická zařízení, aby se zabránilo dopadu bakterií, korozivních kapalin a kontaminace životního prostředí na výkon zařízení a bezpečnost pacientů. Stručně řečeno,Pájecí maska hraje klíčovou roli ve výrobě elektronických zařízení v různých oblastech. Chrání pájecí plošky, zvyšuje stabilitu a spolehlivost desek plošných spojů a zároveň snižuje vady pájení a náklady na údržbu. Je nepostradatelnou součástí moderní elektronické výroby. Nyní, když jsme pochopili roli pájecí masky, zaměřme se na sítotisky na deskách plošných spojů a pochopme jejich význam.
Co jsou sítotisky na plošné spoje (PCB)?
Sítotisk na desky plošných spojů (PCB) označuje bílé značky vytištěné na desce plošných spojů, obvykle vytvořené technikou sítotisku. Jsou to viditelné značky používané k identifikaci a vodítku, které usnadňují montáž, testování a opravy během výroby elektroniky. Sítotisk obvykle obsahuje text, symboly, popisky pinů, umístění součástek a další relevantní informace, které lze přímo vytisknout na povrch desky plošných spojů nebo na její horní část. Sítotisk na desky plošných spojů hraje důležitou roli v elektronické výrobě. Sítotisk na desky plošných spojů poskytuje textové a symbolické značky, které usnadňují identifikaci a lokalizaci součástek, konektorů, testovacích bodů a dalších důležitých prvků na desce plošných spojů. To je obzvláště důležité pro montážní personál, protože může správně instalovat a připojovat součástky na základě pokynů na sítotisku, čímž snižuje riziko chyb při montáži. Sítotisk navíc poskytuje užitečné reference pro opravy a řešení problémů, což usnadňuje lokalizaci a řešení problémů. Sítotisk na desky plošných spojů může vylepšit vizuální texturu desek plošných spojů a dodat elektronickým výrobkům profesionální a vysoce kvalitní vzhled. Přesné značky a jasně viditelné informace poskytované sítotiskem mohou zvýšit vizuální atraktivitu produktu a vylepšit uživatelský zážitek. Sítotisk lze navíc použít k začlenění log značek a splnění požadavků na přizpůsobení pomocí různých barev a fontů, což produktu dodává jedinečné vizuální vlastnosti. Sítotisk na desky plošných spojů (PCB) poskytuje vizuální znázornění důležitých informací, což usnadňuje čtení a pochopení desek plošných spojů. Označením pinů součástek, připojovacích bodů, napětí a názvů signálů a dalších důležitých detailů pomáhá sítotisk inženýrům a technikům rychle pochopit funkčnost a konstrukční záměr desky plošných spojů. To je nezbytné pro vývoj, testování a údržbu elektronických systémů, protože pomáhá snižovat chyby a zvyšovat efektivitu. Sítotisk na desky plošných spojů se široce používá v různých elektronických zařízeních a systémech, mimo jiné v následujících oblastech: Spotřební elektronika: Sítotisk na desky plošných spojů se běžně vyskytuje ve spotřební elektronice, jako jsou mobilní telefony, tablety, televizory, audio zařízení a domácí spotřebiče. Pomáhá uživatelům identifikovat a ovládat různá funkční tlačítka, konektory a kontrolky. Průmyslové řízení: V průmyslových automatizačních a řídicích systémech se sítotisk na desky plošných spojů používá k identifikaci klíčových součástí, jako jsou senzory, akční členy, regulátory a konektory, a pomáhá inženýrům se správným zapojením a laděním. Lékařské vybavení: V lékařském průmyslu je sítotisk desek plošných spojů klíčový pro identifikaci různých funkčních oblastí, ovládacích panelů a varovných signálů na zdravotnických prostředcích.Poskytují základní pokyny pro zdravotnické pracovníky, jak správně obsluhovat zařízení a dodržovat specifické bezpečnostní pokyny. Automobilová elektronika: V oblasti automobilové elektroniky se sítotisk desek plošných spojů (PCB) používá k identifikaci klíčových součástí, jako jsou řídicí jednotky, senzory, kabelové svazky a konektory v automobilových elektronických systémech. Pomáhají technikům s diagnostikou, opravami a údržbou. Stručně řečeno, sítotisk desek plošných spojů hraje klíčovou roli v elektronické výrobě tím, že poskytuje identifikaci, vedení a čitelnost, čímž zlepšuje funkčnost a vizuální efekty desek plošných spojů. Ať už se jedná o spotřební elektroniku, průmyslové řízení, zdravotnické prostředky nebo automobilovou elektroniku, sítotisk desek plošných spojů hraje klíčovou roli v zajištění výkonu a spolehlivosti elektronických výrobků. Prostřednictvím našeho úvodu do pájecí masky a sítotisku desek plošných spojů vidíme jejich důležitost v elektronické výrobě. Nyní si shrňme jejich výhody. Pájecí maska a sítotisk desek plošných spojů hrají klíčovou roli v ochraně desek plošných spojů a pájecích plošek. Pájecí maska je vrstva povlaku nanesená na pájecí plošky, která zabraňuje nadměrnému roztékání pájecí pasty kolem plošek během pájení, čímž se předchází zkratům a vadám pájení. Působí také jako bariéra proti vzduchu, vlhkosti a dalším faktorům prostředí, které mohou způsobit korozi a oxidaci desky plošných spojů, a tím prodlužuje její životnost. Pájecí maska také poskytuje izolační vlastnosti, které zabraňují elektrickým zkratům mezi pájecími ploškami. Kromě toho může také poskytovat určitý stupeň mechanické ochrany a snižovat dopad vnějšího fyzického poškození na desku plošných spojů. Stručně řečeno, pájecí maska zajišťuje normální provoz desky plošných spojů a pájecích plošek v různých prostředích tím, že poskytuje ochrannou vrstvu, čímž zlepšuje spolehlivost a stabilitu zařízení. Pájecí maska a sítotisk desek plošných spojů hrají klíčovou roli v procesu výroby elektroniky a výrazně zlepšují efektivitu výroby. Přítomnost pájecí masky usnadňuje a zpřesňuje proces pájení. Může omezit tok pájecí pasty, což usnadňuje umístění součástek na pájecí plošky. Existence pájecí masky také snižuje plýtvání pájecí pastou během procesu pájení, zvyšuje efektivitu výroby a snižuje náklady. Sítotisk desek plošných spojů navíc slouží jako nástroj pro označování a vedení, který pomáhá výrobnímu personálu s přesným umístěním a instalací elektronických součástek a snižuje možnost chyb při montáži. Poskytováním jasných pokynů a značení činí sítotisk desek plošných spojů výrobní proces efektivnějším, přesnějším a kontrolovatelnějším. Sítotisk na desky plošných spojů hraje důležitou roli v elektronické výrobě, protože poskytuje identifikaci a vodítka. Sítotisk se obvykle objevuje na desce plošných spojů ve formě bílých symbolů, textu nebo grafiky.Mohou být použity k identifikaci důležitých míst na desce plošných spojů, jako jsou součástky, konektory a testovací body. Toto značení pomáhá výrobnímu personálu přesně identifikovat a lokalizovat součástky během montáže a testování, čímž se snižují chyby a zvyšuje efektivita. Sítotisk desek plošných spojů může navíc obsahovat čísla verzí, informace o výrobci a další důležité identifikátory, což usnadňuje poprodejní údržbu a řešení problémů. Díky jasné identifikaci a pokynům pomáhá sítotisk desek plošných spojů zajistit kvalitu a konzistenci desek plošných spojů, zjednodušuje výrobní proces a zlepšuje sledovatelnost produktu. Jak je popsáno v tomto článku, pájecí maska a sítotisk desek plošných spojů hrají klíčovou roli v elektronické výrobě. Pájecí maska chrání desku plošných spojů a pájecí plošky, čímž zabraňuje zkratům a korozi způsobené vlivem prostředí. Sítotisk desek plošných spojů zároveň poskytuje identifikaci a pokyny, díky čemuž je proces elektronické výroby efektivnější a přesnější. Tyto malé zelené povlaky a bílé značky hrají klíčovou roli ve výkonu a spolehlivosti elektronických zařízení. Proto jsou pájecí maska a sítotisk desek plošných spojů nepostradatelné, ať už se jedná o osobní DIY projekty nebo velkovýrobu.
