Deska plošných spojů (PCB) je klíčovou součástí elektronických zařízení. Slouží jako platforma pro připojení a podporu elektronických součástek a kvalita a výkon desek plošných spojů významně ovlivňují spolehlivost a funkčnost zařízení. Povrchová úprava, jako jeden z klíčových kroků při výrobě desek plošných spojů, hraje zásadní roli v zajištění kvality a spolehlivosti desek plošných spojů. Tento článek se zaměří na diskusi o tloušťce povrchové úpravy desek plošných spojů a jejím vztahu k normám IPC (Institute for Printed Circuits). Tloušťka povrchové úpravy se vztahuje k tloušťce vrstvy povrchové úpravy, která je klíčová pro výkon, spolehlivost a životnost desek plošných spojů. Zajištění toho, aby tloušťka povrchové úpravy splňovala požadavky norem IPC, je nezbytné pro zajištění kvality a konzistence výrobků během výrobního procesu. V následujícím článku se ponoříme do různých metod povrchové úpravy a požadavků norem IPC týkajících se tloušťky povrchové úpravy desek plošných spojů. Vysvětlíme principy fungování, výhody a scénáře použití každé metody povrchové úpravy a také poskytneme podrobný přehled norem IPC upravujících tloušťku povrchové úpravy desek plošných spojů. Dále nabídneme praktická doporučení, která pomohou výrobcům při implementaci a kontrole tloušťky povrchové úpravy desek plošných spojů v praxi a zajistí tak kvalitu a výkon výrobků.
Základní koncept povrchové úpravy desek plošných spojů.

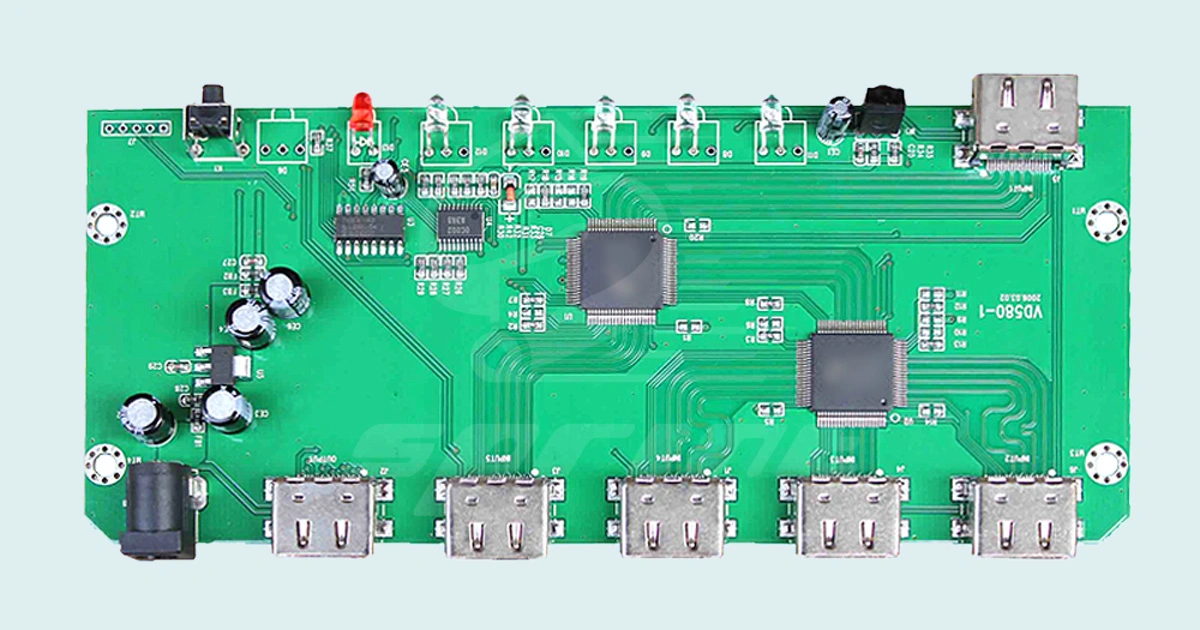

Povrchová úprava desek plošných spojů (PCB) je proces nanášení vrstvy specifického materiálu na povrch desky plošných spojů, který zajišťuje ochranu, zvyšuje vodivost, zabraňuje korozi nebo zlepšuje pájitelnost. V procesu výroby desek plošných spojů patří mezi běžné metody povrchové úpravy imerzní zlato, imerzní stříbro, imerzní cínování a ENEPIG (bezproudové niklování, bezproudové palladiové imerzní zlato).Bezproudové niklování imerzním zlatem (ENIG):
ENIG je metoda nanášení vrstvy zlata na povrch desky plošných spojů (PCB) pomocí bezproudového pokovování. Využívá elektrochemický proces k vytvoření kovové ochranné vrstvy na povrchu desky plošných spojů. ENIG nabízí vynikající vodivost a odolnost proti korozi, což z něj činí preferovanou volbu pro vysoce výkonné aplikace. ENIG také vykazuje dobrou pájitelnost, protože zlato je vysoce pájitelný kov.Bezproudové stříbro (ES):
Bezproudové stříbro je metoda nanášení vrstvy stříbra na povrch desky plošných spojů (PCB) pomocí bezproudového pokovování. Na povrchu desky plošných spojů se vytváří tenký film stříbra. Vykazuje dobrou vodivost a tepelnou vodivost a je cenově výhodné, což z něj činí alternativu v určitých aplikacích. Bezproudové stříbro se obvykle používá ve vysokofrekvenčních obvodech nebo ve vysoce výkonných aplikacích.Horkovzdušné pájení (HASL):
HASL, také známé jako horkovzdušné pájení při vyrovnávání, je běžně používaná metoda povrchové úpravy. Zahrnuje nanesení vrstvy cínu na povrch desky plošných spojů a použití horkého vzduchu k jejímu roztavení a rozprostření.ENEPIG (bezproudové niklování, bezproudové palladiové imerzní zlato):
ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold) je vysoce výkonná metoda povrchové úpravy, při které se na povrch desky plošných spojů postupně nanáší kompozitní tenký film niklu, palladia a zlata. Norma IPC-4556 rovněž zahrnuje požadavky na ENEPIG, včetně tloušťky niklu, palladia a zlata, a také vlastnosti, jako je tepelná odolnost, odolnost proti korozi a pájitelnost. V praxi si výrobci musí zvolit vhodnou metodu povrchové úpravy na základě konkrétních aplikací a požadavků a přísně kontrolovat tloušťku povrchové úpravy, aby byla zajištěna výkonnost a spolehlivost desek plošných spojů. To zahrnuje použití správných procesních parametrů a opatření pro kontrolu kvality, jako je přesné měření materiálu a metody kontroly, aby se zajistil soulad s normami IPC.Důležitost tloušťky povrchové úpravy desek plošných spojů
Tloušťka povrchové úpravy desek plošných spojů (PCB) hraje klíčovou roli ve spolehlivosti pájení, elektrických vlastnostech, odolnosti proti korozi, pájecích schopnostech a kompatibilitě. Tloušťka povrchové úpravy desek plošných spojů je nezbytná pro spolehlivost pájení. Vrstvy povrchové úpravy, jako je imerzní zlato, imerzní stříbro a imerzní cín, poskytují dobrý pájecí povrch, což umožňuje správné smáčení pájky a tvorbu rovnoměrných pájených spojů. Vhodná tloušťka povrchové úpravy zajišťuje kvalitu pájených spojů, zabraňuje vadám pájení, jako je odlupování pájky a neúplné vyplnění pájených spojů, čímž zlepšuje spolehlivost pájení desek plošných spojů. Tloušťka povrchové úpravy desek plošných spojů je také klíčová pro elektrický výkon. Různé metody povrchové úpravy mají různé charakteristiky odporu a vodivosti. Řízením tloušťky povrchové úpravy je možné zajistit, aby hodnoty odporu a charakteristiky vodivosti spadaly do požadovaného konstrukčního rozsahu, čímž se zachová normální funkčnost a výkon obvodu. Vrstva povrchové úpravy desek plošných spojů může poskytnout ochrannou bariéru, která zabraňuje reakci kovových stop a kontaktů desek plošných spojů s kyslíkem, vlhkostí, chemikáliemi a dalšími prvky v prostředí. Vhodná tloušťka vrstvy povrchové úpravy může účinně zvýšit odolnost desek plošných spojů proti korozi a prodloužit jejich životnost. Povrchová úprava může zlepšit výkon pájecího procesu desek plošných spojů. Například povrchová úprava ponořovacím zlatem nabízí vynikající pájitelnost a odolnost proti oxidaci, díky čemuž je proces pájení stabilnější a řiditelnější. Vhodná tloušťka povrchové úpravy může zajistit vhodné podmínky pájení a procesní okna, čímž se snižuje výskyt vad pájení a zlepšuje se efektivita výroby. Různé elektronické součástky a zařízení mohou mít specifické požadavky na tloušťku povrchové úpravy desek plošných spojů. Dodržování norem IPC (Institute for Printed Circuits) a průmyslových specifikací, aby se zajistilo, že tloušťka povrchové úpravy desek plošných spojů splňuje požadavky na kompatibilitu součástek a zařízení, přispívá k celkové stabilitě a výkonu systému. Dosažením vhodné tloušťky povrchové úpravy lze zlepšit kvalitu, spolehlivost a výkon desek plošných spojů a zároveň snížit vady svařování a problémy s kvalitou ve výrobě. Proto je přísná kontrola a dodržování norem IPC týkajících se požadavků na tloušťku povrchové úpravy klíčová v procesech výroby a návrhu desek plošných spojů.Normy IPC pro tloušťku povrchové úpravy desek plošných spojů
Normy IPC (Institute for Printed Circuits) jsou široce používanou řadou norem v elektronickém průmyslu, které upravují různé aspekty výrobního procesu desek plošných spojů (PCB). Níže uvádíme podrobný popis specifických požadavků a metod měření uvedených v normách IPC-4552A (Immersion Gold), IPC-4553 (Immersion Silver), IPC-4554 (Immersion Tin) a IPC-4556 (Electroless Nickel Electroless Palladium Immersion Gold neboli ENEPIG).Standard IPC-4552A (Imerzní zlato):

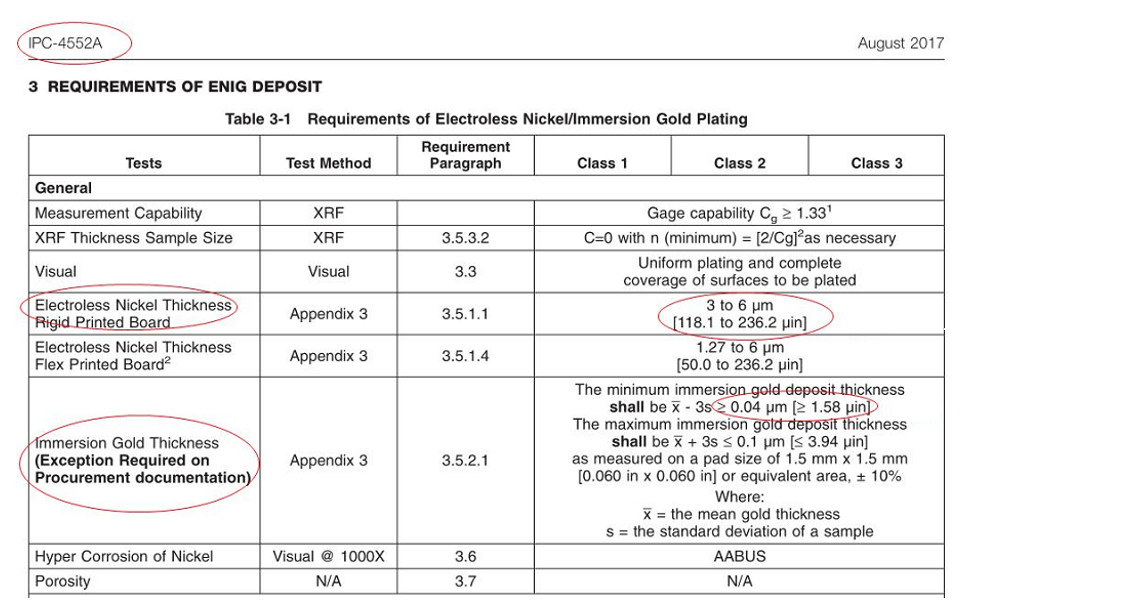

Norma IPC-4552A specifikuje požadavky a specifikace pro povrchovou úpravu imerzním zlatem. Požaduje minimální tloušťku vrstvy imerzního zlata 1,58U, ačkoli průmysl obvykle dodržuje standard tloušťky 2U. Norma také specifikuje vlastnosti povlaku, tepelnou odolnost, odolnost proti korozi a další požadavky na vrstvu imerzního zlata s tloušťkou niklu 3–6 μm. Metody měření zahrnují použití rentgenové fluorescenční spektroskopie (XRF) k měření tloušťky kovu a zkoumání a měření rovnoměrnosti a pokrytí povlaku stržením povlaku ze vzorku a jeho prohlídkou pod mikroskopem.
Standard IPC-4553 (Imerzní stříbro):

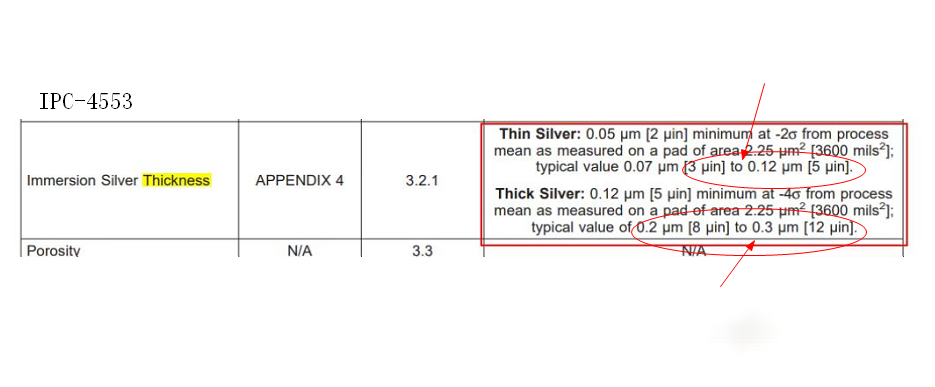

Norma IPC-4553 definuje požadavky a specifikace pro povrchovou úpravu imerzním stříbrem. Tloušťka imerzní stříbrné vrstvy se dělí na tenkou a silnou stříbrnou vrstvu. Tloušťka tenké stříbrné vrstvy by se měla pohybovat v rozmezí 3 až 5U. Tloušťka silné stříbrné vrstvy by se měla pohybovat v rozmezí 8 až 12U, což je v průmyslu běžně používaná metoda.
Standard IPC-4554 (imerzní cín):

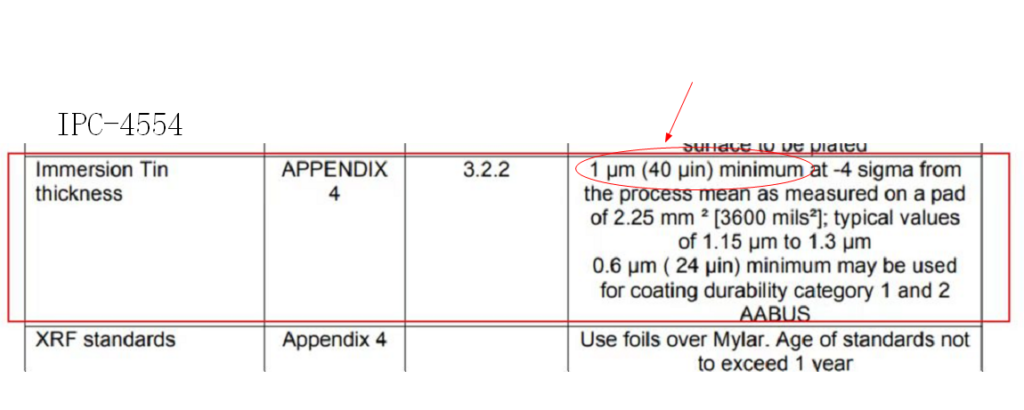

Norma IPC-4554 specifikuje požadavky a specifikace pro povrchovou úpravu imerzním cínem. Norma vyžaduje typickou tloušťku vrstvy imerzního cínu přibližně 1 μm. Specifikuje také požadavky na vlastnosti povlaku, tepelnou odolnost, odolnost proti korozi a další aspekty vrstvy imerzního cínu. Metody měření zahrnují použití rentgenové fluorescenční spektrometrie (XRF) k měření tloušťky kovu a kontrolu a měření rovnoměrnosti a pokrytí povlaku odstraněním vrstvy ze vzorku a jejím zkoumáním pod mikroskopem. Upozorňuji, že ačkoli jsem poskytnuté informace přeložil co nejlépe, je vždy vhodné konzultovat oficiální normu IPC-4554 pro přesné a podrobné informace.
Standard IPC-4556 (ENEPIG):

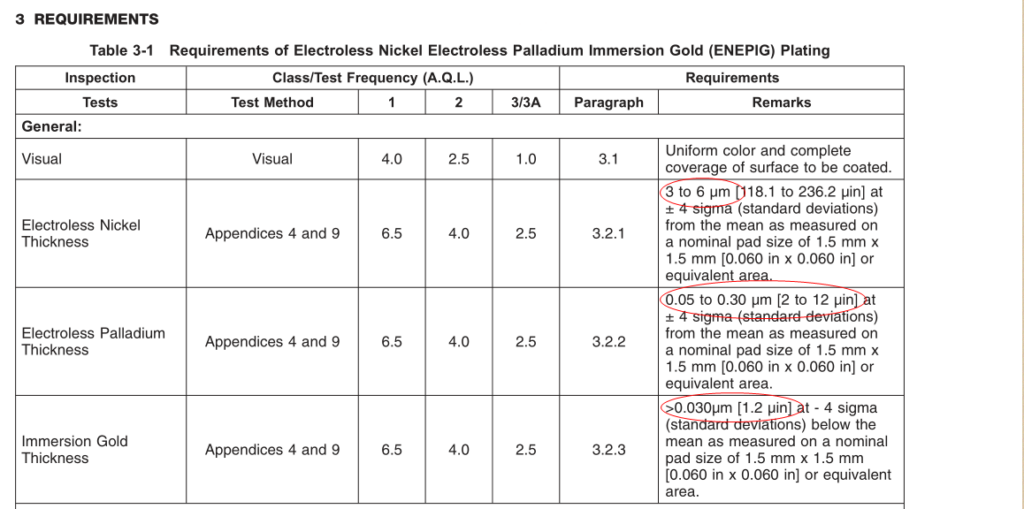

Norma IPC-4556 definuje požadavky a specifikace pro povrchovou úpravu ENEPIG (bezproudové niklování bezproudovým palladiovým imerzním zlatem). Norma nařizuje, aby tloušťka vrstvy niklu pro ENEPIG byla mezi 3 a 6 μm, tloušťka vrstvy palladia mezi 2 a 12U a tloušťka vrstvy zlata byla rovna nebo větší než 1,2 μm. Normy také specifikují požadavky na výkon povlaku, tepelnou odolnost a odolnost vrstvy ENEPIG proti korozi. Metody měření zahrnují použití rentgenové fluorescenční spektroskopie (XRF) k měření tloušťky vrstev niklu, palladia a zlata, stejně jako odstranění povlaku ze vzorku a použití mikroskopie k prohlídce a měření rovnoměrnosti a pokrytí povlaku. Tyto požadavky a metody měření specifikované normami IPC mají za cíl zajistit kvalitu, konzistenci a spolehlivost vrstev povrchové úpravy desek plošných spojů. Dodržováním těchto norem mohou výrobci zajistit, že tloušťka povrchové úpravy desek plošných spojů splňuje průmyslové standardy a splňuje požadavky na výkon a spolehlivost desek plošných spojů.
Jak implementovat a kontrolovat tloušťku povrchové úpravy desek plošných spojů v praxi
Řízení procesů:
Během procesu výroby desek plošných spojů je důležité striktně dodržovat správné procesní parametry a pracovní postup během fáze povrchové úpravy. To zahrnuje kontrolu koncentrace, teploty, hodnoty pH a doby zpracování chemických roztoků. Pro různé metody povrchové úpravy se řiďte pokyny poskytnutými dodavateli nebo příslušnými normami, abyste zajistili dodržení správných procesních parametrů a kroků pro dosažení požadované tloušťky povrchové úpravy.Detekce a měření:
Používejte vhodné měřicí nástroje a zařízení k detekci a měření tloušťky povrchové úpravy desek plošných spojů. Mezi běžné metody měření patří mimo jiné rentgenová fluorescenční (XRF) měřicí přístroje, skenovací elektronové mikroskopy (SEM) a iontová chromatografie (ICP). Zajistěte přesnost a kalibraci měřicího zařízení, abyste dosáhli spolehlivých a konzistentních výsledků měření.Technické požadavky a normy:
Pro pochopení technických požadavků a specifikací pro tloušťku povrchové úpravy se řiďte normami IPC nebo příslušnými průmyslovými normami. Například norma IPC-4552A se používá pro imerzní zlato, IPC-4553 pro imerzní stříbro, IPC-4554 pro imerzní cín a IPC-4556 pro ENEPIG. Dodržováním těchto norem a přijetím jejich doporučených metod a požadavků měření zajistěte, aby tloušťka povrchové úpravy splňovala stanovené požadavky norem.Řízení procesů a dokumentace:
Během výrobního procesu zavádět řízení procesů a dokumentaci k zajištění konzistence a sledovatelnosti tloušťky povrchové úpravy. Zaznamenávat procesní parametry, výsledky měření a kontrolní data a vytvářet procesní kontrolní diagramy nebo analýzy dat pro sledování a kontrolu odchylek v tloušťce povrchové úpravy. V případě potřeby neprodleně přijímat nápravná opatření.Školení a řízení kvality:
Poskytněte obsluze nezbytné školení a pokyny, aby se zajistilo, že rozumí metodám povrchové úpravy, procesním parametrům a požadavkům na kontrolu. Zaveďte efektivní systém řízení kvality, včetně interních auditů a neustálého zlepšování, abyste zajistili, že tloušťka povrchové úpravy splňuje standardy kvality, a abyste napravili jakékoli potenciální problémy nebo odchylky.Výběr dodavatele a spolupráce:
Výběr spolehlivých dodavatelů a partnerství s nimi je klíčové. Hledejte dodavatele se zkušenostmi a odbornými znalostmi v poskytování služeb povrchové úpravy, které splňují vaše požadavky. Úzce spolupracujte se svými dodavateli, abyste se ujistili, že rozumí a splňují vaše požadavky na tloušťku povrchové úpravy. Vytvoření stabilního dodavatelského řetězce je nezbytné pro udržení konzistentní kvality. V tomto článku jsme se zabývali vztahem mezi tloušťkou povrchové úpravy desek plošných spojů a normami IPC. Díky hlubšímu pochopení běžně používaných metod povrchové úpravy, jako je imerzní zlato, imerzní stříbro, imerzní cín a ENEPIG, jsme si uvědomili zásadní význam správné tloušťky povrchové úpravy pro zajištění kvality a výkonu desek plošných spojů. Dodržování norem IPC je klíčem k zajištění konzistence a shody tloušťky povrchové úpravy desek plošných spojů. Závěrem lze říci, že pochopení norem IPC a zavedení vhodných kontrolních opatření jsou klíčové pro zajištění toho, aby tloušťka povrchové úpravy desek plošných spojů splňovala požadavky norem IPC. Pouze tehdy můžeme dosáhnout vysoce kvalitních a spolehlivých desek plošných spojů, které splňují požadavky různých aplikačních oblastí.
