1 Volba mezi pevnou a flexibilní deskou a FPC: Vyvažování výhod a nevýhod

2023-05-31Zpravodaj: SprintPCB

V moderním návrhu a výrobě elektronických zařízení je výběr vhodného typu desky plošných spojů klíčový. Pevné a flexibilní desky plošných spojů (FPC) jsou dvě běžné možnosti, které hrají důležitou roli v různých aplikačních scénářích. Pevné a flexibilní desky plošných spojů jsou navrženy tak, aby kombinovaly vlastnosti tuhosti a flexibility, a v určitých oblastech poskytují flexibilitu a ohybové schopnosti, zatímco v jiných si zachovávají tuhost. Na druhou stranu jsou FPC známé svou ohybností a poddajností, díky čemuž jsou vhodné pro aplikace, které vyžadují miniaturizaci a vysokou hustotu zapojení. Výběr správného typu desky plošných spojů pro konkrétní projekt je nezbytný pro zajištění výkonu, spolehlivosti a efektivity výroby elektronických zařízení. Pro mnoho návrhářů a výrobců však může být rozhodnutí mezi pevnou a flexibilní deskou a FPC náročné. Proto si tento článek klade za cíl prozkoumat výhody a nevýhody pevně a flexibilních desek a FPC a poskytnout klíčové aspekty, které čtenářům pomohou činit informovaná rozhodnutí ohledně kompromisů. Pochopením charakteristik a aplikací pevně a flexibilních desek a FPC budou čtenáři schopni činit moudrá rozhodnutí na základě požadavků a omezení svých projektů. Ať už se jedná o snahu o vyšší prostorovou efektivitu a flexibilitu designu, nebo o zaměření na zlepšení nákladové a výrobní efektivity, tento článek poskytne komplexní informace, které čtenářům pomohou s informovaným výběrem mezi tuhými a flexibilními deskami a FPC. Dále se v článku hlouběji ponoříme do diskuse o výhodách a nevýhodách tuhých a flexibilních desek a FPC , jakož i o klíčových faktorech při výběru.

Výhody tuhé a flexibilní desky

Pevná-flexibilní-deska-1

Desky s pevným a flexibilním plošným spojem nabízejí funkčnost pevných i flexibilních součástí na jedné desce plošných spojů. Tato konstrukce snižuje počet propojení a konektorů mezi součástkami, čímž šetří místo a usnadňuje integraci elektronických prvků do kompaktních zařízení nebo systémů. Flexibilita konstrukce desek s pevným a flexibilním plošným spojem navíc umožňuje přizpůsobení rozvržení tak, aby lépe vyhovovalo specifickým požadavkům aplikace a vyhovovalo složitým elektronickým návrhům. Kombinace pevných a flexibilních materiálů v deskách s pevným a flexibilním plošným spojem poskytuje vyšší spolehlivost a odolnost. Pevná část poskytuje stabilní oporu a mechanickou pevnost, čímž zabraňuje poškození desky vibracemi nebo ohýbáním. Flexibilní část se může přizpůsobit ohýbání a kroucení, čímž snižuje mechanické namáhání, a tím prodlužuje životnost a spolehlivost desky. Konstrukce desek s pevným a flexibilním plošným spojem eliminuje potřebu velkého počtu konektorů a zásuvných modulů potřebných u tradičních desek plošných spojů. Tím se snižuje počet připojovacích bodů, minimalizují se potenciální problémy s připojením a poruchové body, a tím se zlepšuje celková spolehlivost obvodu. Snížení počtu konektorů dále zjednodušuje proces montáže, čímž se šetří výrobní náklady a čas. Konstrukce desek s pevným a flexibilním plošným spojem může snížit počet součástek a kroků montáže, což vede k nižším výrobním nákladům a době montáže. Ve srovnání s tradičními metodami, které zahrnují použití samostatných desek plošných spojů a kabelových svazků, integrovaná konstrukce tuhých a flexibilních desek snižuje chyby a selhání během montáže, čímž zvyšuje efektivitu výroby.

Nevýhody rigid-flex desky

Konstrukce tuhých a flexibilních desek plošných spojů je složitá, protože vyžaduje integraci a směrování dvou různých materiálů. To může vyžadovat pokročilé konstrukční dovednosti a nástroje. Výrobní náklady tuhých a flexibilních desek plošných spojů jsou navíc obvykle vyšší ve srovnání s tradičními tuhými nebo flexibilními deskami plošných spojů. To zahrnuje náklady na materiál, techniky zpracování a specializované výrobní zařízení. Výrobní a montážní procesy tuhých a flexibilních desek jsou složitější než u tradičních desek plošných spojů. Vzhledem k jedinečné struktuře jsou pro zajištění spolehlivosti a stability flexibilních částí vyžadovány speciální výrobní techniky a zařízení. Montáž tuhých a flexibilních desek navíc vyžaduje vyšší technické znalosti a pečlivé zacházení, aby se správně spojily a zajistily spojovací body mezi tuhými a flexibilními částmi. Složitost struktury tuhých a flexibilních desek činí opravy a renovace náročnějšími. Oprava flexibilní části může vyžadovat specializované techniky a vybavení, zatímco oprava pevné části může vyžadovat přepracování a repasi celé desky plošných spojů. Proto jsou náklady a časové investice do údržby a oprav tuhých a flexibilních desek vysoké. Konstrukce a výroba tuhých a flexibilních desek jsou vhodné pro specifické scénáře použití. Pro určité požadavky, jako jsou prostředí s vysokými teplotami, vysoká vodivost proudu nebo mechanické namáhání, nemusí být tuho-flexibilní deska nejvhodnější volbou. Je to proto, že flexibilní části se mohou za určitých extrémních podmínek stát nestabilními nebo náchylnými k poškození. Proto je při výběru tuho-flexibilních desek nutné pečlivě zvážit specifické požadavky a omezení dané aplikace.

Výhody FPC

flex-plošný-spoj

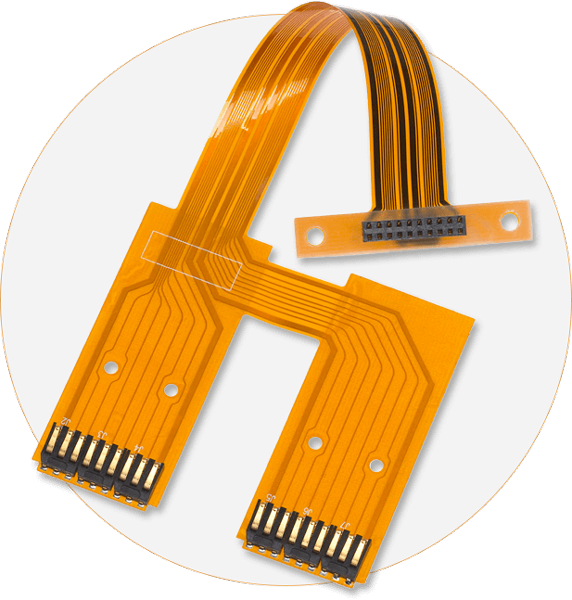

Flexibilní desky plošných spojů se dají ohýbat a skládat, takže je lze přizpůsobit různým tvarům a velikostem zařízení. Tato flexibilita činí flexibilní desky plošných spojů obzvláště vhodnými pro aplikace s omezeným prostorem nebo vyžadující zakřivené instalace. Flexibilní desky plošných spojů jsou vyrobeny z tenkých a lehkých flexibilních substrátů, díky čemuž jsou ve srovnání s pevnými deskami plošných spojů tenčí a lehčí. Díky tomu jsou flexibilní desky plošných spojů velmi užitečné v malých zařízeních s omezením hmotnosti a objemu, jako jsou mobilní zařízení, nositelná zařízení a lékařské přístroje. Flexibilní desky plošných spojů umožňují zapojení s vysokou hustotou, protože mohou pojmout více obvodů pomocí tenkých vrstev, vícevrstvého stohování nebo zakřivených drah. To poskytuje více připojovacích bodů a vyšší hustotu zapojení, což usnadňuje návrh složitých obvodů a funkcí. Flexibilní desky plošných spojů navíc snižují počet připojovacích bodů a konektorů, čímž snižují potenciální body selhání a zlepšují spolehlivost systému. Flexibilní substráty flexibilních desek plošných spojů obvykle vykazují dobré elektromagnetické stínění. Mohou nabídnout nižší elektromagnetické záření a citlivost, čímž snižují dopad rušení a šumu. To je zásadní pro vysokofrekvenční a citlivé aplikace, jako jsou komunikační zařízení a vysokofrekvenční obvody. Flexibilní desky plošných spojů obvykle používají spolehlivé metody připojení, jako je pájení nebo kompresní spojování, k připojení elektronických součástek a zařízení. Tyto metody připojení poskytují dobré elektrické spojení a mechanickou fixaci, schopné odolat namáhání prostředí, jako jsou vibrace, otřesy a změny teploty. Flexibilní substráty a spolehlivé metody připojení flexibilních desek plošných spojů jim zajišťují dobrou odolnost vůči vibracím a otřesům. Dokážou udržet stabilitu a spolehlivost obvodu ve vibrujícím a nárazovém prostředí, což je činí vhodnými pro aplikace, jako jsou mobilní zařízení a automobilová elektronika, které jsou citlivé na vibrace a otřesy.

Nevýhody FPC

Flexibilní desky plošných spojů jsou ve srovnání s pevnými deskami plošných spojů náchylnější k mechanickému namáhání. Vzhledem ke své tenké a pružné povaze jsou flexibilní desky plošných spojů náchylné k ohýbání, skládání nebo poškození při nesprávné manipulaci. Proto vyžadují v aplikacích pečlivé zacházení a údržbu, aby byla zajištěna jejich mechanická pevnost a trvanlivost. Ve srovnání s pevnými deskami plošných spojů mají flexibilní desky plošných spojů vyšší výrobní náklady. Výrobní proces flexibilních desek plošných spojů zahrnuje speciální materiály a techniky, jako jsou polyimidové (PI) substrátové materiály, tenkovrstvé pokovování, laminování atd. Tyto speciální požadavky činí výrobní proces složitějším a vyžadují vyšší technologické znalosti a investice do zařízení, čímž zvyšují náklady. Flexibilní desky plošných spojů jsou citlivější na podmínky prostředí. Jsou například citlivější na teplotní výkyvy, vlhkost a chemické látky. V náročných podmínkách prostředí, jako jsou vysoké teploty, vysoká vlhkost, korozivní plyny, mohou být flexibilní desky plošných spojů ovlivněny, což vede ke snížení výkonu nebo selhání. Použití flexibilních desek plošných spojů proto může být v určitých specifických aplikačních prostředích omezeno. Flexibilní desky plošných spojů mají určitá omezení ve vysokofrekvenčních a vysokorychlostních aplikacích. Vzhledem k jejich flexibilnímu substrátu a tenkým vodičům mohou být charakteristiky elektrického přenosu flexibilních desek plošných spojů ovlivněny ztrátami a útlumem signálu, což omezuje jejich schopnost přenosu vysokofrekvenčního a vysokorychlostního signálu. Pro aplikace vyžadující vyšší frekvence nebo rychlý přenos signálu mohou být zapotřebí složitější konstrukce a technologická řešení. Ve srovnání s pevnými deskami plošných spojů jsou návrh a údržba flexibilních desek plošných spojů relativně složitější. Vzhledem k flexibilitě a měkkosti flexibilních desek plošných spojů je třeba v procesu návrhu zohlednit další faktory, jako jsou body ohybu, poloměry ohybu a použití konektorů. Oprava a údržba flexibilních desek plošných spojů může být navíc náročnější kvůli jejich flexibilitě a složité struktuře a často vyžaduje specializované znalosti a vybavení.
