RF PCB vs. konvenční PCB: Rozdíly a aplikace

2023-06-06Zpravodaj: SprintPCB

V moderní oblasti elektroniky jsou desky plošných spojů (PCB) nepostradatelnými klíčovými komponenty. S neustálým pokrokem technologií a vyvíjejícími se potřebami aplikací se objevily různé specializované typy desek plošných spojů, včetně desek plošných spojů s rádiovou frekvencí (RF PCB). RF obvody hrají zásadní roli v komunikaci, radaru, satelitních systémech a dalších oblastech a RF PCB se staly preferovanou volbou pro mnoho vysokofrekvenčních aplikací. V tomto blogovém příspěvku se zaměříme na porovnání rozdílů a aplikací mezi radiofrekvenčními deskami plošných spojů a konvenčními deskami plošných spojů. Představíme základní koncepty a struktury konvenčních desek plošných spojů a RF PCB a prozkoumáme jejich rozdíly z hlediska výběru materiálu, konstrukčních požadavků a výrobních procesů. Dále ukážeme příklady použití z reálného světa, abychom demonstrovali scénáře použití konvenčních i RF PCB v různých oblastech, což čtenářům pomůže pochopit jejich výhody a vhodnost. Ať už jste elektrotechnik, student nebo prostě někdo, kdo se zajímá o oblast elektroniky, tento článek vám poskytne komplexní vhled do radiofrekvenčních desek plošných spojů a konvenčních desek plošných spojů. Věříme, že díky hloubkovému srovnání a analýze těchto dvou typů desek plošných spojů budete schopni lépe se rozhodnout pro požadavky vašeho projektu a dosáhnout efektivnějších a stabilnějších návrhů elektronických systémů. Nyní se ponořme do fascinujících rozdílů a aplikací mezi deskami plošných spojů s vysokofrekvenční technologií a konvenčními deskami plošných spojů!

Co je to konvenční deska plošných spojů (PCB)?

Konvenční deska plošných spojů (PCB) je základní součástí používanou k podpoře a propojení elektronických součástek. Obvykle je vyrobena z nevodivého materiálu, často označovaného jako FR-4, což je epoxidový laminát vyztužený skelnými vlákny, s vrstvou nebo více vrstvami vodivého materiálu, obvykle mědi, které na něm tvoří obvodové cesty. Primární funkcí desky plošných spojů je poskytovat mechanickou oporu a elektrická spojení montáží elektronických součástek, jako jsou integrované obvody, rezistory, kondenzátory atd., na její povrch a jejich propojením pomocí měděných vodičů. Tato konstrukce snižuje složitost obvodu a zároveň zlepšuje spolehlivost a stabilitu obvodu. Konvenční desky plošných spojů mají následující vlastnosti a oblasti použití: Struktura: Konvenční desky plošných spojů se vyznačují vrstevnatou planární strukturou s měděnými vodiči propojenými průchody. Mohou být jednostranné, oboustranné nebo vícevrstvé. Použití: Konvenční desky plošných spojů (PCB) nacházejí široké uplatnění v různých elektronických zařízeních a produktech, včetně spotřební elektroniky, komunikačních zařízení, průmyslových řídicích systémů, počítačového hardwaru atd. Výroba: Konvenční desky plošných spojů se obvykle vyrábějí procesy zahrnujícími tisk a leptání, kde se vodivé vzory natisknou na nevodivý substrát a nežádoucí měděný materiál se chemicky odstraní. Vlastnosti: Konvenční desky plošných spojů jsou jednoduché a cenově dostupné, vhodné pro obecné návrhy obvodů a aplikace v rozsahu středních frekvenčních rozsahů. Materiály: Konvenční desky plošných spojů používají jako substrátový materiál převážně FR-4, který nabízí dobré izolační vlastnosti a mechanickou pevnost. Konvenční deska plošných spojů je všestranná deska použitelná pro širokou škálu elektronických zařízení a aplikací. Mají relativně jednoduchou strukturu a výrobní proces, díky čemuž jsou cenově dostupné pro obecné návrhy obvodů.

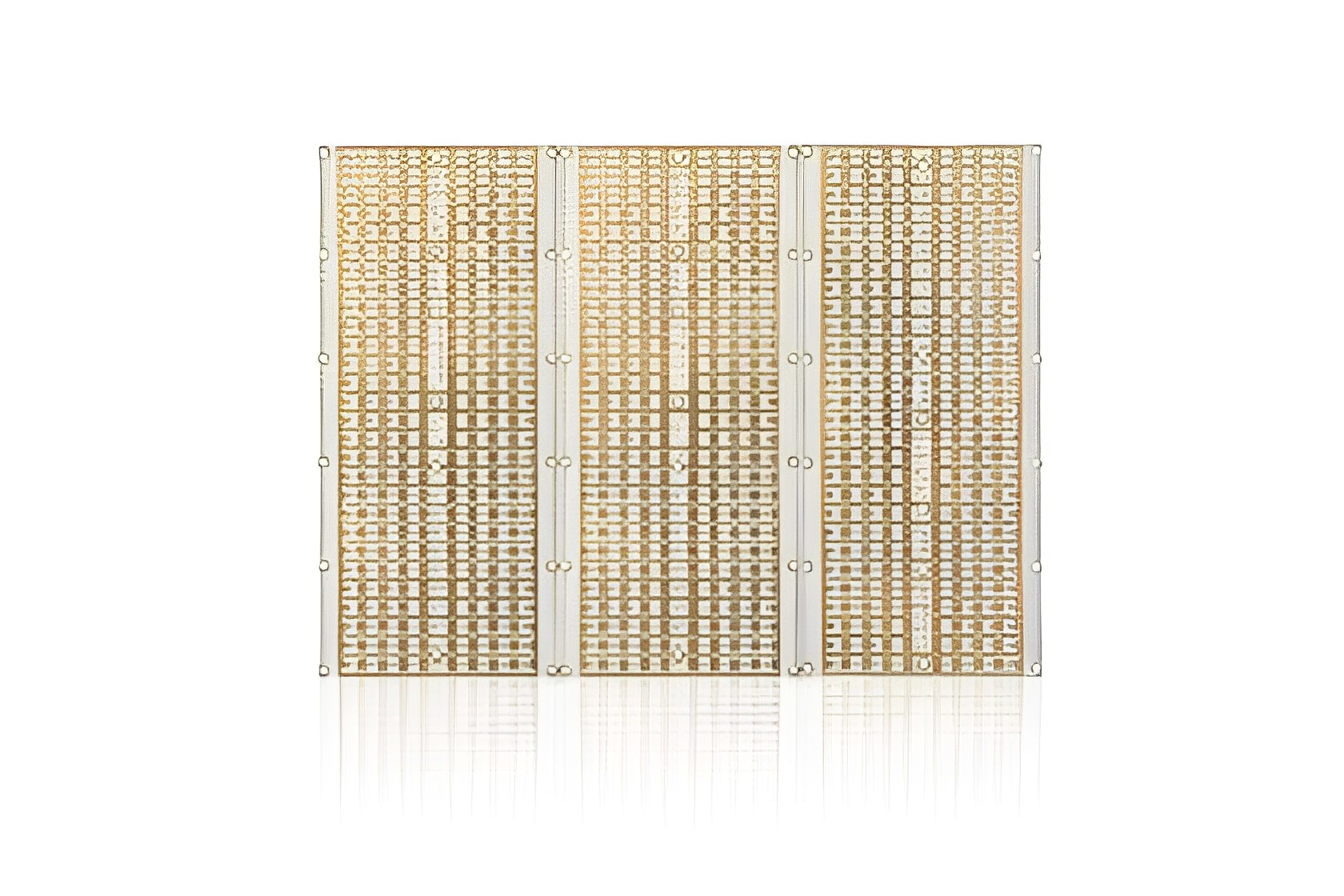

Co je to deska plošných spojů s rádiovou frekvencí (RF PCB)?

Deska plošných spojů pro rádiové frekvence (RF PCB) je specializovaný typ desky plošných spojů určený pro zpracování vysokofrekvenčních a rádiových signálů. Ve srovnání s konvenční deskou plošných spojů (PCB) má RF PCB jedinečné vlastnosti a konstrukční požadavky, které umožňují efektivní přenos signálu ve vysokofrekvenčním rozsahu. Za prvé, cílem návrhu RF PCB je dosáhnout nízkých ztrát a vysokého výkonu přenosu RF signálu. Aby toho bylo dosaženo, musí RF PCB zohlednit impedanční přizpůsobení a integritu signálu. Impedanční přizpůsobení je klíčové pro minimalizaci odrazů a ztrát signálu během přenosu signálu. Integrita signálu se týká udržování stability a přesnosti signálu v celém procesu přenosu, bez rušení nebo útlumu. Za druhé, RF PCB vyžadují použití speciálních materiálů a vrstev, aby splňovaly požadavky vysokofrekvenčních signálů. Mezi běžné materiály používané pro RF PCB patří substráty z PTFE (polytetrafluorethylenu), jako je Teflon a Rogers. Tyto materiály vykazují nízké dielektrické ztráty a vysokou tepelnou stabilitu, což poskytuje vynikající výkon ve vysokofrekvenčním prostředí. RF PCB navíc vyžadují přesné a pečlivé uspořádání a směrování. Vysokofrekvenční signály kladou přísnější požadavky na uspořádání obvodů a směrování, aby se zabránilo přeslechům signálu a elektromagnetickému záření. Proto RF desky plošných spojů často využívají techniky, jako je dělení vrstev, uzemňovací roviny a diferenciální přenosové vedení, aby se minimalizovalo rušení signálu a šum. Desky plošných spojů s rádiovou frekvencí hrají zásadní roli v různých aplikačních oblastech, včetně bezdrátových komunikačních zařízení (jako jsou mobilní telefony a bezdrátové routery), radarových systémů, satelitní komunikace a analyzátorů rádiového spektra. Tyto aplikace vyžadují přesný přenos a spolehlivost vysokofrekvenčních signálů a RF desky plošných spojů poskytují požadovaný výkon a spolehlivost. Deska plošných spojů s rádiovou frekvencí je speciálně navržena pro zpracování vysokofrekvenčních a rádiových signálů. Splňuje požadavky na impedanční přizpůsobení, integritu signálu, speciální materiály a přesné uspořádání, aby splňovala požadavky vysokofrekvenčního prostředí. RF desky plošných spojů hrají klíčovou roli v bezdrátové komunikaci, radarových systémech, satelitní komunikaci a dalších oblastech a poskytují spolehlivý výkon pro přenos vysokofrekvenčních signálů.

Rozdíly mezi vysokofrekvenčními deskami plošných spojů a konvenčními deskami plošných spojů:

Mezi konvenčními deskami plošných spojů (PCB) a deskami plošných spojů pro rádiové frekvence (RF PCB) existují značné rozdíly ve výběru materiálu. Tyto volby materiálů hrají klíčovou roli ve výkonu obvodu a frekvenční odezvě. U konvenčních desek plošných spojů se běžně používanými základními materiály rozumí epoxidová pryskyřice vyztužená skleněnými vlákny (FR-4) a polyimid (PI). FR-4 je široce používaný standardní materiál s nižšími náklady a dobrou mechanickou pevností, vhodný pro většinu konvenčních obvodových aplikací. Polyimid na druhou stranu nabízí vyšší teplotní toleranci a lepší rozměrovou stabilitu, díky čemuž je vhodný pro aplikace se specifickými požadavky na prostředí, jako jsou prostředí s vysokou teplotou nebo vysokou vlhkostí. Naproti tomu výběr materiálu pro RF desky plošných spojů je propracovanější a složitější. Vzhledem k vyšším frekvencím a přísnějším požadavkům na RF signály je výběr vhodných materiálů nezbytný pro dosažení optimálního RF výkonu. Mezi běžné materiály pro RF desky plošných spojů patří polytetrafluorethylen (PTFE), polyimid (PI) a materiály s nízkou dielektrickou konstantou. Polytetrafluorethylen (PTFE) je vysoce výkonný RF materiál s nízkými ztrátami, vysokou frekvenční odezvou a vynikajícími dielektrickými vlastnostmi. Je široce používán ve vysokofrekvenčních aplikacích, jako jsou RF přenosové vedení, antény a filtry. Použití PTFE materiálů v RF deskách plošných spojů pomáhá snižovat ztráty signálu a zlepšovat spolehlivost přenosu signálu. Polyimid (PI) je také běžnou volbou materiálu v oblasti RF. Má nízkou dielektrickou konstantu a dielektrické ztráty, takže je vhodný pro vysokofrekvenční a širokopásmové aplikace. Použití polyimidových materiálů v RF deskách plošných spojů umožňuje lepší integritu signálu a nižší rušení. Kromě PTFE a PI existují speciálně navržené materiály s nízkou dielektrickou konstantou pro RF aplikace, jako je polyimid s nízkou dielektrickou konstantou (LCP). Tyto materiály nabízejí extrémně nízkou dielektrickou konstantu a ztráty, takže jsou vhodné pro vysokofrekvenční RF aplikace, poskytují vyšší rychlost signálu a lepší integritu signálu.

Různé provedení rádiofrekvenčních desek plošných spojů a desek plošných spojů

Zde jsou významné rozdíly v požadavcích na design mezi konvenčními deskami plošných spojů a deskami plošných spojů s vysokofrekvenčními signály . Přenos vysokofrekvenčního signálu je pro vysokofrekvenční desky plošných spojů zásadní. Vzhledem k vysokofrekvenční povaze vysokofrekvenčních signálů musí návrh vysokofrekvenčních desek plošných spojů zohledňovat přenos a šíření signálu. To zahrnuje pečlivé směrování a rozvržení obvodů, aby se minimalizovaly ztráty signálu a rušení. Konvenční desky plošných spojů obvykle nevyžadují zvláštní pozornost věnovanou přenosu vysokofrekvenčního signálu. Nabízejí větší flexibilitu ve směrování a rozvržení. Konvenční desky plošných spojů se primárně zaměřují na nízkofrekvenční signály a přenos výkonu. Přísné impedanční přizpůsobení je nezbytné pro efektivní a přesný přenos vysokofrekvenčního signálu. VF desky plošných spojů mají přísnější požadavky na řízení impedance, což vyžaduje přesné přizpůsobení impedance mezi zdroji signálu, přenosovými vedeními a zátěžemi. Konvenční desky plošných spojů mají volnější požadavky na řízení impedance a mohou tolerovat určité odchylky impedance. Návrh konvenčních desek plošných spojů klade důraz na funkčnost a konektivitu obvodu spíše než na přesné impedanční přizpůsobení. Přenos vysokofrekvenčního signálu klade vyšší nároky na integritu signálu. VF desky plošných spojů musí zohledňovat faktory, jako je zpoždění šíření signálu, přeslechy a útlum výkonu. Proto se při návrhu vysokofrekvenčních desek plošných spojů používají speciální techniky směrování, izolace obvodů a metody stínění, aby se zachovala integrita signálu. Konvenční desky plošných spojů (PCB) mají nižší požadavky na integritu signálu. Konvenční návrhy PCB upřednostňují konektivitu obvodů a spolehlivý přenos signálu, bez nadměrného zohlednění obav o integritu signálu. Stručně řečeno, RF desky plošných spojů mají přísnější konstrukční požadavky, které vyžadují vyšší přesnost a odborné znalosti. Konstruktéři musí mít hluboké znalosti RF obvodů a vysokofrekvenčních charakteristik a musí používat specializované konstrukční techniky a procesní řízení, aby splnili požadavky na přenos RF signálu. Na druhou stranu, konvenční návrh PCB nabízí větší volnost, zaměřuje se na funkčnost a konektivitu obvodu s nižšími nároky na vysokofrekvenční charakteristiky. Volba mezi konvenčními a RF deskami plošných spojů by proto měla být založena na specifických požadavcích aplikace.

Různé výrobní procesy pro rádiofrekvenční desky plošných spojů a desky plošných spojů

Výrobní proces je dalším významným rozdílem mezi konvenčními deskami plošných spojů a deskami plošných spojů s vysokofrekvenční technologií.

Výrobní proces pro desky plošných spojů:

Návrh a rozvržení: Pomocí softwaru pro automatizaci elektronického návrhu (EDA) je návrh obvodu převeden do rozvržení desky plošných spojů (PCB). To zahrnuje umístění součástek a určení cest vedení desky plošných spojů. Vytvoření substrátu: Konvenční desky plošných spojů obvykle používají substrátový materiál zvaný epoxidová pryskyřice vyztužená skelnými vlákny (FR-4). Substrát je potažen měděnou fólií a nežádoucí měď se poté odstraní pomocí fotolitografie a chemického leptání, čímž se vytvoří kovové stopy obvodu. Vrtání: Do desky plošných spojů se vyvrtají otvory pro instalaci součástek a propojení obvodu. Pokovování: Na stěny vyvrtaných otvorů se nanese vodivý materiál, obvykle měď, pro zlepšení konektivity. Pájení: Elektronické součástky se na desku plošných spojů pájejí. To lze provést ručně nebo pomocí automatizovaných zařízení, jako jsou vlnové páječky nebo reflow pece. Testování a kontrola kvality: Sestavené desky plošných spojů procházejí testováním, aby se zajistila správná funkčnost a kvalita.

Výrobní proces pro RF PCB:

Výběr materiálu: RF desky plošných spojů (PCB) často vyžadují specializované materiály, jako je polytetrafluorethylen (PTFE) nebo polyfenylenoxid (PPO), aby splňovaly požadavky na přenos vysokofrekvenčního signálu. Specializovaný proces laminace: RF desky plošných spojů mohou zahrnovat vícevrstvé konstrukce s různými dielektrickými a kovovými vrstvami. Izolační vlastnosti mezi těmito vrstvami jsou pro přenos RF signálu klíčové. Vysoce přesné zpracování: Vzhledem k jedinečné povaze RF signálů vyžadují RF desky plošných spojů vyšší přesnost při zpracování, jako jsou menší průměry vrtáků a přesnější šířky stop. Řízení impedance: RF desky plošných spojů musí přísně kontrolovat impedanci signálu, aby byl zajištěn stabilní a konzistentní přenos signálu. To může zahrnovat speciální konstrukční a výrobní techniky, jako jsou mikropáskové nebo koplanární vlnovodné struktury. Přísná kontrola kvality: Výrobní proces RF desek plošných spojů vyžaduje přísnější kontrolu kvality, aby se zajistilo, že výkon obvodu splňuje konstrukční požadavky. To zahrnuje použití vysoce přesného testovacího zařízení pro měření signálu a impedance.

Příklady aplikací: Konvenční desky plošných spojů a RF desky plošných spojů v reálných aplikacích

Příklady použití konvenčních desek plošných spojů:

Spotřební elektronika: Konvenční desky plošných spojů (PCB) se široce používají ve spotřební elektronice, jako jsou chytré telefony, tablety, osobní počítače atd. Používají se k připojení a podpoře různých elektronických součástek a funkčních modulů, včetně procesorů, pamětí, senzorů atd. Konvenční desky plošných spojů zajišťují stabilní zapojení obvodů a přenos signálu v těchto zařízeních. Automobilová elektronika: Elektronické systémy v automobilech vyžadují spolehlivé desky plošných spojů pro podporu různých funkcí, jako jsou řídicí jednotky motoru, informační a zábavní systémy, navigační systémy atd. Konvenční desky plošných spojů se hojně používají v automobilové elektronice k zajištění spolehlivého přenosu signálu a distribuce energie. Průmyslová automatizace: V oblasti průmyslové automatizace se konvenční desky plošných spojů používají pro propojení a interakci řídicích systémů, senzorů a akčních členů. Hrají klíčovou roli ve výrobních linkách, řízení robotů a monitorovacích systémech.

Příklady použití RF desek plošných spojů:

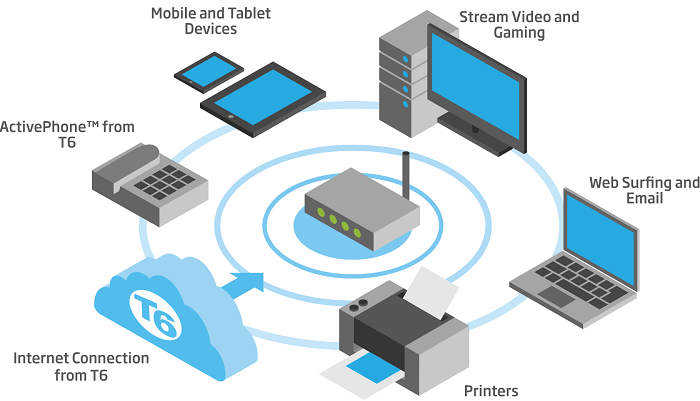

Bezdrátová komunikace: Rádiově frekvenční desky plošných spojů (VF) jsou klíčové v bezdrátových komunikačních zařízeních. Například antény základnových stanic, satelitní komunikační zařízení, routery bezdrátových lokálních sítí (Wi-Fi) atd., všechny vyžadují VF desky plošných spojů pro dosažení vysokofrekvenčního přenosu signálu a impedančního přizpůsobení. Aplikace RF PCB

Radarové systémy: Radarové systémy vyžadují vysokofrekvenční a vysoce výkonné desky plošných spojů pro přesné zpracování signálu a přenos VF energie. VF desky plošných spojů se široce používají v civilních i vojenských radarových systémech, jako jsou meteorologické radary, navigační radary pro letadla atd. Radarové systémy

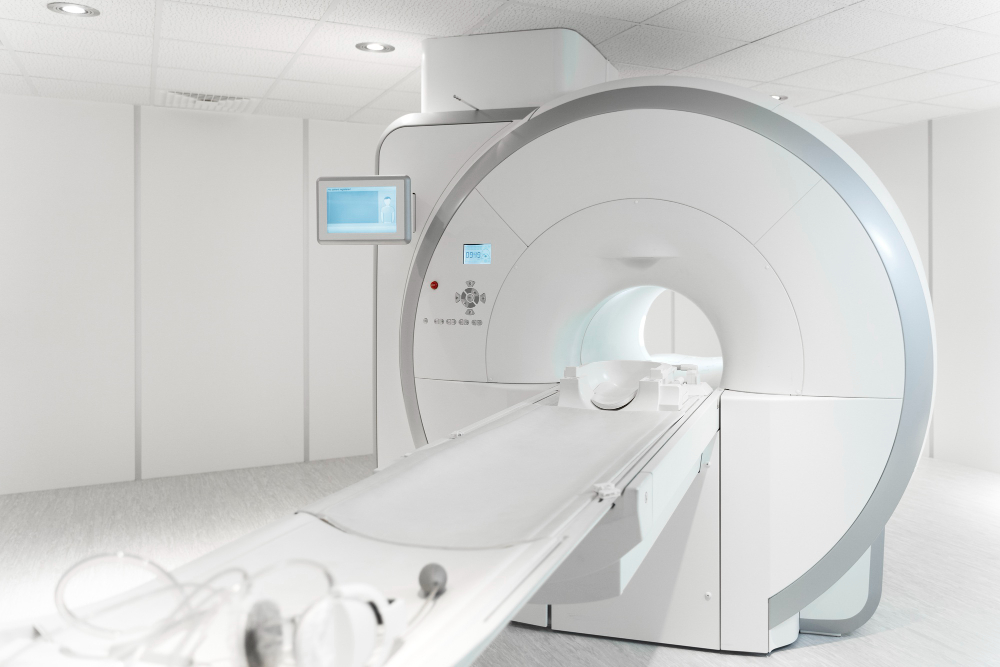

Lékařské přístroje: Některé lékařské přístroje, jako jsou skenery MRI, kardiostimulátory a bezdrátové lékařské senzory, vyžadují VF desky plošných spojů pro dosažení vysokofrekvenčního přenosu signálu a přesného zpracování dat. skenery magnetické rezonance pro zdravotnické prostředky

skenery magnetické rezonance pro zdravotnické prostředky

V tomto článku jsme se podrobně zabývali rozdíly a aplikacemi mezi rádiově frekvenčními deskami plošných spojů (VF PCB) a konvenčními deskami plošných spojů (PCB). Zjistili jsme významné rozdíly mezi těmito dvěma typy desek plošných spojů, pokud jde o výběr materiálu, konstrukční požadavky a výrobní procesy. V praktických aplikacích se konvenční desky plošných spojů široce používají v obecných elektronických zařízeních, spotřebním zboží a průmyslovém řízení. Na druhou stranu, RF desky plošných spojů vynikají v oblastech, jako je komunikace, radar, radiofrekvenční identifikace (RFID) a bezdrátové senzorové sítě, kde je vysokofrekvenční výkon klíčový. Proto důrazně doporučujeme pečlivé vyhodnocení a porovnání těchto dvou typů desek plošných spojů na základě specifických požadavků při výběru vhodné možnosti. Volba by měla být provedena s ohledem na faktory, jako jsou frekvenční požadavky, charakteristiky přenosu signálu a požadavky na výkon, aby byl zajištěn optimální výkon obvodu a provozní stabilita.
