<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Řešení problémů s pájecími můstky: Klíčové kroky k opravě elektronických zařízení

2023-07-12Zpravodaj: SprintPCB

Setkali jste se někdy s problémy s elektronickými zařízeními, jako jsou například zkraty při pájení na deskách plošných spojů? Jedná se o běžný, ale frustrující problém, protože zkraty při pájení mohou způsobit poruchu zařízení. Nemusíte se však bát! V tomto blogovém příspěvku vás seznámíme s řešením zkratů při pájení a pomůžeme vám pochopit klíčové kroky k opravě elektronických zařízení. Ať už jste nadšenec do elektroniky nebo opravář, tyto informace pro vás budou užitečné. Než se ponoříme do řešení zkratů při svařování, nejprve si pochopme koncept zkratů při svařování. Zkrat při svařování označuje pájené přemostění mezi dvěma nebo více elektronickými součástkami, což způsobuje, že proud obchází zamýšlenou cestu spojení.

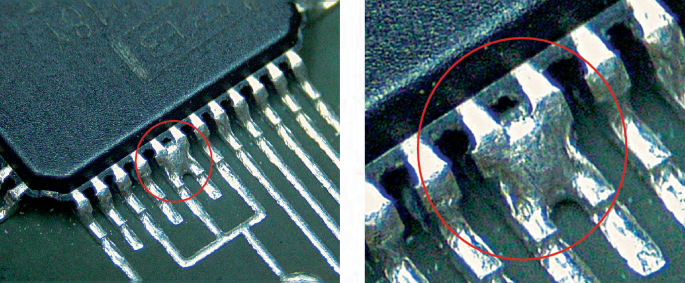

Pájecí můstek

Kde se objevují známky zkratů při svařování, na desce plošných spojů (PCB) nebo na desce plošných spojů (PCBA)?

Známky zkratů svařováním se mohou objevit jak na desce plošných spojů (PCB), tak na desce plošných spojů (PCBA). PCB je deska s obvody a pájenými spoji, zatímco PCBA označuje sestavenou desku plošných spojů, na kterou byly připájeny elektronické součástky. Pokud během pájení na desce plošných spojů dojde ke zkratu, mohou se objevit následující příznaky: Pokud během pájení nadměrné množství pájky nebo technické chyby vedou k přemostění mezi pájenými spoji, dojde ke zkratu pájkou. To znamená, že mezi dvěma nebo více pájenými spoji existuje další kovové spojení, což způsobí, že proud obchází zamýšlenou cestu. To lze identifikovat vizuální kontrolou, zda mezi pájenými spoji existují další pájená spojení. Během svařování může nadměrné nebo nesprávné ovládání pájky vést k přetečení pájky do okolní oblasti pájeného spoje. Toto přetečení pájky může potenciálně přemostit různé pájecí body a způsobit zkrat. Vizuální kontrola přítomnosti přetečení pájky kolem pájeného spoje může pomoci odhalit příznaky takových zkratů svařováním. Pokud na desce plošných spojů dojde ke zkratu svařováním, mohou se objevit následující příznaky: Pokud je při pájení součástek nadměrné množství pájky nebo nesprávné oddělení kontaktů mezi pájenými spoji, může to vést k pájecímu můstku mezi sousedními piny součástky. V tomto případě pájka spojí dva piny a způsobí zkrat. Pečlivým sledováním, zda se mezi pájenými součástkami nacházejí další pájecí můstky, lze tyto příznaky zkratu svařováním identifikovat. Během svařovacího procesu může pájka přetékat do sousedních kovových oblastí kolem pinů, jako jsou měděné stopy na pájecí plošce nebo desce plošných spojů. V takových případech může pájka vytvořit vodivý kontakt mezi piny a kovovou oblastí, což vede ke zkratu. Kontrolou, zda mezi pájenými piny a okolními kovovými oblastmi nedochází k žádnému zbytečnému kontaktu, lze tyto příznaky zkratu svařováním identifikovat. Nyní se společně podívejme na některé klíčové kroky k řešení tohoto běžného problému.

Část 1: Identifikace známek zkratu při svařování

Před opravou zkratu při svařování je důležité nejprve identifikovat jeho příznaky. Tato část představuje některé běžné příznaky zkratů při svařování, jako je například nespuštění zařízení, tvorba kouře nebo zápachu a vizuální indikátory na desce plošných spojů. Pochopení těchto příznaků vám pomůže rychle přesně určit problém se zkratem při svařování a vhodně reagovat. Zařízení se nemůže spustit: Pokud se pokusíte zapnout elektronické zařízení a ono se nespustí nebo vůbec nereaguje, může to být příznak zkratu při pájení. Zkraty při pájení mohou narušit tok proudu a zabránit správnému fungování zařízení. Tvorba kouře nebo zápachu: Během zkratů při svařování může proud protékat nezamýšlenými cestami, což vede ke vzniku kouře nebo neobvyklých zápachů kolem pájeného spoje. To je jasný signál přítomnosti problémů se zkratem při svařování. Vizuální pokyny: Zkontrolujte desku plošných spojů zařízení a věnujte pozornost viditelným problémům s pájenými spoji a spoji. Zkraty při pájení mohou vést k přemostění pájky nebo přetečení pájky, což může vést k vytvoření dalších spojů a způsobit zkrat. Můžete hledat zbytečné kovové přemostění mezi dvěma pájenými spoji nebo kontakt mezi dotykovými body. Přehřátí: Zkraty při svařování mohou vést k přehřátí určitých součástí, jako jsou kondenzátory nebo rezistory. Pokud je zařízení v provozu, dotkněte se těchto součástí. Pokud jsou neobvykle horké nebo vydávají abnormální teplo, může se jednat o problém se zkraty při svařování. Abnormální funkčnost nebo porucha: Zkraty při svařování mohou vést k abnormální funkčnosti nebo poruchám zařízení. Například tlačítka nebo spínače nemusí fungovat správně, obrazovka může zobrazovat nepravidelnosti nebo zařízení nemusí správně reagovat na vstup. Pochopení těchto příznaků zkratů při svařování vám pomůže rychle identifikovat problém a podniknout vhodné kroky k jeho odstranění. Pokud se setkáte s některým z výše uvedených příznaků, můžete se dále zaměřit na řešení problémů, abyste potvrdili, že se jedná o zkrat při svařování.

Část 2: Příprava a bezpečnostní opatření

Před zahájením opravy zkratu při svařování je nezbytné provést potřebné přípravy a přijmout vhodná bezpečnostní opatření. Tato část vás seznámí s potřebným nářadím a materiály a s tím, jak zajistit bezpečnost vašeho provozního prostředí. To zahrnuje vhodné osobní ochranné prostředky, výběr a používání nářadí a také zajištění toho, aby bylo zařízení ve vypnutém stavu.

Příprava nástrojů a materiálů:

Nejprve se ujistěte, že máte potřebné nástroje a materiály pro opravu zkratů při pájení. Mezi běžně používané nástroje patří pájecí stanice, páječka, odpájecí pumpa, pájka, pinzeta, lupa nebo mikroskop atd. Kromě toho můžete potřebovat také izolační pásku, líh nebo čisticí rozpouštědlo, čisticí kartáček a další materiály pro čištění.

Osobní ochranné prostředky:

Před zahájením jakýchkoli oprav elektronických zařízení se vždy ujistěte, že máte k zajištění své bezpečnosti vhodné osobní ochranné prostředky. Patří sem ochranné brýle, antistatické rukavice a antistatické náramky. Ochranné brýle chrání vaše oči před možným postříkáním pájkou nebo jinými látkami. Antistatické rukavice a náramky zabrání elektrostatickým výbojům, které by mohly poškodit elektronické součástky.

Provozní prostředí:

Ujistěte se, že vaše provozní prostředí je vhodné pro opravy elektronických zařízení. Zajistěte, aby pracovní prostor byl čistý, uklizený a bez hořlavých materiálů. Zajistěte také dobré větrání v provozním prostoru, aby se odstranil kouř nebo škodlivé plyny vznikající během pájení. Před zahájením jakékoli operace se ujistěte, že je napájení zcela odpojeno, a odpojte napájecí kabel zařízení.

Kontrola stavu zařízení:

Před zahájením opravy pečlivě zkontrolujte stav elektronického zařízení. Ujistěte se, že je zařízení vypnuté a že byly vyjmuty všechny baterie. Dále zkontrolujte, zda na desce plošných spojů není viditelné fyzické poškození nebo stopy po spálení.

Zvládnutí svařovacích technik:

Znalost správných svařovacích technik je klíčem k úspěšné opravě zkratů při svařování. Ujistěte se, že rozumíte správné teplotě a době svařování a osvojíte si odborné znalosti ve správných svařovacích metodách. Přehřátí nebo nadměrná doba svařování může poškodit elektronické součástky, proto se ujistěte, že zvládnete příslušné svařovací dovednosti a parametry. Dodržováním příprav a bezpečnostních opatření můžete maximalizovat hladký průběh a spolehlivost oprav. Nezapomeňte, že bezpečnost je vždy na prvním místě, a pokud si během opravy nejste jisti nebo narazíte na potíže, neváhejte vyhledat pomoc odborníků.

Část 3: Řešení problémů se zkraty při svařování

V této části podrobně vysvětlíme klíčové kroky pro odstraňování problémů se zkraty při svařování. Patří sem použití mikroskopu nebo lupy k prohlídce svarových spojů, metody pro odstranění zkratů při svařování, opětovné pájení nebo opravu pájených spojů na desce plošných spojů a další. Každý krok bude vysvětlen a předveden, abyste mu jasně porozuměli a správně ho provedli.

Vyšetření pomocí mikroskopu nebo lupy

Prvním krokem je pečlivé prozkoumání pájených spojů pomocí mikroskopu nebo lupy. Zkraty často vznikají při pájení můstků k sousedním pájecím bodům nebo vodičům. Zvětšením pohledu můžete jasně vidět jakékoli abnormální spojení mezi pájenými body. Hledejte problémy, jako jsou pájecí můstky, nadměrné množství pájky nebo zkratované piny.

Metody pro odstranění zkratů při pájení

Jakmile je zkrat v pájce identifikován, dalším krokem je přijetí opatření k jeho odstranění. K řešení tohoto problému můžete použít několik nástrojů a technik. Nejprve můžete použít jemný pájecí knot nebo pájecí sací nástroj k jemnému odstranění přebytečné pájky. Ujistěte se, že jste pájku ze zkratovaných pájecích bodů zcela odstranili. Pokud se vyskytnou větší pájecí můstky, můžete je opatrně oddělit pomocí pájecího opletu nebo drátu. Při manipulaci buďte opatrní, abyste nepoškodili okolní součástky nebo pájecí body.

Opětovné pájení nebo oprava pájených spojů na desce plošných spojů

Po odstranění zkratů v pájecích spojích může být nutné pájené spoje znovu připájet nebo opravit. Zkraty v pájecích spojích mohou vést ke špatným nebo zlomeným pájeným spojům, což vyžaduje jejich opětovné spojení. Pomocí vhodné pájky a pájecího nářadí zahřejte pájku na vhodnou teplotu a naneste ji na pájené spoje, které je třeba spojit. Zajistěte dobrou kvalitu pájení bez zkratů nebo problémů se spoji mezi pájenými spoji. Pokud zjistíte poškozené nebo oddělené pájené spoje, může být nutné opravit vodiče nebo kontaktní plošky na desce plošných spojů, aby byla zajištěna integrita obvodu.

Proveďte závěrečnou vizuální kontrolu a testování

Po dokončení opětovného pájení nebo opravy pájených spojů je zásadní provedení závěrečné vizuální kontroly. Pájené spoje znovu prohlédněte mikroskopem nebo lupou a ujistěte se, že v nich nezůstaly žádné pájecí můstky ani zkratované piny. Zkontrolujte také vzhled a konektivitu pájených spojů, abyste zajistili dobrou kvalitu pájení. Po dokončení vizuální kontroly proveďte nezbytné testování obvodu a funkční ověření, abyste zajistili účinnost opravy. Po dokončení odstraňování problémů se zkratem svařeného spoje je dalším důležitým krokem testování a ověření účinnosti opravy.

Část 4: Testování a ověřování

V této části si probereme, jak provádět testování a ověřování, abychom zajistili úspěšné vyřešení problémů se zkraty při svařování. To zahrnuje použití testovacích přístrojů a nástrojů k ověření propojení obvodů, kontrolu funkčnosti dalších souvisejících součástí atd. Prostřednictvím testování a ověřování můžete zajistit účinnost oprav a zajistit, aby zařízení fungovalo správně.

Používání testovacích přístrojů a nástrojů:

Zaprvé můžete k ověření vyřešeného problému se zkratem při svařování použít různé testovací přístroje a nástroje. Například multimetrem můžete otestovat kontinuitu a hodnoty odporu obvodu. Měřením různých kritických uzlů v obvodu se můžete ujistit, že zkrat při svařování byl úspěšně odstraněn a proud může protékat správnou cestou.

Kontrola dalších relevantních součástí:

Kromě zkratů při svařování je důležité zkontrolovat i další potenciálně postižené součásti. Například zkrat při svařování může způsobit přehřátí nebo poškození některých součástí. Proto pečlivě prohlédněte a otestujte okolní součásti, abyste se ujistili, že správně fungují. Pokud se objeví jakékoli další závady nebo poškození, měla by být přijata vhodná opatření k opravě nebo výměně těchto součástí.

Provádění funkčního testování:

Dále proveďte funkční testování, abyste ověřili, zda opravené elektronické zařízení funguje správně. V závislosti na typu a vlastnostech zařízení můžete provést různé funkční testy. Například pokud se jedná o elektronické zařízení, můžete ověřit, zda každý funkční modul funguje správně, zda tlačítka a přepínače reagují, zda se na displeji zobrazují správné informace atd. Prostřednictvím komplexního funkčního testování můžete zajistit, aby opravené elektronické zařízení fungovalo podle očekávání.

Provádění dlouhodobého testování:

Po opravě zkratu způsobeného pájením je vhodné provést delší dobu testování. Nechte zařízení běžet nepřetržitě po určitou dobu a sledujte, zda se neobjeví nějaké abnormální chování nebo poruchy. Toto dlouhodobé testování pomáhá identifikovat potenciální problémy a ověřit stabilitu a spolehlivost opravy.

Testování akceptace uživatelem:

Nakonec, pokud je to možné, můžete opravené zařízení předat koncovému uživateli k přejímacímu testování. Tím zajistíte, že opravené zařízení splňuje potřeby a očekávání uživatele. Uživatel může zařízení používat pro skutečný provoz a poskytovat zpětnou vazbu a názory. To pomůže dále zlepšit a optimalizovat opravy. Prostřednictvím fáze testování a validace můžete potvrdit, že problém se zkratem při svařování byl vyřešen a opravené elektronické zařízení funguje správně. Tyto kroky nejen zajišťují účinnost opravy, ale také vám poskytují důvěru ve výkon a spolehlivost zařízení. Prostřednictvím tohoto blogového příspěvku jsme se dozvěděli o řešení problémů a zkratů při svařování, stejně jako o klíčových krocích pro opravu elektronických zařízení. Ať už jste nadšenec do elektroniky nebo opravář, tyto znalosti vám mohou pomoci lépe se vypořádat se zkratem při svařování a opravit vaše elektronická zařízení. Nezapomeňte vždy před provedením jakékoli opravy přijmout vhodná bezpečnostní opatření, a pokud si nejste jisti, vyhledejte pomoc odborníků. Přejeme vám úspěšnou opravu a spokojenost s vašimi elektronickými zařízeními!
