Pájecí kulička na desce plošných spojů: klíčová součást moderní elektronické výroby

2023-07-27Zpravodaj: SprintPCB

Přemýšleli jste někdy o tom, jak moderní elektronické výrobky dosahují vysoce komplexní funkcionality a výkonu? V tomto digitálním věku se chytré telefony, počítače, tablety a další zařízení, která používáme, silně spoléhají na pokročilé technologie výroby elektroniky. Mezi těmito špičkovými technologiemi hraje pájecí kulička zdánlivě nevýznamnou roli, přesto hraje klíčovou roli. Pokud se zajímáte o oblast výroby elektroniky, možná jste již slyšeli termín „pájecí kulička“. Co to tedy přesně je a k čemu slouží? V tomto blogovém příspěvku odhalíme význam pájecí kuličky v elektronickém průmyslu a její roli v technologii balení čipů a spojování desek plošných spojů.

Co je to pájecí kulička?

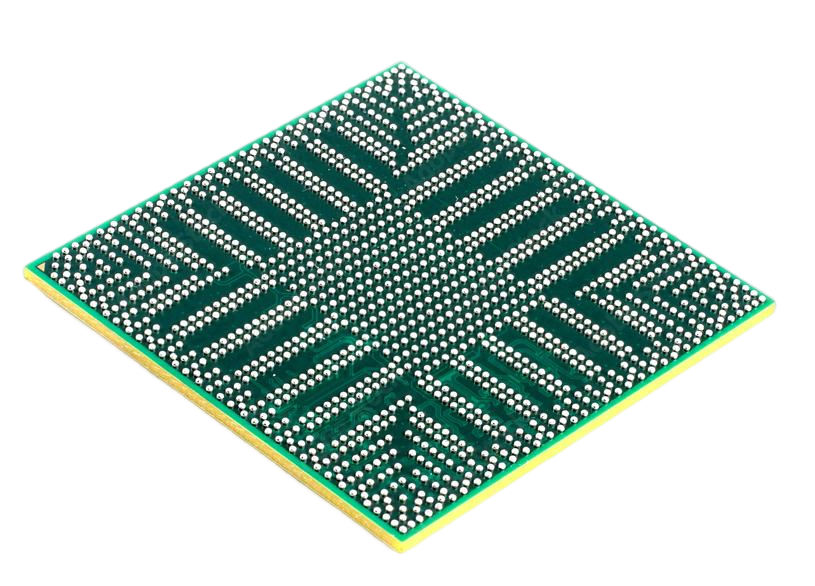

Nejprve si pojďme vysvětlit, co je pájecí kulička. Pájecí kulička je drobný pájecí materiál, obvykle složený z cínu a dalších slitinových prvků. Tyto malé kuličky mají obvykle průměr od několika desítek mikrometrů do několika stovek mikrometrů, v závislosti na specifických požadavcích aplikace. Pájecí kuličky lze získat specializovanými výrobními procesy, které zajišťují jejich konzistentní velikost a tvar, a poskytují tak elektronickému průmyslu stabilní a spolehlivý pájecí materiál. Pájecí kuličky se obvykle vyrábějí z cínu (Sn) jako hlavní složky, s přídavkem dalších legujících prvků, jako je olovo (Pb), stříbro (Ag), vizmut (Bi), měď (Cu) atd., za vzniku různých pájecích slitin. Volba těchto slitin závisí na požadavcích aplikace, jako je teplota pájení, požadavky na spolehlivost a environmentální předpisy. pájecí kulička BGA

Proces výroby pájecích kuliček

Proces výroby pájecích kuliček vyžaduje vysokou úroveň přesnosti a kontroly. Mezi běžné výrobní metody patří:

Metoda sferikalizace:

Tato metoda spočívá v nanášení tekutého kovu do prostředí s vysokou teplotou, čímž se pomocí povrchového napětí a gravitace vytvářejí kulovité tvary. Umožňuje výrobu větších a rovnoměrněji dimenzovaných pájecích kuliček.

Metoda práškové metalurgie:

Materiály ze slitin pájecích kuliček se zpracovávají do práškové formy a poté se lisují do kulovitých tvarů pomocí specifických metalurgických technik. Tato metoda umožňuje přesnější kontrolu velikosti a složení.

Metoda atomizace plynu:

Slitinové materiály se zahřívají do stavu atomizovaného plynem a poté se pomocí trysky tvarují do pájecích kuliček. Tato metoda je vhodná pro výrobu malých mikrokuliček.

Role pájecích kuliček v technologii balení čipů

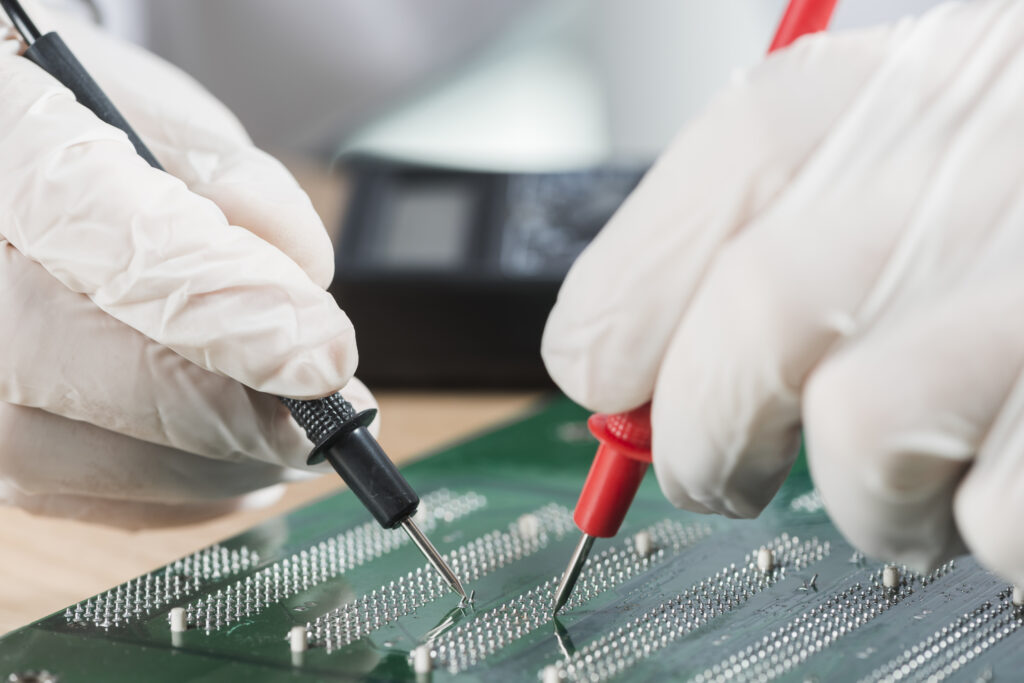

Pokud jde o spojování desek plošných spojů, hrají pájecí kuličky klíčovou roli v technologii povrchové montáže (SMT). Technologie povrchové montáže je metoda přímé montáže elektronických součástek na povrch desky plošných spojů (PCB), na rozdíl od tradiční montáže skrz otvor. Pájecí kuličky fungují jako můstek mezi součástkami a deskou plošných spojů v technologii povrchové montáže a zajišťují tak bezpečné a spolehlivé spojení elektronických součástek na desce plošných spojů. Technologie povrchové montáže se stala jednou z nejpoužívanějších montážních technik v moderní výrobě elektroniky. Ve srovnání s tradiční montáží skrz otvor nabízí technologie povrchové montáže vyšší hustotu součástek, kratší výrobní cykly a lepší výkon. V technologii povrchové montáže se na pájecí plošky elektronických součástek nanese vrstva pájecí pasty a poté se na tyto plošky přesně umístí součástky. Následně se pájecí kuličky v pájecí pastě zahřátím roztaví a vytvoří spolehlivé pájecí spojení s pájecími ploškami a piny elektronických součástek. Pájecí kuličky v technologii povrchové montáže

Pájecí kuličky v technologii povrchové montáže

Pájecí kuličky se v technologii povrchové montáže používají především ve dvou typech součástek:

Zařízení pro povrchovou montáž (SMD)

Tyto součástky se vyznačují miniaturizací, nízkou hmotností a vysokým výkonem, jako například čipové rezistory, kondenzátory, tranzistory, integrované obvody atd. Obvykle mají odkryté pájecí kuličky nebo kontakty, které jsou připojeny k odpovídajícím kontaktům na desce plošných spojů pomocí pájecích kuliček.

Kuličkové mřížkové pole (BGA)

BGA balení je pokročilá technologie balení čipů, která se široce používá u vysoce výkonných a velkých integrovaných čipů. Spodní část BGA čipu je pokryta stovkami nebo dokonce tisíci drobných pájecích kuliček, které se používají ke spojení s odpovídajícími kontaktními ploškami na desce plošných spojů (PCB). Množství a uspořádání pájecích kuliček v BGA balení je činí velmi oblíbeným pro balení s vysokou hustotou. V pouzdře BGA (Ball Grid Array) je na spodní straně čipu uspořádaných mnoho drobných pájecích kuliček, které jsou zarovnány s kontaktními ploškami na desce plošných spojů (PCB). Prostřednictvím procesů, jako je pájení reflow, se pájecí kuličky spojí s kontaktními ploškami a vytvoří spolehlivé pájecí spojení, které bezpečně připevní čip k desce plošných spojů. Výhody BGA balení spočívají v poskytnutí většího počtu pinových spojení, zvětšení kontaktní plochy mezi elektronickými součástkami a deskou plošných spojů, čímž se zlepší přenosový výkon obvodu a odvod tepla. Pojďme se ponořit do specifické role pájecích kuliček v technologii balení čipů.

Zajištění elektrických přípojek:

Čipy mají obvykle mnoho drobných pinů, které je třeba připojit k kontaktům na desce plošných spojů. Pájecí kuličky, které slouží jako pájecí materiál, se umisťují na spodní stranu čipu a během výrobního procesu se taví, aby se piny čipu spojily s kontakty na desce plošných spojů. Tato metoda připojení poskytuje spolehlivé elektrické spojení, které umožňuje čipu komunikovat a správně fungovat s deskou plošných spojů.

Zajištění mechanické podpory:

Technologie balení čipů vyžaduje nejen spolehlivé elektrické spojení, ale také vyžaduje, aby byl čip během používání bezpečně upevněn na desce plošných spojů. Pájecí kuličky existují v pouzdře BGA (Ball Grid Array) ve tvaru kuličky a během procesu spojování tvoří pájený spoj ve tvaru kuličky. Konstrukce těchto pájených spojů ve tvaru kuličky poskytuje mechanickou oporu čipu a snižuje mechanické napětí mezi čipem a deskou plošných spojů. Navíc umožňuje určitou míru flexibility při změnách teploty, čímž zvyšuje spolehlivost spojení.

Podpora propojení s vysokou hustotou:

Technologie balení BGA (Ball Grid Array) umožňuje těsnější uspořádání pinů čipu díky designu kulovitých pájecích kuliček, což umožňuje propojení s vysokou hustotou. Ve srovnání s tradičními pájenými pouzdry pinů může balení BGA poskytovat větší počet pinů, což umožňuje čipům zvládat složitější funkce a aplikace s vyšším výkonem. Návrh a výroba pájecích kuliček určuje rozteč a počet pinů v balení BGA, což je klíčové pro dosažení propojení s vysokou hustotou.

Zlepšení výkonu odvodu tepla:

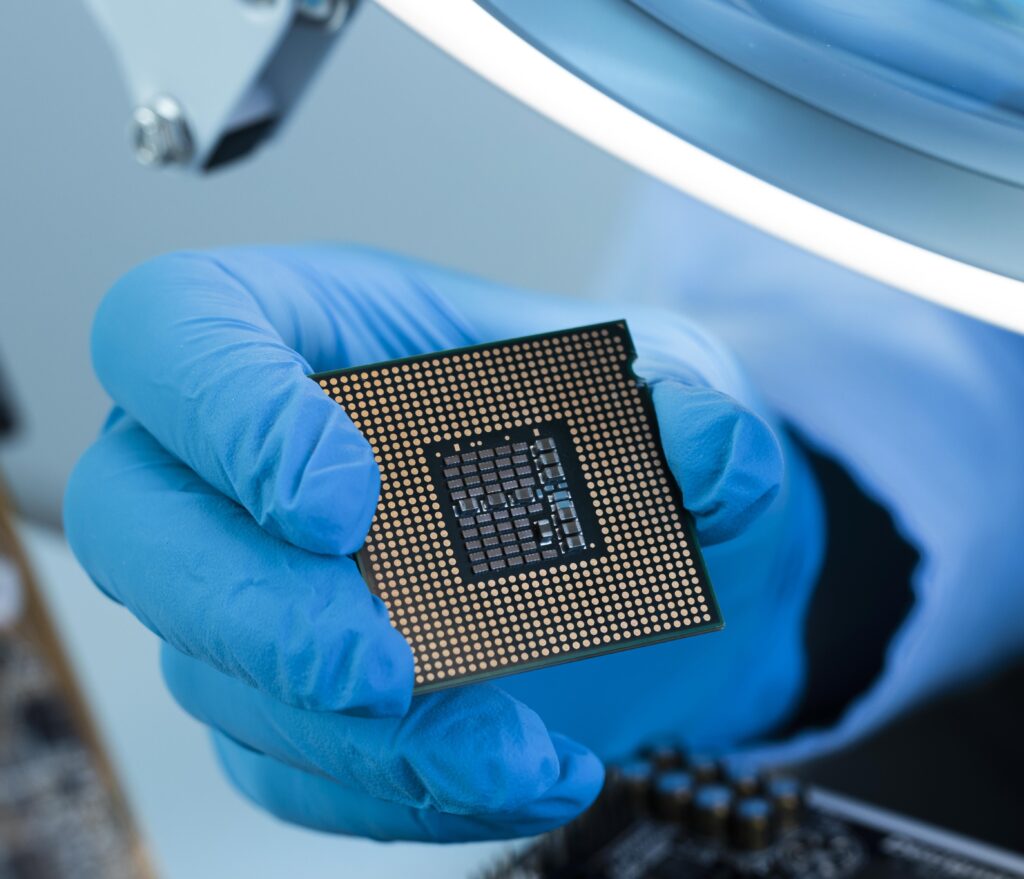

V některých vysoce výkonných a energeticky náročných čipových aplikacích je odvod tepla klíčovým faktorem, který je třeba zvážit. Přítomnost pájecích kuliček může vytvářet drobné mezery mezi čipem a deskou plošných spojů, které hrají roli v odvodu tepla během provozu čipu. To pomáhá efektivně odvádět teplo generované čipem na desku plošných spojů, čímž se zvyšuje celkový výkon odvodu tepla systému. Role pájecích kuliček v technologii balení čipů je klíčová. Nejenže poskytuje spolehlivé elektrické spojení a mechanickou oporu, ale také umožňuje propojení s vysokou hustotou a zlepšuje výkon odvodu tepla. Díky pečlivému návrhu a výrobě pájecích kuliček dosahuje technologie balení BGA vyššího výkonu, vyšší hustoty a spolehlivějších elektronických produktů. Proto je v moderní elektronické výrobě optimalizace a řízení pájecích kuliček nezbytné pro zajištění vynikajícího výkonu elektronických produktů v různých aplikačních scénářích. Použití pájecích kuliček v technologii povrchové montáže (SMT) přináší ve srovnání s tradiční montáží do otvorů některé významné výhody a nevýhody. pájecí kulička

Výhody pájecí kuličky:

Zvýšená hustota komponent:

SMT umožňuje hustou instalaci většího počtu součástek na desce plošných spojů, což zlepšuje hustotu a výkon desky plošných spojů.

Zmenšená velikost desky plošných spojů:

Díky menší velikosti SMT součástek lze navrhovat menší desky plošných spojů, což přispívá k nízké hmotnosti a přenositelnosti.

Vylepšený elektrický výkon:

Pájecí kulička poskytuje nízký odpor a nízkou indukčnost v pájených spojích, což prospívá stabilitě přenosu signálu a napájení.

Nevýhody pájecích kuliček:

Složitost montáže:

Proces pájení zahrnuje použití drobných kuliček pájky, což klade vysoké nároky na vybavení a technologii během montáže.

Obtížnost opravy:

Jakmile je pájení dokončeno, oprava nebo výměna povrchově montovaných součástek je náročnější ve srovnání s tradiční zásuvnou montáží. Pájecí kuličky hrají klíčovou roli v technologii povrchové montáže (SMT); jsou jedním z klíčových komponent, které umožňují, aby moderní elektronické výrobky byly kompaktní, vysoce výkonné a s vysokou hustotou. Díky spolehlivým spojům zajištěným pájecími kuličkami lze elektronické součástky bezpečně montovat na desky plošných spojů a vytvářet vysoce kvalitní pájené spoje. Navzdory některým výzvám spojeným s technologií povrchové montáže její výhody daleko převažují nad nevýhodami, což z ní činí nepostradatelnou technologii v oblasti výroby elektroniky. Pokud jde o zajištění vysoce kvalitních svařovacích spojů, musí elektronický průmysl zavést řadu procesních kontrol, kontrol kvality a opatření pro analýzu chyb. Za prvé, řízení svařovacího procesu je klíčovým krokem k zajištění vysoce kvalitních svařovacích spojů. To zahrnuje optimalizaci teplotních profilů, aby se zajistilo, že se pájecí kuličky mohou během svařovacího procesu plně roztavit a vytvořit správné spojení s čipovými piny a pájecími ploškami. Kromě toho je pro zajištění přesnosti a stability svařovacích parametrů nezbytná pravidelná kalibrace a údržba svařovacího zařízení. Za druhé, kontrola a testování kvality jsou nezbytnými prostředky k ověřování spolehlivosti svařovacích spojů. Rentgenová kontrola a ultrazvukové testování mohou nedestruktivně zkoumat kvalitu svarových spojů a zajistit, aby v pájených spojích nebyly žádné dutiny, praskliny ani jiné vady. Kromě toho jsou pájené spoje podrobeny různým fyzikálním a environmentálním testům, jako jsou rázové zkoušky, vibrační zkoušky a teplotní cyklické zkoušky, což jsou klíčové kroky při hodnocení kvality a spolehlivosti svařování. Analýza a zlepšování chyb jsou průběžným procesem, který zajišťuje vysoce kvalitní svarové spoje. Analýzou běžných svarových chyb, jako je tvorba dutin, nesouosost a nadměrné tavení, lze identifikovat základní příčiny problémů. Na základě výsledků analýzy chyb lze vylepšit svařovací proces úpravou teplotních parametrů, vyvážení zdroje tepla, doby svařování atd., aby se zvýšila kvalita a spolehlivost svařování. Stručně řečeno, elektronický průmysl musí upřednostňovat optimalizaci pájecích procesů a kontrolu kvality, aby zajistil, že každá pájecí kulička může plnit svou nejlepší spojovací funkci. Jako klíčová součást moderní výroby elektroniky hraje pájecí kulička zásadní roli při spojování čipů a desek plošných spojů. Je nepostradatelná v technologiích BGA pouzder a povrchové montáže, kde zajišťuje spolehlivost a výkon elektronických výrobků. Pro zajištění vysoce kvalitních pájených spojů je nezbytná přísná kontrola pájecích procesů, kontrola kvality, testování a včasná analýza a vylepšení chyb.Díky hlubokému porozumění a pečlivému řízení pájecích kuliček můžeme posunout odvětví výroby elektroniky na vyšší úroveň a splnit neustále se vyvíjející požadavky trhu.
