Ve světě elektroniky hrají desky plošných spojů (PCB) klíčovou roli v poskytování platformy pro propojení elektronických součástek. V průběhu let vedl technologický pokrok k vývoji různých typů desek plošných spojů, včetně desek s kovovým jádrem. V tomto článku se ponoříme do světa desek plošných spojů s kovovým jádrem a pochopíme jejich definici, typy, výhody a aplikace.
Desky plošných spojů s kovovým jádrem, také známé jako desky plošných spojů s kovovým jádrem (MCPCB), jsou specializovaným typem desek plošných spojů, které ve své konstrukci obsahují kovovou základní vrstvu. Na rozdíl od tradičních desek plošných spojů, které používají pevné nebo flexibilní substráty vyrobené z materiálů jako FR-4 nebo polyimid, používají desky plošných spojů s kovovým jádrem jako jádrový materiál kovy, jako je hliník nebo měď. Kovová základní vrstva poskytuje vylepšenou tepelnou vodivost a zvýšenou mechanickou pevnost.Rozdíly mezi deskami plošných spojů s kovovým jádrem a tradičními deskami plošných spojů FR-4 (na bázi epoxidové pryskyřice vyztužené skleněnými vlákny)
Složení materiálu: Desky plošných spojů s kovovým jádrem využívají kovový substrát, obvykle hliník nebo měď, zatímco desky plošných spojů s FR-4 používají skleněná vlákna a pryskyřičné materiály. Tento materiálový rozdíl přímo ovlivňuje výkon a vlastnosti desky plošných spojů. Schopnost tepelného řízení: Desky plošných spojů s kovovým jádrem vynikají tepelnou vodivostí díky svému kovovému substrátu, což umožňuje efektivní odvod tepla. To poskytuje výhodu ve vysoce výkonných a tepelně citlivých aplikacích. Naproti tomu desky plošných spojů s FR-4 mají slabší schopnost tepelného řízení a mohou vyžadovat další řešení pro odvod tepla. Elektrické vlastnosti: Kovový substrát desky plošných spojů s kovovým jádrem vykazuje dobrou elektrickou vodivost, což snižuje impedanci a rušení šumem při přenosu signálu. Pro srovnání, desky plošných spojů s FR-4 mají nižší vodivost, což může vyžadovat složitější návrh vrstev a opatření pro zajištění integrity signálu k zajištění elektrického výkonu. Mechanická pevnost: Díky výhodám kovového substrátu mají desky plošných spojů s kovovým jádrem obvykle vyšší mechanickou pevnost a odolnost proti nárazům, lépe odolávají vibracím a nárazům. Desky plošných spojů s FR-4 jsou na druhou stranu křehké a v určitých aplikačních prostředích mohou vyžadovat další mechanická ochranná opatření. Složitost výroby: Vzhledem k jedinečné povaze kovového substrátu je výrobní proces desek plošných spojů s kovovým jádrem složitý a vyžaduje speciální postupy a zařízení pro spojení a zpracování kovu s dalšími vrstvami. Naproti tomu desky plošných spojů FR-4 se řídí zavedenými standardními výrobními postupy, což vede k nižší složitosti výroby.Typy desek plošných spojů s kovovým jádrem:
Desky plošných spojů s kovovým jádrem jsou speciálním typem desek plošných spojů, které nabízejí jedinečný výkon a výhody díky začlenění kovové základní vrstvy do své konstrukce. Zde jsou některé běžné typy desek plošných spojů s kovovým jádrem:

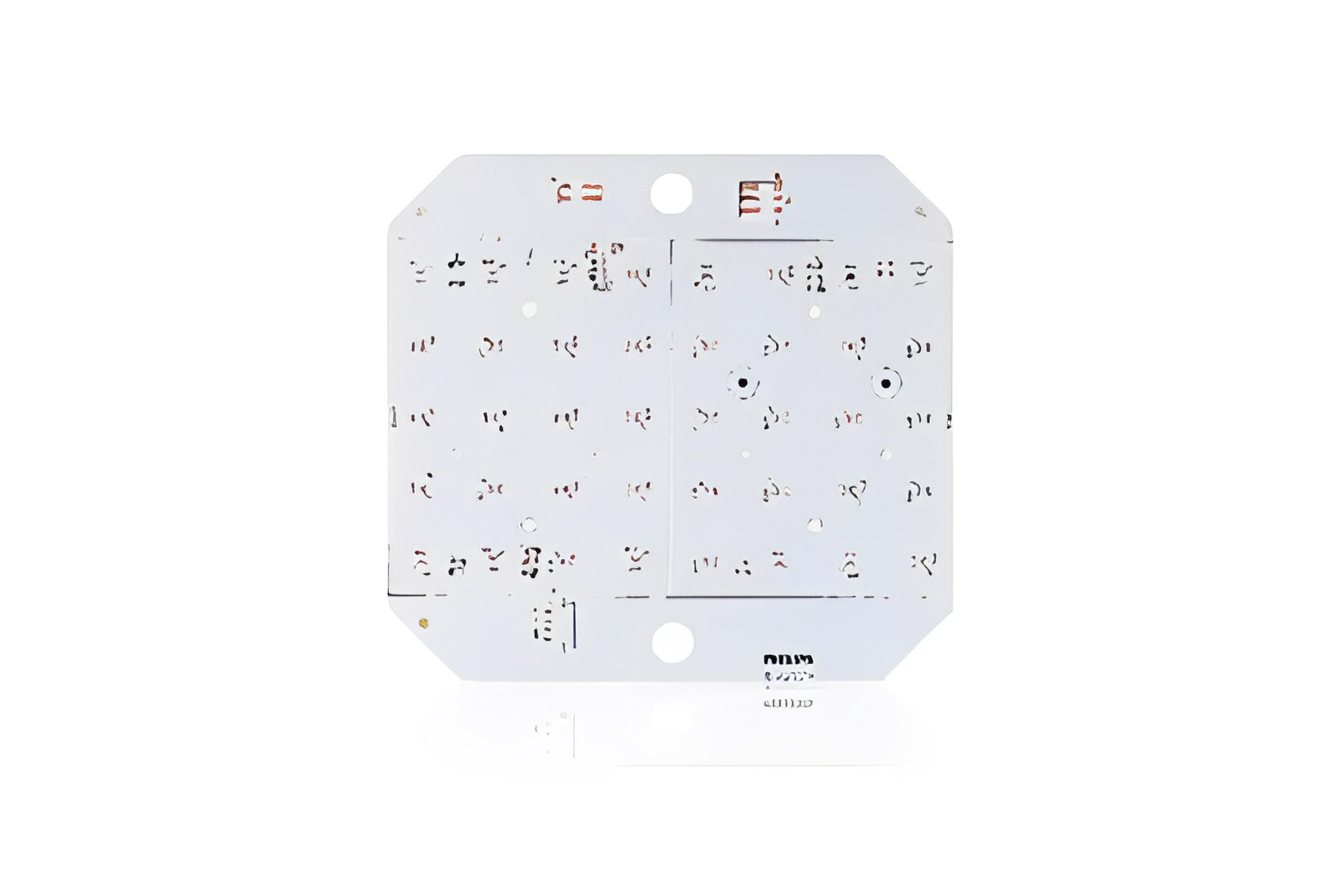

Desky plošných spojů na bázi hliníku: Desky plošných spojů na bázi hliníku jsou nejběžnějším a nejpoužívanějším typem kovových desek plošných spojů. Jako základní materiál používají hliník, který poskytuje vynikající tepelnou vodivost a mechanickou pevnost. Desky plošných spojů na bázi hliníku jsou obvykle vhodné pro všeobecné energetické aplikace, LED osvětlení a elektronické chladiče.
Desky plošných spojů na bázi mědi: Desky plošných spojů na bázi mědi jsou dalším běžným typem desek plošných spojů s kovovým jádrem. Ve srovnání s deskami plošných spojů na bázi hliníku mají desky plošných spojů na bázi mědi vyšší tepelnou a elektrickou vodivost, díky čemuž jsou vhodnější pro aplikace s vysokým výkonem a vysokofrekvenční obvody. Desky plošných spojů na bázi mědi se běžně používají ve výkonových zesilovačích, vysokorychlostních komunikačních zařízeních a rádiofrekvenčních elektronických zařízeních. Desky plošných spojů na bázi železa: Desky plošných spojů na bázi železa se používají méně často, ale stále mají specifické využití. Desky plošných spojů na bázi železa mají vyšší magnetickou permeabilitu, díky čemuž jsou vhodné pro magnetické součástky a magnetické senzory ve specializovaných aplikacích. Desky plošných spojů na bázi niklu: Desky plošných spojů na bázi niklu nabízejí dobrou odolnost proti korozi a stabilitu při vysokých teplotách, díky čemuž jsou oblíbené pro aplikace se speciálními požadavky na prostředí. Běžně se používají v leteckém, vojenském a vysokoteplotním průmyslu. Desky plošných spojů na bázi slitin: Desky plošných spojů na bázi slitin jsou typem desek plošných spojů s kovovým jádrem, které kombinují různé kovy. Úpravou složení slitiny lze dosáhnout specifických výkonových požadavků. Desky plošných spojů na bázi slitin se používají ve specializovaných aplikacích, jako jsou elektronická zařízení s vysokou hustotou výkonu a elektronické součástky ve speciálních prostředích. Je důležité si uvědomit, že různé typy desek plošných spojů s kovovým jádrem jsou vhodné pro různé aplikace a prostředí. Volba vhodného typu závisí na konkrétních požadavcích projektu, jako jsou nároky na napájení, potřeby tepelného managementu a elektromagnetická kompatibilita. Konstruktéři obvykle vybírají nejvhodnější typ desek plošných spojů s kovovým jádrem na základě požadavků a omezení projektu, aby zajistili optimální výkon a spolehlivost.
Jednou z hlavních výhod desek plošných spojů s kovovým jádrem je jejich vynikající schopnost tepelného managementu. Kovové jádro umožňuje efektivní odvod tepla generovaného výkonovými komponenty, čímž zabraňuje přehřátí a zlepšuje celkovou spolehlivost systému. Desky plošných spojů s kovovým jádrem jsou díky své vynikající tepelné vodivosti vhodné pro aplikace s vysokým výkonem. Zvládají vyšší proudy a efektivněji odvádějí teplo, což je činí ideálními pro výkonová elektronická zařízení, LED osvětlovací systémy a automobilové aplikace. Desky plošných spojů s kovovým jádrem nabízejí lehké a kompaktní řešení pro elektronické sestavy. Použití kovových jader umožňuje zmenšení tloušťky desky a zároveň zachování strukturální integrity, což umožňuje návrhářům vytvářet kompaktnější a prostorově úspornější produkty. Desky plošných spojů s kovovým jádrem vykazují vynikající mechanickou pevnost a odolnost, díky čemuž jsou odolné vůči deformaci a praskání. To zajišťuje spolehlivost a dlouhou životnost elektronických zařízení i za náročných provozních podmínek.Aplikace kovových desek plošných spojů:
LED osvětlení: Kovové desky plošných spojů (PCB) se široce používají v odvětví LED osvětlení. Vzhledem k značnému teplu generovanému během provozu LED svítidel je vynikající tepelná vodivost kovových desek plošných spojů ideální volbou. Kovové desky plošných spojů efektivně přenášejí teplo z LED čipů do chladiče, čímž zajišťují efektivní odvod tepla, čímž prodlužují životnost LED svítidel a zlepšují jejich výkon a spolehlivost. Automobilová elektronika: V oblasti automobilové elektroniky nacházejí kovové desky plošných spojů rozsáhlé uplatnění ve světlech vozidel, palubních elektronických řídicích modulech a elektromobilech. Drsné podmínky automobilového prostředí, včetně vysokých teplot a vibrací, vyžadují vynikající tepelný management a mechanickou pevnost, kterou kovové desky plošných spojů (PCB) nabízejí. To zajišťuje stabilitu a spolehlivost elektronických zařízení v automobilech. Komunikační zařízení: Kovové desky plošných spojů hrají klíčovou roli v komunikačních zařízeních. Používají se v základnových stanicích, radiofrekvenčních modulech, síťových přepínačích a dalších vysoce výkonných a vysokofrekvenčních aplikacích. Kovové desky plošných spojů efektivně odvádějí teplo, zajišťují stabilní přenos signálu a poskytují lepší výkon, čímž splňují požadavky na vysoce husté a kompaktní provedení v komunikačních zařízeních. Solární panely: Desky plošných spojů s kovovým jádrem se používají při výrobě solárních panelů jako podpěry a spoje pro solární články. Desky plošných spojů s kovovým jádrem poskytují elektronickým součástkám strukturální stabilitu a umožňují efektivní přenos proudu z modulů solárních článků do dalších součástí. Vynikající schopnosti odvodu tepla u desek plošných spojů s kovovým jádrem navíc pomáhají udržovat pracovní teplotu solárních článků v ideálním rozmezí, čímž zvyšují účinnost přeměny energie. Další oblasti použití: Kromě výše uvedených oblastí nacházejí desky plošných spojů s kovovým jádrem rozsáhlé uplatnění v mnoha dalších oblastech. Používají se například ve vysoce výkonných elektronických zařízeních, napájecích modulech, pevných discích počítačů, lékařských zařízeních, letecké elektronice a dalších. Díky svým vlastnostem v oblasti tepelného managementu a spolehlivosti jsou desky plošných spojů s kovovým jádrem preferovanou volbou pro kritické součástky v těchto odvětvích. Desky plošných spojů s kovovým jádrem nabízejí oproti tradičním deskám plošných spojů významné výhody, zejména pokud jde o tepelný management, odolnost a kompaktnost. Jejich jedinečná konstrukce s kovovou základní vrstvou je činí ideálními pro aplikace, které vyžadují efektivní odvod tepla a schopnost zvládat vysoký výkon. S rozvojem technologií budou desky plošných spojů s kovovým jádrem pravděpodobně hrát stále důležitější roli v elektronickém průmyslu, což umožní vývoj výkonnějších, spolehlivějších a kompaktnějších elektronických zařízení.
