Kompletní průvodce výrobou desek plošných spojů: procesy, inovace a osvědčené postupy v oboru

2025-03-20Zpravodaj: SprintPCB

V době, kdy elektronika prostupuje všemi aspekty života – od chytrých domů až po autonomní vozidla – je výroba desek plošných spojů základním kamenem technologického pokroku. Jakožto přední síla v odvětví desek plošných spojů kombinuje SprintPCB desítky let zkušeností s nejmodernějšími technologiemi, aby poskytovala robustní a vysoce výkonná řešení pro různá odvětví od leteckého průmyslu až po spotřební elektroniku. Tato 1800slovná příručka se hlouběji ponořuje do světa výroby desek plošných spojů , zkoumá její kritické procesy, nové trendy, kritéria kvality a to, jak se SprintPCB díky svému závazku k excelenci stává světovým lídrem.

1. Vývoj výroby desek plošných spojů: od základů k high-tech

Výroba desek plošných spojů (PCB) začala v polovině 20. století jednoduchými jednovrstvými konstrukcemi. Dnes zahrnuje složité vícevrstvé desky, flexibilní obvody a technologie HDI. Moderní desky plošných spojů (PCB) jsou navrženy tak, aby splňovaly požadavky na miniaturizaci, rychlejší přenos dat a extrémní odolnost.

Proč jsou PCB nepostradatelné

Konektivita : Desky plošných spojů integrují součástky do soudržných systémů, což umožňuje bezproblémové fungování zařízení.
Škálovatelnost : Od nositelné elektroniky až po průmyslové stroje se desky plošných spojů (PCB) přizpůsobují různým požadavkům na velikost a výkon.
Spolehlivost : Pokročilé výrobní techniky snižují poruchovost, a to i v náročných podmínkách.

Ve SprintPCB využíváme inovace, jako je laserové přímé zobrazování (LDI) a automatizovaná optická inspekce (AOI), abychom posouvali hranice možností desek plošných spojů (PCB).

2. Základní fáze výroby desek plošných spojů: Podrobný rozbor

Pochopení procesu výroby desek plošných spojů je klíčem k pochopení jeho složitosti. Níže rozebereme jednotlivé fáze a zdůrazníme precizně orientovaný přístup společnosti SprintPCB.

Fáze 1: Návrh a inženýrství

Vývoj schémat : Pomocí nástrojů jako Altium Designer a Cadence Allegro inženýři mapují obvody tak, aby splňovaly elektrické a tepelné specifikace.
Analýza DFM (Design for Manufacturing) : Tým SprintPCB včas identifikuje potenciální výrobní problémy a optimalizuje rozvržení z hlediska nákladové efektivity a výtěžnosti.
Prototypování : Rychlé prototypy ověřují návrhy před plnohodnotnou výrobou, čímž se zkracuje doba uvedení na trh.

Fáze 2: Výběr materiálu

Volba substrátu a laminátů přímo ovlivňuje výkon. Mezi běžné materiály patří:

FR-4 : Cenově výhodná, nehořlavá epoxidová laminace pro standardní aplikace.
Vysokofrekvenční lamináty (např. Rogers 4350B): Ideální pro 5G a RF zařízení.
Flexibilní polyimid : Používá se v ohebné elektronice, jako jsou například nositelná lékařská elektronika.

Společnost SprintPCB nabízí bezhalogenové a RoHS kompatibilní varianty, které splňují cíle udržitelnosti.

Fáze 3: Výroba desek plošných spojů

Zobrazování : Ultrafialové (UV) nebo laserové záření přenáší obvodové vzory na měděné desky.
Leptání : Chemické procesy odstraňují přebytečnou měď a zanechávají přesné vodivé stopy.

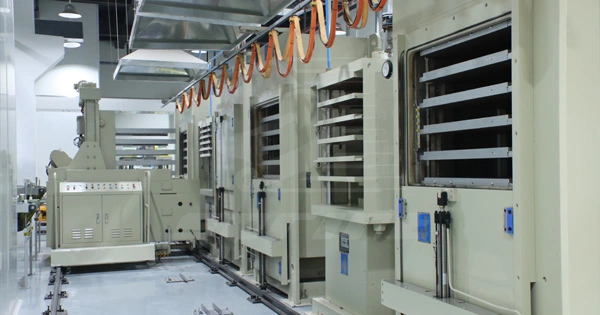

Laminace : Vícevrstvé desky jsou svařovány za vysoké teploty a tlaku.

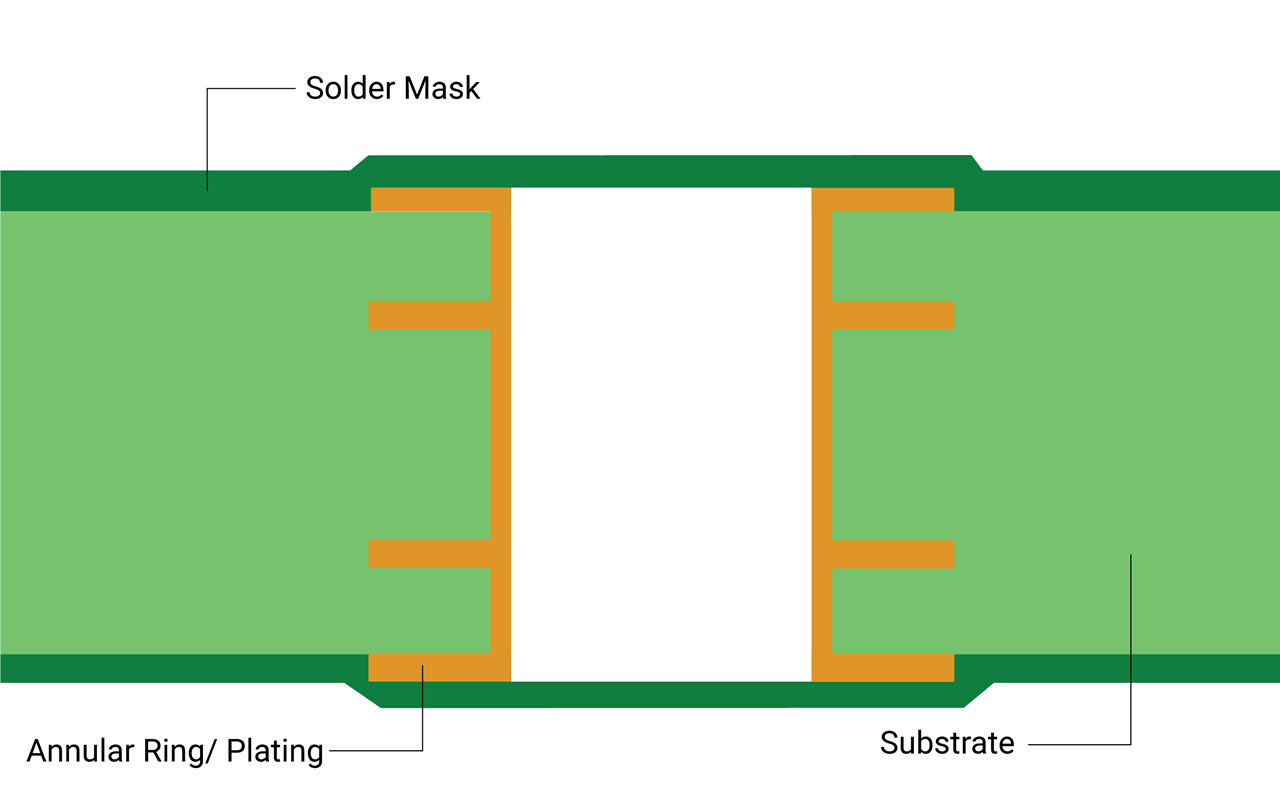

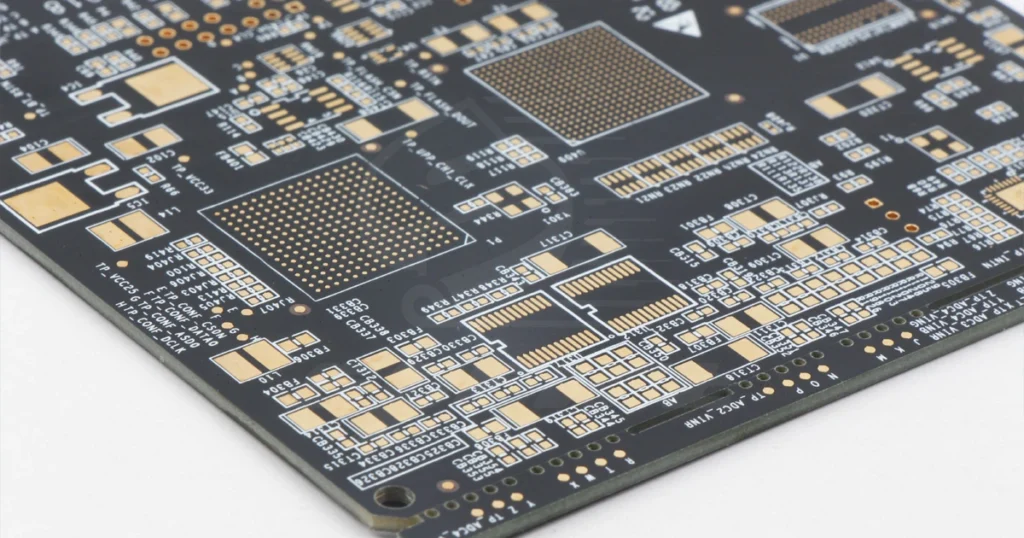

Pokovování : Bezproudové niklování ponorným zlatem (ENIG) nebo HASL povrchové úpravy chrání před oxidací.

Fáze 4: Testování a zajištění kvality

Elektrické testování : Kontroly kontinuity a testy s nulovým vodičem detekují přerušení/zkraty.
Zkoušky tepelného namáhání : Zajišťují, aby desky odolaly teplotním výkyvům.
Průřezová analýza : Ověřuje zarovnání vrstev a integritu propojení.

100% testovací politika společnosti SprintPCB a shoda s normou IPC-A-600 zaručují špičkovou spolehlivost v oboru.

3. Pokročilé techniky, které způsobují revoluci ve výrobě desek plošných spojů

Aby si výrobci udrželi konkurenceschopnost, musí zavést technologie nové generace. Zde je návod, jak SprintPCB v tomto ohledu vede:

Technologie HDI

Mikrootvory : Laserem vyvrtané otvory (<150 µm) umožňují ultrakompaktní konstrukce.
Stohované propojovací otvory : Zvyšují integritu signálu ve vysokorychlostních aplikacích, jako jsou servery.

Flexibilní a tuhé desky plošných spojů

Použití : Lékařské implantáty, skládací chytré telefony, vojenská avionika.
Výhody : Snížená hmotnost, zvýšená odolnost a 3D konfigurovatelnost.

Aditivní výroba (3D tisk)

Rychlé prototypování : Zrychluje iterační cykly u složitých návrhů.
Vestavěné součástky : Rezistory a kondenzátory natištěné přímo na substráty.

Desky plošných spojů optimalizované pro IoT

Nízkoenergetické provedení : Prodlužuje životnost baterií inteligentních senzorů.
RF stínění : Minimalizuje rušení v připojených zařízeních.

4. Standardy kvality při výrobě desek plošných spojů

Dodržování globálních certifikací zajišťuje bezpečnost a výkon. SprintPCB splňuje:

Třída IPC 2/3 : Pro komerční a vysoce spolehlivé aplikace.
ISO 9001:2015 : Přísné systémy managementu kvality.
Certifikace UL : Shoda s normami pro požární bezpečnost a elektrotechniku.
RoHS/REACH : Eliminace nebezpečných látek, jako je olovo a kadmium.

5. Průmyslové aplikace moderní výroby desek plošných spojů

PCB jsou všudypřítomné. Mezi klíčová odvětví patří:

Automobilový průmysl : Řídicí jednotky motoru (ECU), systémy ADAS, správa baterií elektromobilů.
Zdravotnictví : Přístroje pro magnetickou rezonanci, kardiostimulátory, přenosná diagnostika.
Letectví a kosmonautika : Avionika, moduly satelitní komunikace.
Spotřební elektronika : Chytré telefony, AR/VR headsety, zařízení IoT.

Případová studie

Společnost SprintPCB ve spolupráci s robotickou firmou vyvinula 20vrstvou desku plošných spojů HDI pro drony poháněné umělou inteligencí, čímž dosáhla 30% snížení ztráty signálu.

6. Udržitelnost ve výrobě desek plošných spojů

S rostoucím ekologickým uvědoměním klade SprintPCB priority:

Recyklovatelné materiály : Biolamináty a bezolovnaté pájky.
Snižování odpadu : Systémy recyklace vody a programy pro opětovné použití chemikálií.
Energetická účinnost : Zařízení na solární energii a nízkoemisní procesy.

7. Výběr správného partnera pro výrobu desek plošných spojů

Výběr výrobce závisí na:

Technická odbornost : Hledejte prokazatelné zkušenosti ve vašem oboru.
Škálovatelnost : Schopnost zpracovávat jak prototypy, tak i hromadné objednávky.
Transparentnost : Sledování objednávek v reálném čase a podrobné reporty.
Zákaznická podpora : Pokyny DFM a pohotové řešení problémů.

Proč SprintPCB?

48hodinová rychloobrátková výroba prototypů : Zrychlené fáze výzkumu a vývoje.
Globální logistika : Doručení až k vašim dveřím do více než 100 zemí.
Nonstop technická podpora : Odborníci k dispozici pro urgentní revize.

8. Budoucí trendy ve výrobě desek plošných spojů

Návrh řízený umělou inteligencí : Algoritmy strojového učení optimalizují rozvržení pro integritu signálu.
Vestavěné pasivní prvky : Kondenzátory/rezistory integrované do substrátů.
Kvantové výpočty s plošnými spoji : Materiály jako grafen pro ultranízký odpor.
