V této éře rychlého technologického pokroku se elektronická zařízení stávají menšími, lehčími a flexibilnějšími, což usnadňuje jejich přenášení. Uprostřed této vlny inovací se technologie flexibilních desek plošných spojů (PCB) stala klíčovou součástí. Její flexibilita umožňuje návrhářům začlenit více funkcí a připojení do složitých a omezených prostor. Lze tedy říci, že flexibilní desky plošných spojů jsou jediným řešením, které splňuje požadavky miniaturizace a mobility elektronických produktů. Pro mnoho lidí však flexibilní desky plošných spojů stále zůstávají relativně neznámým konceptem. Tento článek vás provede rychlou cestou, abyste se seznámili s flexibilními deskami plošných spojů a pochopili jejich význam v moderním designu elektronických zařízení. Flexibilní desky plošných spojů nejsou jen technologií; jsou klíčovou hnací silou inovací a pokroku v elektronických zařízeních. Pojďme společně prozkoumat fascinující svět flexibilních desek plošných spojů! Nejprve poskytneme podrobné vysvětlení definice a základních pojmů flexibilních desek plošných spojů, abychom pomohli každému získat komplexní pochopení.

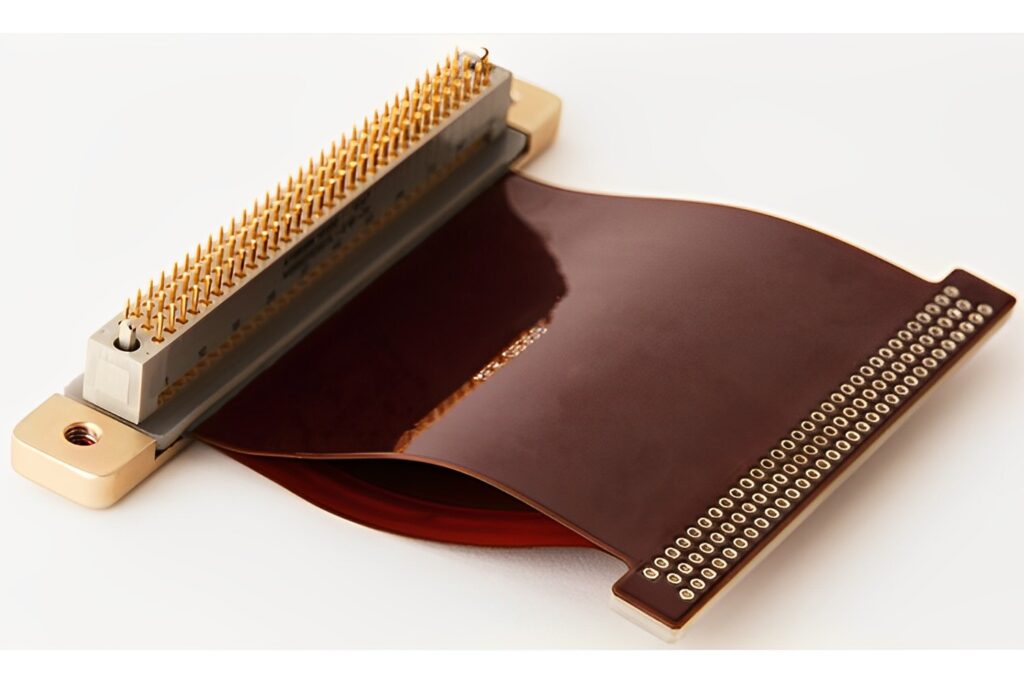

Flexibilní deska plošných spojů (PCB) je typ desky plošných spojů vyrobené z flexibilních základních materiálů. Namísto pevné základny používané v tradičních deskách plošných spojů používá flexibilní substrát, jako je polyimid (PI) nebo polyester (PET). Flexibilní základní materiály, jako je polyimid (PI) nebo polyethylennaftalát (PEN), jsou obvykle odolné vůči vysokým teplotám a mají dobrou flexibilitu. Flexibilní substrát umožňuje desce plošných spojů pracovat ve tvarech, jako je ohýbání, skládání a kroucení. „FPC“ je zkratka pro Flexible Printed Circuit, v průmyslu také známá jako „Flex PCB“. FPC je typ desky plošných spojů vyrobené z flexibilních izolačních materiálů. Je vysoce ceněna pro svou nízkou hmotnost, tenký tvar a výjimečné vlastnosti, jako je flexibilita a skládatelnost. FPC umožňuje výrazné zmenšení velikosti elektronických produktů a uspokojuje rostoucí poptávku po miniaturizovaných a vysoce spolehlivých zařízeních s vysokou hustotou. Flexibilní plošný spoj (FPC) je technologie, která vznikla v 70. letech 20. století ve Spojených státech pro vývoj letecké raketové technologie. Jedná se o typ plošného spoje vyrobeného z polyesterové fólie nebo polyimidu jako základního materiálu, který se vyznačuje vysokou spolehlivostí a vynikající flexibilitou. Díky zapuštění návrhu obvodu na flexibilní a tenkou plastovou fólii lze v úzkých a omezených prostorech stohovat mnoho přesných součástek a vytvořit tak flexibilní obvod, který lze ohýbat. Tento typ obvodu lze ohýbat, skládat, je lehký, kompaktní, má dobrý odvod tepla a snadno se instaluje, čímž prolomuje tradiční technologie propojení. Ve struktuře flexibilních obvodů se používají izolační fólie, vodiče a lepidla. Flexibilní desky plošných spojů (PCB) se skládají z jedné nebo více vrstev tenkovrstvých materiálů s vodivými vrstvami nebo obvody potaženými v oblastech, kde jsou vyžadována spojení obvodů. Tyto vodivé vrstvy jsou obvykle vyrobeny z měděné fólie a jsou tvarovány do požadovaných obvodových vzorů pomocí procesů, jako je chemické leptání nebo mechanické odizolování. Flexibilní desky plošných spojů mohou také zahrnovat součástky obvodů, konektory a další elektronické prvky. Jakmile pochopíme definici a základní pojmy flexibilních desek plošných spojů, pojďme si promluvit o běžných typech flexibilních desek plošných spojů.

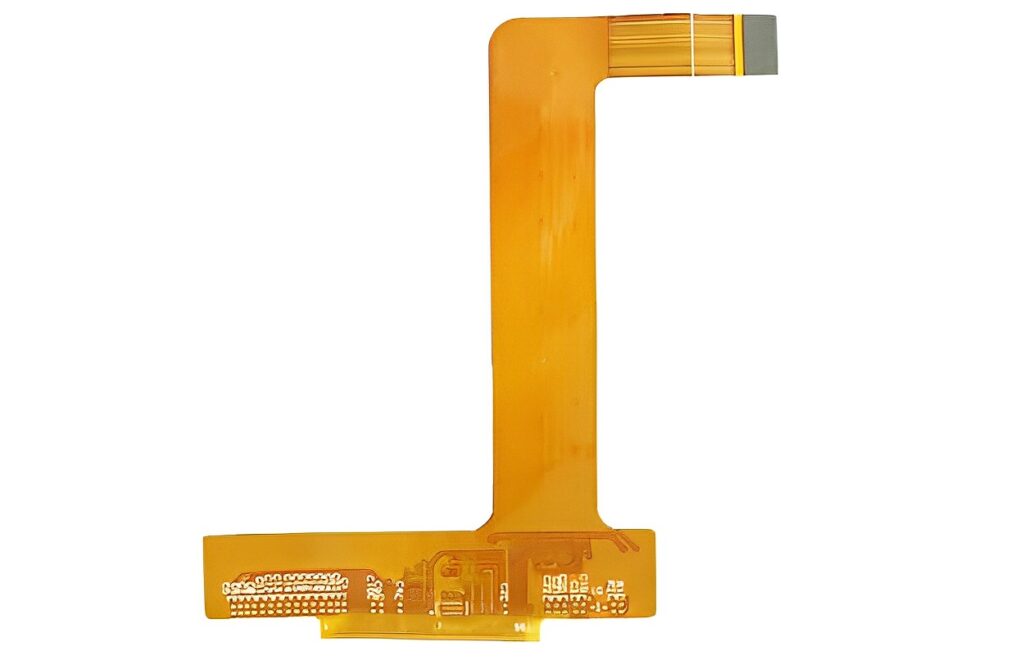

Jednostranná flexibilní deska plošných spojů (FPC)
Obvod na jednostranné flexibilní desce je obvykle umístěn na jedné straně a jako vodivá vrstva používá měděnou fólii. Požadovaný vzor obvodu lze vytvořit chemickým leptáním nebo mechanickými metodami odstranění. Na flexibilní substrát lze přidat ochranné vrstvy nebo krycí vrstvy pro zvýšení stability a trvanlivosti obvodu. Jednostranné flexibilní desky se široce používají v nenáročných a jednoduchých aplikacích, zejména v situacích, které vyžadují ohýbání a kompaktní provedení. Mohou být použity v různých elektronických zařízeních, jako jsou nositelná elektronika, mobilní telefony, digitální fotoaparáty, tiskárny, automobilová elektronika a další. Díky svým výhodám flexibility a kompaktního provedení mají jednostranné flexibilní desky širokou škálu uplatnění v produktech, které upřednostňují nízkou hmotnost, flexibilitu a spolehlivost. Je důležité poznamenat, že vzhledem k tomu, že pro vedení obvodů je k dispozici pouze jedna strana, mají jednostranné flexibilní desky nižší hustotu obvodů a funkční integraci.
Oboustranná flexibilní deska plošných spojů (FPC)
Oboustranná flexibilní deska se skládá ze dvou vrstev flexibilního substrátu, které mezi sebou obklopují vrstvy obvodů. Tyto vrstvy obvodů mohou být vyrobeny z měděné fólie, která je tvarována do požadovaných obvodů a připojovacích bodů pomocí procesů, jako je leptání, děrování a galvanické pokovování. Tyto substráty jsou schopny odolávat ohýbání a natahování a zároveň zachovávají integritu obvodu. Obě strany oboustranné flexibilní desky mají vrstvy obvodů, což umožňuje směrování obvodů a montáž součástek na horním i spodním povrchu. Díky tomu jsou oboustranné flexibilní desky flexibilnější a integrovanější ve srovnání s jednostrannými flexibilními deskami. Dokážou dosáhnout více obvodových spojení a funkčních modulů v malých prostorech a zároveň splňují požadavky na vysokou hustotu a kompaktnost. Oboustranné flexibilní desky se široce používají v různých oblastech. Běžně se vyskytují ve spotřební elektronice, automobilové elektronice, zdravotnických prostředcích, leteckém průmyslu a dalších odvětvích, kde je vyžadována vyšší hustota obvodů, spolehlivost a flexibilita. Požadavky na konstrukci a výrobu oboustranných flexibilních desek jsou vysoké a zahrnují faktory, jako je výběr substrátu, návrh obvodů, řízení procesů a testování spolehlivosti.
Vícevrstvá flexibilní deska plošných spojů (FPC)
Vícevrstvá flexibilní deska je typ desky plošných spojů složené z více vrstev flexibilního základního materiálu. Kombinuje flexibilitu flexibilních desek plošných spojů se strukturou vícevrstvých desek plošných spojů, což poskytuje jak ohýbací a skládací schopnosti flexibilních desek plošných spojů, tak vyšší hustotu a složitost obvodů. Vícevrstvé flexibilní desky se obvykle skládají ze tří nebo více flexibilních vrstev, z nichž každá obsahuje vodivé stopy a součástky. Tyto vrstvy jsou elektricky propojeny propojovacími otvory (průchody). Průchody mohou být vyplněny mědí elektrochemickým nanášením nebo mohou obsahovat kovové nýty pro dosažení propojení mezi vrstvami obvodu. Při návrhu a výrobě vícevrstvých flexibilních desek jsou vyžadovány speciální techniky a procesy. Konstruktéři musí zvážit rozvržení obvodů, pořadí stohování a integritu signálu mezi flexibilními vrstvami, aby zajistili normální provoz a stabilitu obvodů. Vícevrstvé flexibilní desky hrají významnou roli v mnoha aplikačních oblastech, zejména v oblastech, které vyžadují vysoce husté obvodové spoje, omezení velikosti a vysokou spolehlivost. Jsou široce používány v nositelných zařízeních, lékařských přístrojích, automobilové elektronice, leteckém průmyslu a spotřební elektronice. Mezi výhody vícevrstvých flexibilních desek patří flexibilita, tenkost, dobrá odolnost proti nárazu, vysoká hustota obvodů a silná odolnost proti rušení. Poskytují větší volnost a spolehlivost pro inovativní návrhy elektronických produktů a zároveň zlepšují celkový výkon a spolehlivost produktů.

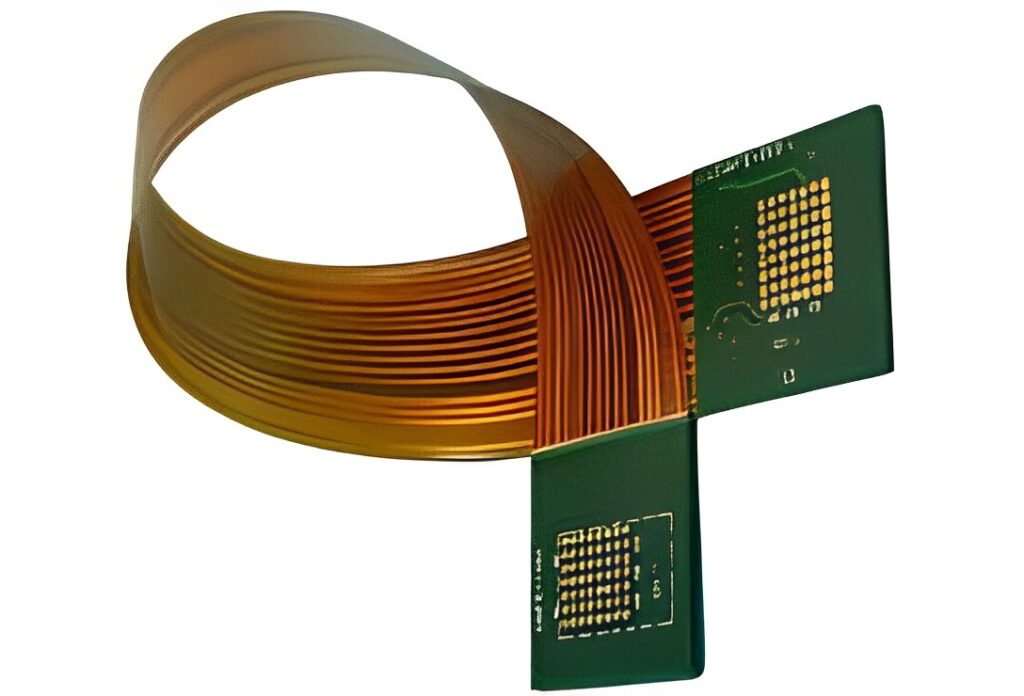

Pevná a flexibilní deska plošných spojů (DPS) je typ desky plošných spojů, která kombinuje vlastnosti pevných a flexibilních desek. Skládá se z pevných a flexibilních vrstev, což umožňuje zapojení obvodů ohýbáním, ohýbáním nebo kroucením. Pevná a flexibilní deska plošných spojů spojuje výhody pevných i flexibilních desek a nabízí flexibilitu, spolehlivost a vhodnost pro aplikace, které vyžadují složité rozvržení a trojrozměrné návrhy. Pevné a flexibilní desky plošných spojů se obvykle skládají z materiálů, jako je FR-4 pro pevné vrstvy a polyimid nebo polyester pro flexibilní vrstvy. Pevné vrstvy jsou obvykle umístěny na obou koncích nebo uprostřed desky plošných spojů, aby poskytovaly oporu a ochranu součástek obvodu, zatímco flexibilní vrstvy jsou umístěny v oblastech konektorů nebo částech, které vyžadují ohýbání. Dále si ukážeme, jak navrhnout flexibilní desku plošných spojů.
Jak navrhnout flexibilní desku plošných spojů?
Návrh flexibilní desky plošných spojů je založen na schématu zapojení s cílem dosáhnout požadované funkčnosti, jak si ji představuje návrhář obvodu. Hlavní kroky v procesu návrhu se točí kolem návrhu rozvržení, přičemž se zohledňuje řada faktorů, aby se zajistila efektivita a spolehlivost návrhu. Zde je podrobný popis procesu návrhu flexibilní desky plošných spojů. Cíle návrhu rozvržení: Návrh rozvržení flexibilní desky plošných spojů si klade za cíl převést schéma zapojení do skutečného rozvržení desky plošných spojů, které splňuje funkční požadavky návrháře obvodů. Správným umístěním a propojením se zajišťuje správné propojení a přenos signálu mezi součástmi obvodu. Rozvržení externích připojení: Při návrhu rozvržení je třeba zvážit rozvržení externích připojení, včetně vstupních/výstupních rozhraní, napájecích připojení, komunikačních rozhraní atd. Polohy a směrování těchto externích připojovacích bodů by měly usnadnit propojení s jinými systémy nebo zařízeními. Optimalizace rozvržení vnitřních součástek: Při návrhu flexibilní desky plošných spojů je klíčová optimalizace rozvržení vnitřních elektronických součástek. Uspořádání poloh součástek tak, aby se minimalizovala velikost a složitost obvodu, maximalizuje spolehlivost a výkon obvodu. Optimalizace rozvržení kovových drah a propojení: Návrh flexibilní desky plošných spojů zahrnuje také optimalizaci rozvržení kovových drah a propojení. Dráhy kovových drah by měly být optimalizovány, aby byla zajištěna kvalita a spolehlivost přenosu signálu. Umístění a uspořádání průchodů musí zohledňovat propojení obvodu mezi vrstvami a zajistit jejich spolehlivost a výkon. Elektromagnetická ochrana: Při navrhování flexibilních desek plošných spojů by měla být přijata vhodná opatření proti elektromagnetickému rušení, aby se minimalizoval dopad vnějšího elektromagnetického rušení na obvod. To zahrnuje správné uspořádání uzemnění, použití stínící vrstvy a zemnících rovin pro snížení elektromagnetického záření a citlivosti. Aspekty tepelného odvodu: Při návrhu flexibilních desek plošných spojů je třeba zohlednit problémy s tepelným odvodem. Správné navrhování a umístění oblastí pro odvod tepla zajišťuje efektivní odvod tepla během provozu s vysokým výkonem a zabraňuje poruchám obvodu v důsledku přehřátí. Použití CAD nástrojů: Pro složité návrhy flexibilních desek plošných spojů se běžně používají nástroje pro počítačem podporované navrhování (CAD), které pomáhají s tímto procesem. Tyto nástroje poskytují různé funkce, jako je návrh rozvržení, plánování směrování a analýza integrity signálu, čímž se zlepšuje přesnost a efektivita návrhu. Díky pečlivému návrhu flexibilních desek plošných spojů lze optimalizovat výkon obvodu, ušetřit výrobní náklady a zajistit spolehlivý výkon obvodu a odvodu tepla. Proces návrhu musí zohlednit faktory, jako jsou funkční požadavky, optimalizace rozvržení, integrita signálu, elektromagnetická ochrana,a odvod tepla, což zajišťuje spolehlivost a stabilitu konstrukce.Aplikace flexibilních desek plošných spojů
Díky jedinečným vlastnostem flexibilních desek plošných spojů (PCB) se tyto desky široce používají v různých průmyslových odvětvích a aplikačních oblastech. Zde jsou některé klíčové oblasti použití flexibilních desek plošných spojů: Nositelná technologie: Flexibilní desky plošných spojů (PCB) hrají klíčovou roli v nositelné technologii. Díky své lehké a flexibilní povaze se flexibilní desky plošných spojů mohou bez problémů přizpůsobit křivkám těla a zároveň poskytovat potřebné obvodové připojení a funkční podporu. Mezi příklady patří chytré hodinky, zařízení pro monitorování zdraví a chytrá nositelná elektronika. Automobilová elektronika: Flexibilní desky plošných spojů nabývají na významu v oblasti automobilové elektroniky. Vzhledem k omezenému prostoru a četným křivkám v automobilech mohou flexibilní desky plošných spojů efektivně využívat prostor a zároveň splňovat složité požadavky na obvodové připojení. Hrají klíčovou roli v automobilových navigačních systémech, zábavních systémech v automobilech, řídicích jednotkách karoserie a palubních deskách. Lékařské přístroje: Flexibilní desky plošných spojů nacházejí rozsáhlé uplatnění v průmyslu zdravotnických prostředků. Flexibilita těchto desek plošných spojů jim umožňuje přizpůsobit se složitým tvarům zdravotnických zařízení a zároveň poskytovat stabilní a spolehlivé obvodové připojení. Používají se mimo jiné v lékařských zobrazovacích zařízeních, kardiostimulátorech, implantabilních senzorech a biomonitorovacích zařízeních. Letectví a kosmonautika: Používání flexibilních desek plošných spojů v leteckém průmyslu je na vzestupu. Aplikace v leteckém průmyslu vyžadují přísné požadavky na hmotnost a prostor a díky nízké hmotnosti a flexibilní povaze jsou flexibilní desky plošných spojů ideální volbou. Používají se v systémech řízení letu, zařízeních pro satelitní komunikaci, leteckých přístrojích a vnitřních obvodech kosmických lodí. Další odvětví: Kromě těchto odvětví se flexibilní desky plošných spojů používají i v mnoha dalších oblastech. Používají se například ve spotřební elektronice, jako jsou tablety, chytré telefony, skládací obrazovky a flexibilní displeje. Dále hrají důležitou roli v průmyslové automatizaci, armádě a obraně, komunikačních zařízeních a internetu věcí (IoT). Celkově je rozsah použití flexibilních desek plošných spojů rozsáhlý a pokrývá každé odvětví, které vyžaduje flexibilní obvodové zapojení a miniaturizované konstrukce. Nejenže splňují požadavky moderních elektronických zařízení na flexibilitu a spolehlivost, ale také poskytují více možností pro inovativní návrhy produktů. S neustálým technologickým pokrokem se oblasti použití flexibilních desek plošných spojů budou i nadále rozšiřovat a diverzifikovat.Budoucí trendy flexibilních desek plošných spojů
Flexibilní desky plošných spojů (PCB) jako inovativní elektronická technologie se neustále vyvíjejí a zdokonalují. Zde jsou některé budoucí trendy flexibilních desek plošných spojů, které poskytují vhled do jejich potenciálních směrů vývoje. S pokrokem v materiálové vědě a nanotechnologiích můžeme očekávat vznik nových materiálů se speciálními vlastnostmi a přizpůsobivostí pro výrobu flexibilních desek plošných spojů. Mezi tyto materiály mohou patřit skládací, samoopravitelné materiály s vysokou tepelnou vodivostí a materiály s vysokou pevností, které zvyšují výkon a spolehlivost flexibilních desek plošných spojů. Jednou z klíčových vlastností flexibilních desek plošných spojů je jejich schopnost ohýbání a skládání. V budoucnu, s dalším pokrokem v technologii skládání, můžeme očekávat širší uplatnění flexibilních desek plošných spojů v oblastech, jako jsou skládací elektronická zařízení a nositelná zařízení. To povede k flexibilnějším, přenosnějším a multifunkčnějším elektronickým produktům. S rychlým rozvojem internetu věcí (IoT) a chytrých zařízení roste i poptávka po flexibilních deskách plošných spojů. Budoucí flexibilní desky plošných spojů se více zaměří na zvyšování inteligence a integrace, aby splňovaly požadavky složitých a vysoce integrovaných elektronických systémů. To zahrnuje integraci senzorů, RF antén, energetických sběračů a flexibilních displejů. Budoucí flexibilní desky plošných spojů se budou i nadále vyvíjet směrem k menším a tenčím tvarovým faktorům. Vzhledem k tomu, že elektronická zařízení směřují k miniaturizaci a mikroměřítku, budou flexibilní desky plošných spojů hrát klíčovou roli v tom, aby se elektronické součástky mohly přizpůsobit menším prostorům a rozměrovým požadavkům. To povede k inovacím a technologickému pokroku v oblasti flexibilních desek plošných spojů. Povědomí o životním prostředí a udržitelný rozvoj si získávají širokou pozornost. Budoucí výroba flexibilních desek plošných spojů bude klást důraz na šetrnost k životnímu prostředí a udržitelnost. To zahrnuje používání ekologických materiálů, zavádění energeticky úsporných výrobních procesů a podporu modelů oběhového hospodářství. Stručně řečeno, budoucí trendy flexibilních desek plošných spojů přinesou více inovací a průlomů v oblasti materiálového pokroku, skládací technologie, inteligence, miniaturizace a udržitelného rozvoje. To přinese větší flexibilitu, spolehlivost a výkon do návrhů elektronických zařízení a podpoří technologický rozvoj a inovace v různých odvětvích.
Z tohoto článku na blogu jsme se naučili důležitou lekci. Doufáme, že vám tento blogový příspěvek byl užitečný a poskytl vám komplexní pochopení a inspiraci týkající se flexibilních desek plošných spojů. Děkujeme za přečtení! Máte-li jakékoli dotazy nebo zpětnou vazbu, neváhejte nás kontaktovat . Přejeme vám mnoho úspěchů ve světě flexibilních desek plošných spojů!
